铸铁材质传感器安装固定支座结构

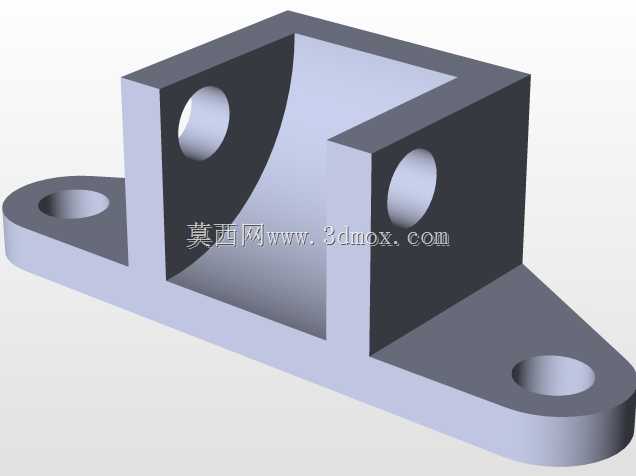

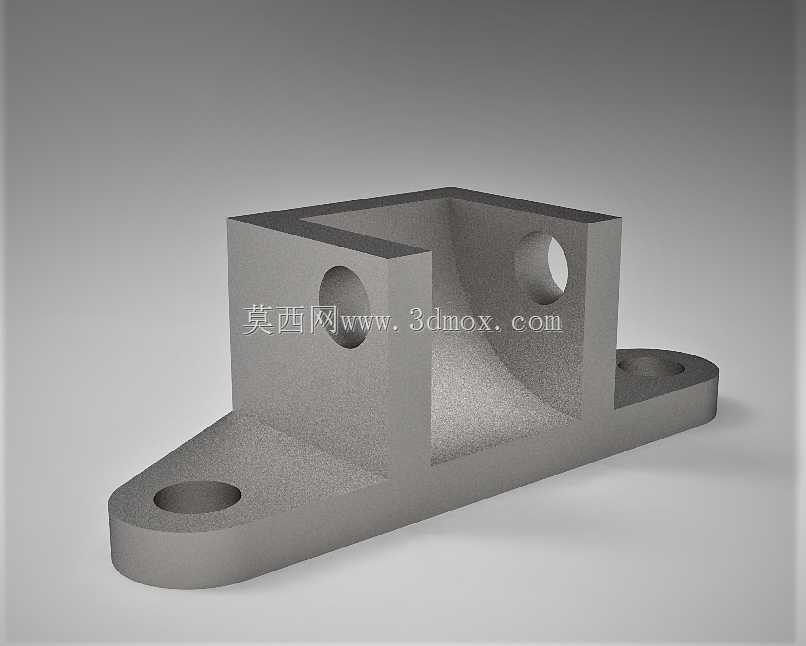

　　在工业传感检测布局的实际落地场景中，这类铸铁材质的安装支座是传感单元可靠固定的核心承载构件，多数应用在车间产线振动检测、设备位移监测、管路压力传感点位的固定场景中，区别于冲压焊接的薄型支架，铸铁材质本身的阻尼特性能够有效过滤设备运行带来的高频杂波振动，避免传感单元采集到无效振动信号，保障检测数据的稳定性。从结构设计逻辑来看，整个支座采用一体化铸造成型后做基面铣平处理，底部的两个带沉孔的安装耳是整个构件与设备基体连接的核心边界，安装孔的中心距、沉孔深度都匹配常规的内六角圆柱头螺栓规格，安装时螺栓穿过沉孔锁紧在设备预设的螺纹孔位上，沉孔设计能够让螺栓头完全埋入支座基面以下，不会出现凸起干涉传感单元装配的问题，

　　底部安装面的平面度控制在合理公差范围内，保证安装后支座不会出现倾斜偏移，避免传感单元的检测轴线出现角度偏差。上部的框型承载结构是传感单元的安装位，两侧壁开设的同轴通孔用于穿装锁紧销轴或者紧定螺钉，能够适配不同外径的圆柱型传感元件，框型结构的内部空腔做了圆弧过渡处理，既能够减少铸造过程中的应力集中问题，也能给传感单元的接线、缓冲垫预留足够的安装空间，侧壁的厚度经过核算，既能够满足夹持传感单元的刚度要求，不会因为长期受振出现夹持力松弛的问题，也不会因为壁厚过大造成整体重量超标，增加安装点位的负载。实际选型应用时，需要先确认安装点位的基体平面平整度，若基体存在焊接凸起或者加工残留飞边，需要先做打磨处理再安装支座，避免支座安装后出现翘曲，

　　长期受振出现支座开裂的问题；上部框型结构的内空尺寸、两侧安装孔的同轴度，都需要和待安装的传感单元做适配核对，若传感单元带有外接线缆，要注意预留线缆的弯曲半径，避免框型结构的棱边割伤线缆绝缘层。这类铸铁支座的设计没有多余的装饰性结构，所有几何特征都服务于安装固定的功能需求，底部安装耳的延伸长度经过优化，在保证安装孔位有足够锁紧空间的前提下，尽可能缩小整体的横向占用尺寸，适合在设备表面安装空间局促的传感点位使用，和铝合金材质的支座相比，铸铁材质的抗形变能力更强，在周边存在切削液飞溅、轻微腐蚀介质的车间环境中，表面做简单的喷丸防锈处理就能满足长期使用的要求，不需要额外做阳极氧化等表面处理，加工成本更适配大批量传感点位的布设需求。

　　在三维建模过程中，这类构件需要重点关注铸造拔模斜度的设置，所有垂直于分型面的壁面都要设置合理的拔模角度，避免铸造脱模时出现壁面拉伤；内壁和外壁的交接位置都要做圆角过渡，圆角半径不能小于铸件壁厚的三分之一，防止铸造冷却过程中出现应力集中导致的冷裂问题；安装孔的位置尺寸需要和常用的传感单元安装规范做匹配，保证模型导出加工后能够直接适配标准件装配，不需要二次返工修配。
