不锈钢波纹弯头管路连接件设计

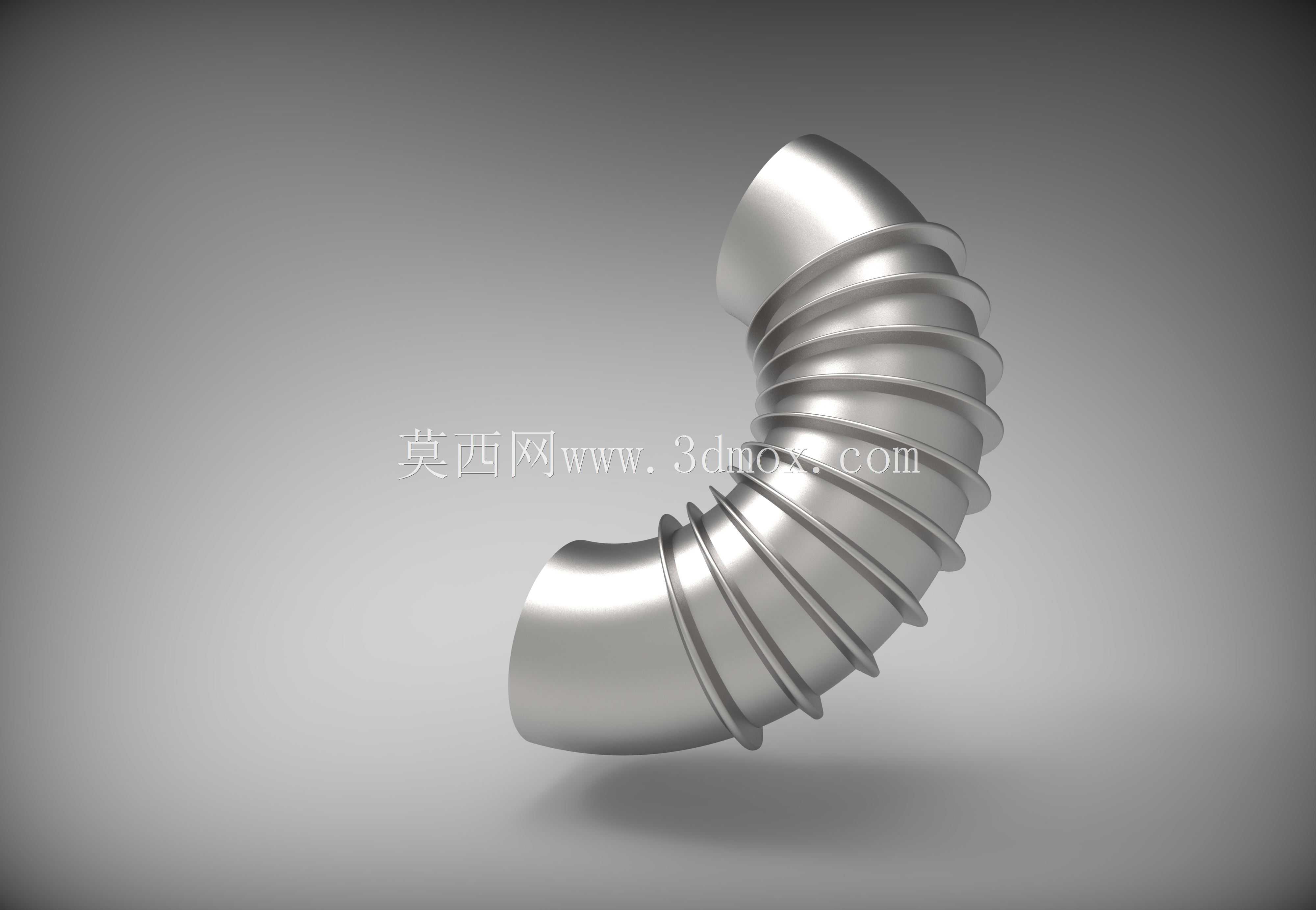

　　在流体输送管路系统的布设作业中，管路走向的变向衔接是结构设计阶段无法回避的核心环节，这类不锈钢波纹弯头的应用场景覆盖了民用给排水、暖通循环、工业低压流体输送、小型设备内部管路排布等多个领域，不同于普通直角冲压弯头的生硬折角结构，这款带环形波纹结构的弯头在实际使用中能更好地适配管路安装时的微小角度偏差，降低安装对位的精度要求，减少现场施工时的反复调整工作量。从实际功能特性来看，这款弯头采用90度变向结构，两端为等径直筒接口段，接口段预留了足够的直管长度，可适配常见的卡套连接、焊接、快插接头等多种管路连接方式，接口的圆柱度公差控制在常规管路配件的通用精度范围内，能保证与同通径管路对接时的同轴度要求，

　　避免对接错位引发的流体阻力增大或者密封失效问题。弯头主体的环形波纹结构并非装饰性设计，每一道环形凸起都在结构上提升了弯头整体的抗形变能力，当管路内部存在流体压力波动、或者管路受外部温度变化产生热胀冷缩应力时，波纹段可以产生微小的弹性形变来吸收这类应力，避免应力集中在管路对接焊缝或者接头位置，降低管路长期运行过程中出现开裂、渗漏的概率。在建模设计阶段，首先确定的是弯头的中心弯曲半径，这个参数直接决定了弯头的流阻特性，弯曲半径过小会导致流体转向时的局部阻力系数陡增，输送过程中的压损变大，还容易在弯头内侧形成流体滞留区，长期输送带杂质的流体时会出现淤积问题；弯曲半径过大则会导致弯头整体占用的安装空间变大，不利于紧凑布局的设备内部管路布设。

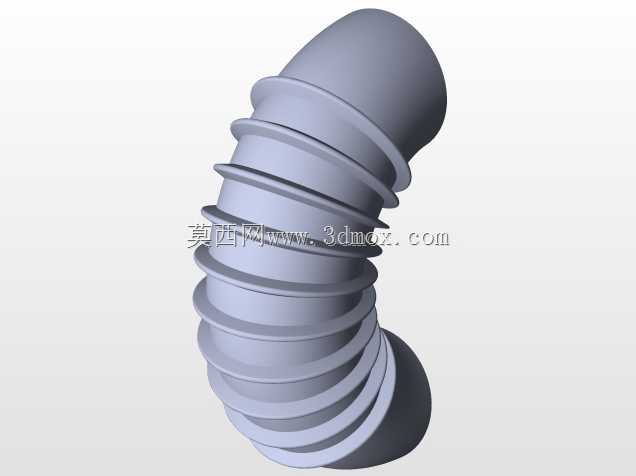

　　最终选定的弯曲半径兼顾了流阻控制与安装空间需求，既保证流体转向过程平滑，压损控制在同规格普通弯头的合理区间内，也不会让弯头外形过于臃肿。波纹段的参数设计也经过多轮调整，波纹的凸起高度、相邻波纹的间距、波纹段的圆弧过渡半径都做了对应考量：凸起高度过小无法提供足够的弹性形变余量，过大则会导致弯头内壁的流道凹凸差过大，增大流体流经时的沿程阻力，还容易在波纹凹陷位置积存流体介质残留；波纹间距过密会增加加工成型的难度，过疏则会让整体的弹性吸收能力达不到设计预期。建模过程中先绘制弯头的中心轨迹线，以中心轨迹为基准扫掠出基础的等径弯管主体，之后在弯管的弧形段位置通过环形阵列的方式生成波纹凸起结构，每一处波纹与基础管体的衔接位置都做了圆角过渡处理，

　　避免直角衔接带来的应力集中问题，同时也能让流体流经时的流向变化更平缓，减少湍流的产生。两端的直段接口长度根据常规管路安装的需求设定，保证接头安装时的有效接触长度足够，不会因为直段过短导致接头卡接不牢、焊接长度不足的问题。从安装边界来看，这款弯头的两个接口端面的中心距、整体外轮廓尺寸都符合同通径管路配件的通用安装尺寸规范，可以直接替换同规格的普通90度弯头，不需要对原有管路的布设位置做额外调整，适配性较强。外表面的光滑处理也考虑到了不同使用场景的需求，在食品加工、洁净流体输送场景中，光滑的外壁不容易积存灰尘污物，便于日常清洁维护；在普通工业场景中，光滑的表面也能减少锈蚀发生的概率，提升配件的使用寿命。不同于带法兰的大口径弯头，这款小通径的不锈钢弯头更多应用在中小管径的管路系统中，波纹结构的设计也让它比同壁厚的普通光滑弯头具备更好的抗外力挤压能力，在管路受外部轻微磕碰、挤压时，波纹结构可以分散外力，避免管体出现凹陷变形，影响内部流道的通畅性。在实际选型过程中，设计人员只需要确认管路通径、工作压力等级与这款弯头的参数匹配，就可以直接选用，不需要额外做定制化的结构调整，能够有效缩短管路系统的设计周期，降低非标配件的加工成本。
