金属管拼接立方体框架结构造型

　　这类管构立方体框架常出现在工业教学实训场景中，作为空间管路布局、弯管工艺验证的教学演示载体，也可作为流体管路系统的原理验证样件，在小型实验台架搭建、模块化管线排布实训里承担结构示意与工艺验证的作用。从结构设计逻辑来看，整个框架采用等径圆管弯折拼接而成，所有弯折位置均采用标准圆弧过渡，避免直角弯折带来的应力集中问题，同时保证管路内部流体通行的顺畅性，不会出现直角拐角造成的流阻骤升、介质残留等问题。每一段直管段的长度保持一致，弯折半径统一匹配管材外径参数，确保12条棱边的结构完全对称，拼接完成后整体形位公差可控，相邻管段的对接位置采用无缝焊接工艺处理，焊后打磨抛光保证外表面光滑过渡，没有凸起、毛刺等缺陷。从安装边界来看，

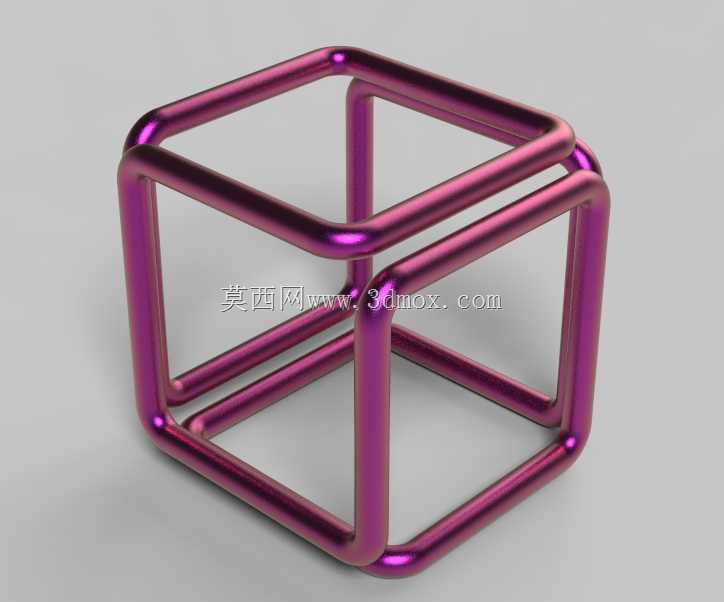

　　整个框架为正立方体结构，占用空间规整，六个面均为完全通透的开放式结构，没有封闭面板遮挡，既可以作为独立的结构展示件放置在实训台面上，也可以通过管端预留的连接接口，与其他管路模块快速拼接，组成更复杂的空间管路网络。在实际设备应用场景中，这类等径管拼接的空间框架结构，也常被用作小型设备的支撑骨架，比如实验室小型反应装置的外围管线架、检测设备的介质输送管路排布样架，依靠圆管自身的结构强度，在保证整体轻量化的前提下，提供足够的支撑刚度，同时中空的管身可以直接作为介质输送通道，不需要额外铺设管线，大幅简化整体结构。设计过程中需要重点控制弯管环节的回弹量，每一处弯折的角度都要精准控制在90度，避免累积误差导致最终框架无法对齐拼接，

　　管段下料时要预留足够的弯折余量，弯折完成后再对端面进行精切处理，保证对接端面的平面度，让相邻管段拼接时间隙均匀，焊接后不会出现错位变形。外表面做金属镀层处理，既提升耐腐蚀性能，也能清晰展示管路的走向逻辑，方便教学演示时让学习者快速理解空间管路的排布规律，掌握弯管工艺的参数控制要点。这类结构没有多余的冗余部件，所有管段同时承担结构支撑与介质输送的双重功能，相比采用实心型材搭建的框架，重量降低40%以上，同时可以实现内部走液、走气的功能，在小型模块化实验设备、教学实训装置、创意工业装置搭建场景中，有着很高的应用适配性。结构对称度高，不管是沿中心轴旋转还是镜像翻转，结构形态完全一致，在批量生产时可以采用统一的弯管参数加工所有棱边管段，

　　不需要单独为不同位置的管段设置加工参数，大幅降低加工工艺复杂度，提升生产效率。安装时不需要复杂的定位工装，依靠管段自身的角度精度就可以完成快速拼接，后期维护时如果某一段管段出现磨损、堵塞问题，可以单独切割替换对应管段，不需要整体报废框架，维护成本更低。在管路系统的原理验证阶段，这类框架可以作为标准测试件，用来验证弯管工艺参数、焊接密封性能、流体流阻数据，为后续更复杂的空间管路系统设计提供基础数据支撑，也可以作为三维建模教学的典型案例，帮助学习者掌握空间曲线建模、弯管结构设计、焊件模块装配的相关操作技巧，理解空间结构的尺寸链计算逻辑，避免在实际设计中出现管路干涉、弯折半径不符合工艺要求、对接位置错位等常见问题。
