螺旋式节能荧光灯结构三维设计

　　日常民用与商用照明场景中，螺旋型荧光灯凭借紧凑的结构与较高的光效，长期占据室内照明的重要应用位置，从家庭居室、办公隔间到商超公共区域的辅助照明，都能见到这类产品的身影。不同于传统直管荧光灯需要占用较大的安装纵深，螺旋盘绕的灯管结构可以在有限的空间内排布更长的放电管路径，在保证发光效率的同时大幅压缩整体外形尺寸，适配更多紧凑型灯具的安装需求。

　　从实际使用的功能逻辑来看，这款荧光灯的结构分为两大核心部分：下部的标准螺口灯头与上部的螺旋发光管体。灯头部分采用通用的E型螺纹规格，匹配市面上绝大多数民用螺口灯座的安装接口，安装时仅需顺着螺纹旋入到位即可完成电气连接与机械固定，不需要额外的转接配件，安装边界完全符合通用螺口灯座的尺寸公差要求，灯头的金属螺纹部分做了均匀的壁厚设计，既保证旋入时的结构强度，也能确保电气接触的可靠性，灯头与上部塑壳的衔接位置做了止口配合，避免组装后出现松动错位的问题。

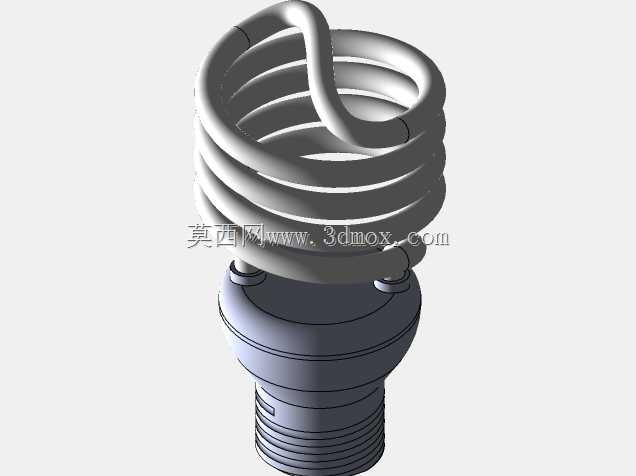

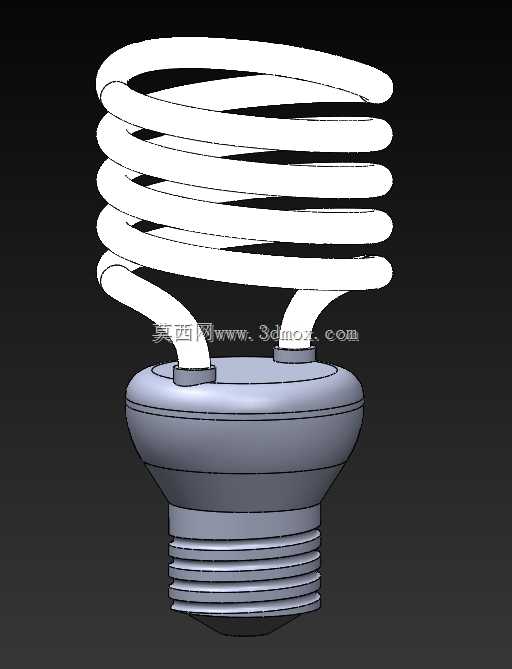

　　上部的螺旋灯管部分，设计时优先考虑了发光面的均匀分布，连续螺旋盘绕的结构让灯管在360度方向都有均匀的发光区域，不会出现单侧光强过高、另一侧照明不足的问题，相比U型管的拼接结构，一体螺旋的灯管减少了弯折处的应力集中点，长期工作时的结构稳定性更好。灯管与下部底座的衔接位置，两个电极引出端做了对称排布，固定在底座的上表面，既保证电极连接的牢固度，也让整体重心落在灯头的中心轴线上，安装后不会出现偏斜的情况。

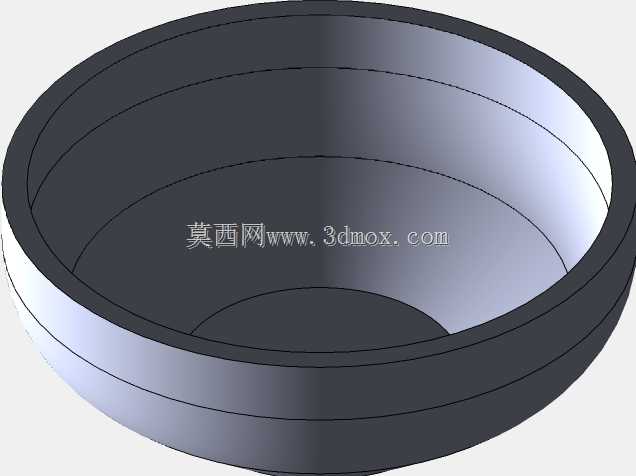

　　建模过程中，螺旋灯管的形态是核心设计难点，需要先确定螺旋线的导程、圈数与中径参数，匹配整体产品的高度限制，螺旋线的起始端与收尾端都做了平滑过渡处理，避免出现尖锐的弯折点导致管壁应力集中，灯管的截面采用等直径的圆形截面，沿螺旋线路径扫掠生成实体，保证管壁厚度均匀一致，符合实际玻璃灯管的生产工艺要求。下部的灯头塑壳部分，采用曲面过渡的锥台形态，上沿与灯管固定座平滑衔接，下沿与金属螺纹灯头配合，外表面做了细微的防滑纹理设计，方便安装时手持施力旋拧。

　　在实际工程选型参考中，这类结构的荧光灯模型可以用于照明产品的结构迭代设计，也可以作为室内场景三维搭建的配套组件，验证灯具安装后的空间占位与照明覆盖范围。设计时需要注意灯头的螺纹尺寸必须严格遵循通用接口标准，不能随意更改螺纹大径与螺距参数，否则会出现无法适配常规灯座的问题；螺旋灯管的整体外径不能超过灯座的允许安装直径，否则安装时会与灯具外罩产生干涉；灯管与底座的连接位置需要预留足够的固定空间，保证电极接线的操作空间，同时要确保整体重量控制在灯座的承重范围内，避免长期使用后出现灯头脱落的隐患。

　　从结构可靠性角度出发，灯头内部的电气绝缘部分需要与金属螺纹部分保持足够的爬电距离，建模时可以通过预留绝缘件的安装槽位来体现这一设计细节；螺旋灯管的圈数设计需要平衡光效与整体高度，圈数过多会导致整体高度超标，无法适配紧凑型灯罩，圈数过少则会导致灯管总长度不足，发光功率达不到设计要求。实际生产中，螺旋灯管的弯折工艺需要控制加热温度与弯折速度，避免管壁出现厚薄不均的问题，三维模型中均匀的管壁设计也为后续的工艺仿真提供了准确的数模基础。

　　不同于LED光源的平板式结构，螺旋荧光灯的发光体是空间螺旋形态，在做照明效果仿真时，需要将发光面沿螺旋管的外壁均匀分布，才能得到接近实际的照明效果，这也要求三维模型的螺旋曲面必须连续光滑，不能出现面片扭曲、接缝错位的问题，否则会直接影响后续光学仿真的准确性。灯头部分的金属螺纹建模，需要还原标准螺纹的牙型角与螺距，不能用简单的圆柱体替代，这样才能在做装配干涉检查时准确判断与灯座的配合情况，验证旋入过程中是否会出现卡滞、滑牙的问题。
