镶托式红钻戒指饰品三维结构设计

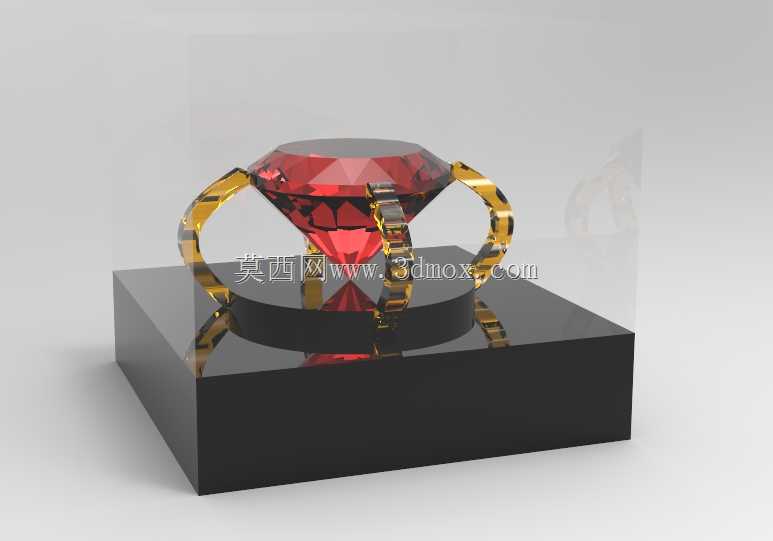

　　这款镶托式红钻饰品的三维结构设计，最初是为珠宝打样工序做前置结构验证搭建的，在珠宝定制加工场景里，直接开蜡模的容错成本很高，尤其是多爪镶的结构，一旦镶爪位置偏差、夹持力度不均，后续镶嵌宝石时很容易出现掉石、镶爪刮蹭佩戴者皮肤的问题，所以在结构设计阶段就需要把所有装配边界、受力关系都梳理清楚。整个结构分为两个核心部分，上方是刻面红钻造型，下方是三爪式戒托结构，戒托的三个镶爪均匀分布在钻石腰部的圆周位置，每个镶爪的内弧面完全贴合钻石腰部的外轮廓，没有预留过大的装配间隙，避免钻石在托内出现晃动。设计时特意将镶爪的外侧做了圆弧过渡处理，没有尖锐的棱角，既符合佩戴时的触感要求，也能减少镶爪被外力勾挂变形的概率。戒托的指环部分采用等宽弧面设计，

　　截面是符合人体工学的半圆弧，贴合手指的接触面做了微弧处理，长时间佩戴不会出现压痕。钻石部分采用标准圆钻式刻面切割建模，冠部、亭部的刻面角度严格按照光学折射要求设置，能保证后续渲染或者实物加工后，宝石的火彩效果符合设计预期，亭部的尖角位置没有做过度的尖锐处理，避免后续3D打印蜡模时出现尖端缺损的问题。从安装边界来看，整个模型的装配关系完全模拟真实珠宝的镶嵌逻辑，镶爪的夹持位置选在钻石腰围最大直径处，每个镶爪的夹持长度覆盖腰围1.5mm的范围，既保证夹持稳定性，又不会过多遮挡钻石的刻面，影响视觉效果。在实际的珠宝加工场景中，这类三维模型可以直接对接蜡模3D打印工序，不需要二次修模就能直接出铸造用的蜡模，相比传统的手工雕蜡，

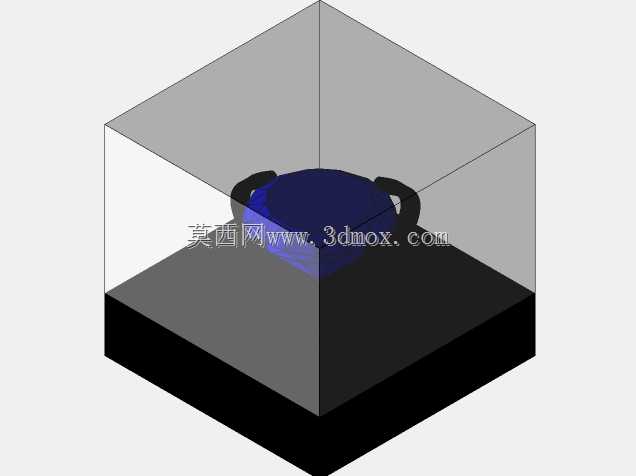

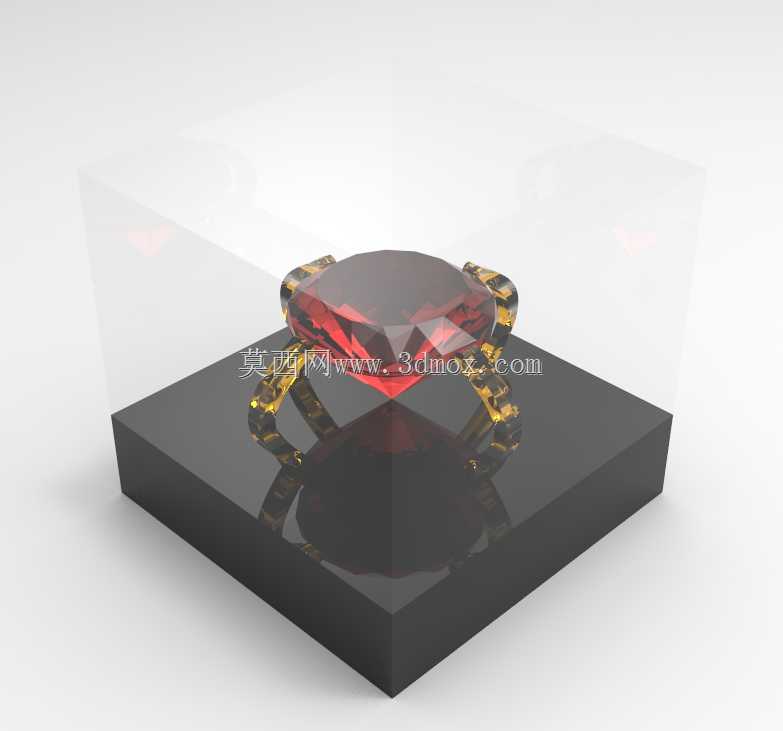

　　尺寸精度能控制在0.02mm以内，镶爪的位置一致性更好，批量加工时的成品率能提升近三成。设计过程中还考虑了不同指围的适配性，指环的直径可以通过参数化调整直接修改，镶爪的位置会跟随指环直径的变化自动适配，不需要重新调整钻石与镶爪的配合关系，能快速适配不同客户的定制尺寸需求。另外，模型的底座展示结构是为了渲染展示效果搭建的，黑色亮面底座的尺寸刚好能承托整个戒指结构，边缘做了45度倒角处理，避免渲染时出现生硬的棱角反光，透明展示罩的内壁与戒指的最大外轮廓预留了5mm的间隙，不会在展示时碰到戒指结构，适合用于产品宣传图的渲染输出。整个结构的壁厚设置也完全符合贵金属铸造的工艺要求，戒托的最小壁厚不小于0.8mm，镶爪的最小直径不小于1mm，避免铸造时出现缩孔、断爪的问题，钻石与镶爪的配合面做了0.05mm的过盈量设计，镶嵌时不需要额外的粘合剂，靠金属的弹性形变就能牢牢固定钻石，符合高端珠宝的镶嵌工艺要求。
