网纹滚花手拧调节螺钉结构设计

　　这款滚花螺钉的设计初衷，是解决设备调试、工装夹具快换、仪器面板调节场景下，无需额外工具即可完成手动锁紧与松脱的实际需求，在光学仪器调焦机构、小型试验台装夹模块、电子设备面板固定、传感器安装支架这类需要频繁拆装微调的工位上，这类手拧螺钉的使用频率远高于普通外六角或内六角螺钉，能大幅减少调试阶段的工具切换时间，降低小空间操作下工具磕碰周边精密元件的风险。

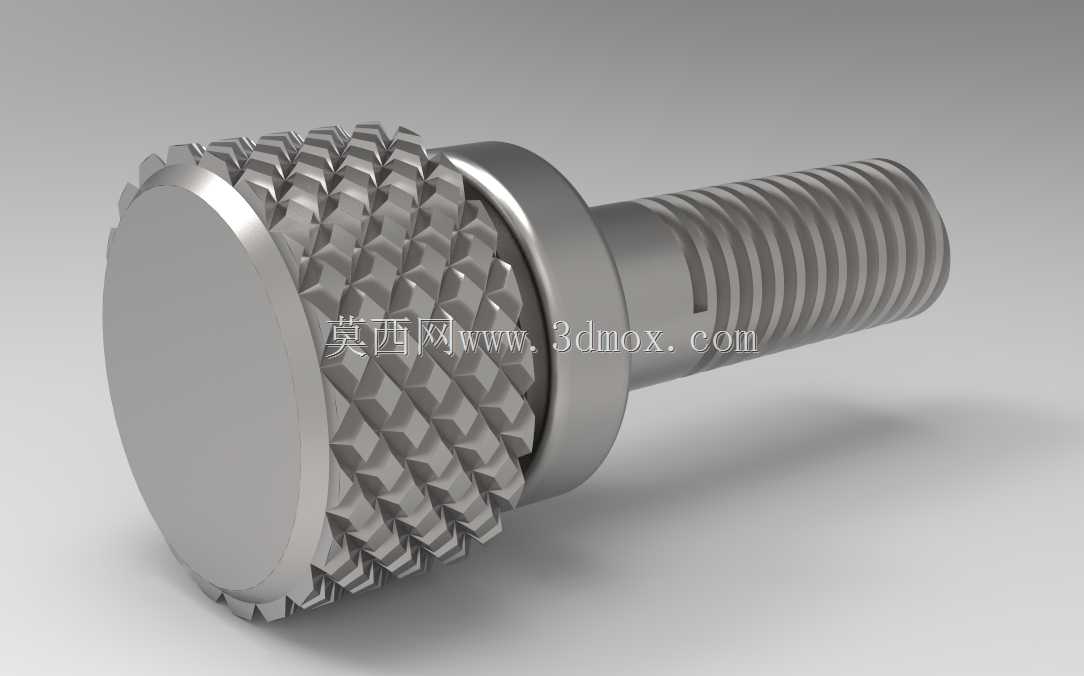

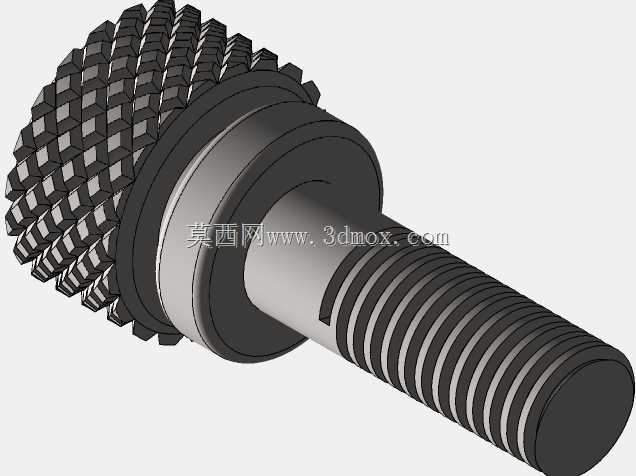

　　从结构设计逻辑来看，螺钉头部采用大直径网纹滚花结构，滚花纹路选用菱形网纹而非直纹，核心考量是增大手指与螺钉头部的接触摩擦力，不管是戴薄款劳保手套操作，还是手上沾有少量润滑油脂、无尘室指套操作的场景下，都能提供足够的旋转扭矩，不会出现打滑脱手的情况；滚花段的直径设计比螺纹段大出近两倍，一方面是增大手动施力的力臂，用更小的握持力就能达到足够的锁紧力矩，另一方面也能在螺钉拧入到位后，头部端面直接压合被连接件表面，起到限位承压的作用，避免螺纹拧入过深损伤安装基面。头部与螺纹段之间设计了一圈退刀环槽，一是给滚花加工工序预留退刀位置，避免滚花加工时刀具磕碰螺纹起始段，二是可以在环槽位置加装平垫或者防松弹垫，适配不同安装面的压合需求，部分需要密封的安装场景下，还能在环槽处套入O型密封圈，实现安装位置的防尘防水密封。

　　螺纹段选用标准公制粗牙螺纹，牙型角60度，螺纹长度做了分段设计，靠近头部的位置预留了一小段无螺纹的光杆段，当螺钉穿过被连接件的通孔时，光杆段可以和通孔形成小间隙配合，起到安装导向的作用，避免螺纹牙直接刮擦通孔内壁产生金属碎屑，尤其在洁净度要求较高的光学、半导体设备内部，能减少多余物产生的风险；螺纹末端做了45度倒角导向，不管是拧入螺纹孔还是穿过通孔，都能快速对位，不会出现螺纹错牙刮伤内螺纹的情况。

　　安装边界层面，这款螺钉的整体轴向尺寸紧凑，头部滚花段的轴向长度控制在合理范围，不会因为头部过长占用过多安装空间，适合安装面板厚度在3-10mm区间的场景；滚花头部的外圆做了微小的倒角处理，没有锋利的锐边，手动操作时不会划伤手指，装配过程中也不会刮蹭周边的线束、软管等柔性元件。实际选型使用时需要注意，这类手拧螺钉的锁紧力矩受限于手动施力的上限，不适合大载荷、强振动的重载连接场景，仅适合预紧力要求不高、需要频繁手动调节的连接位置；如果用于长期固定不拆卸的位置，还是建议选用标准紧固件配合工具锁紧，避免长期受振动出现松脱。建模过程中，滚花特征的构建需要注意纹路的螺旋升角与菱形纹理的衔接，避免出现纹路错位、尖角特征过于锐利导致加工时崩刀的问题，所有锐边都做了R0.2左右的微小倒钝处理，既不影响外观质感，也能提升零件加工的良率，降低后续表面处理的工序难度。
