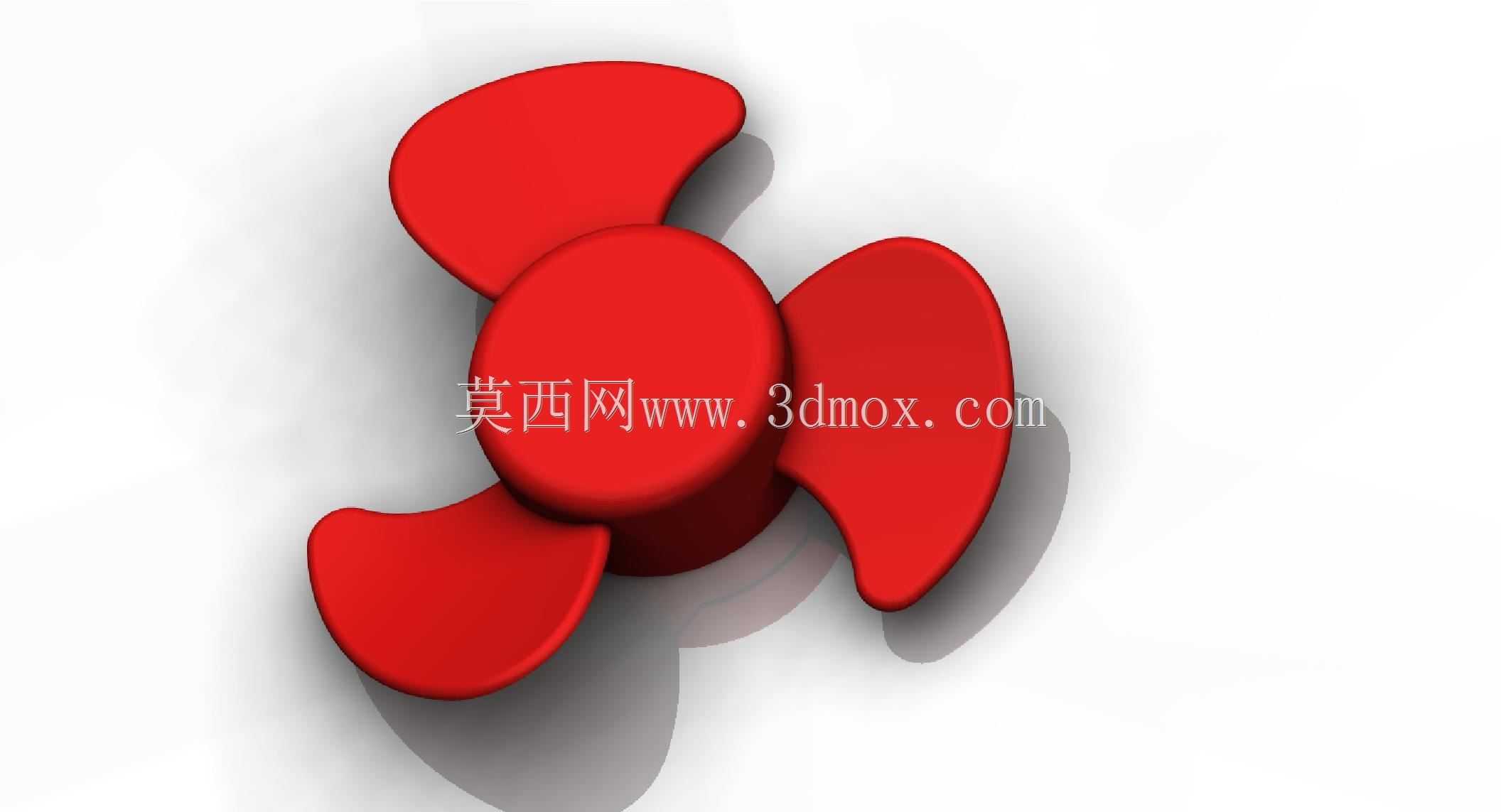

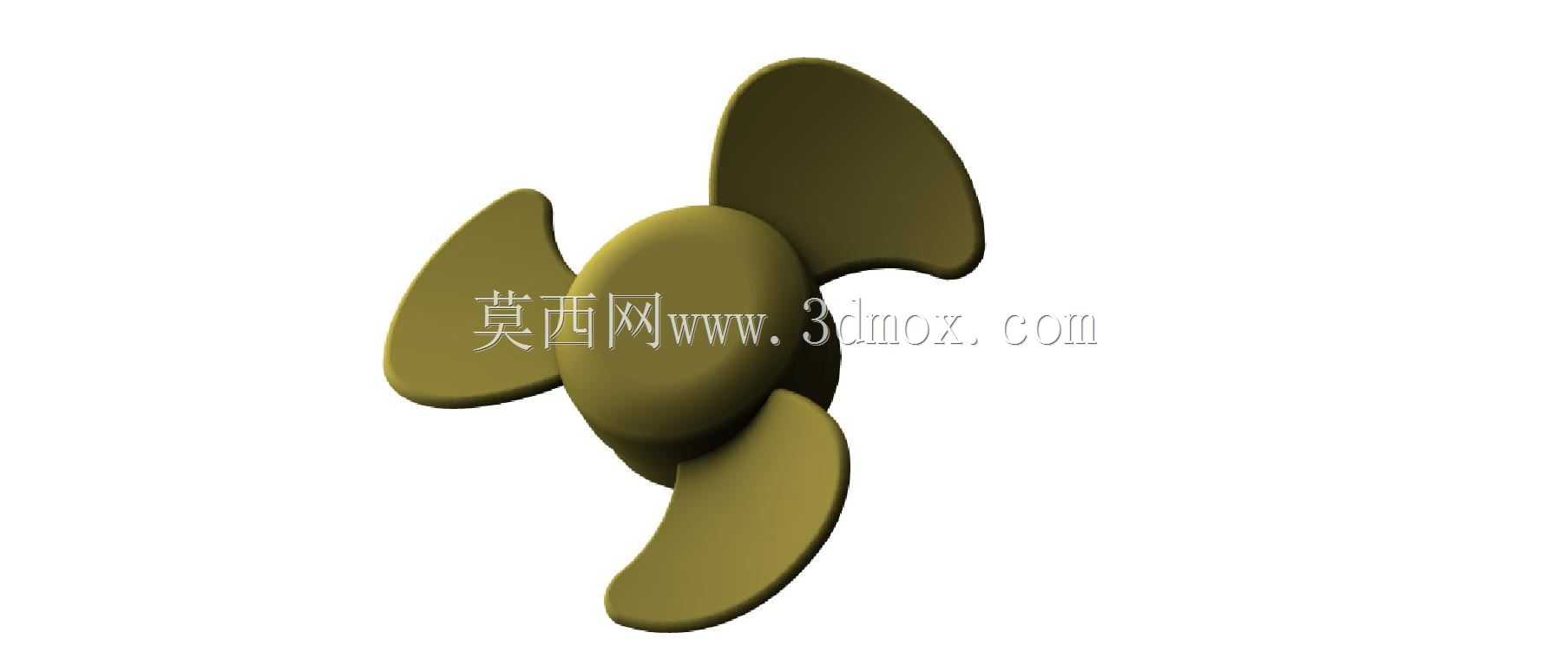

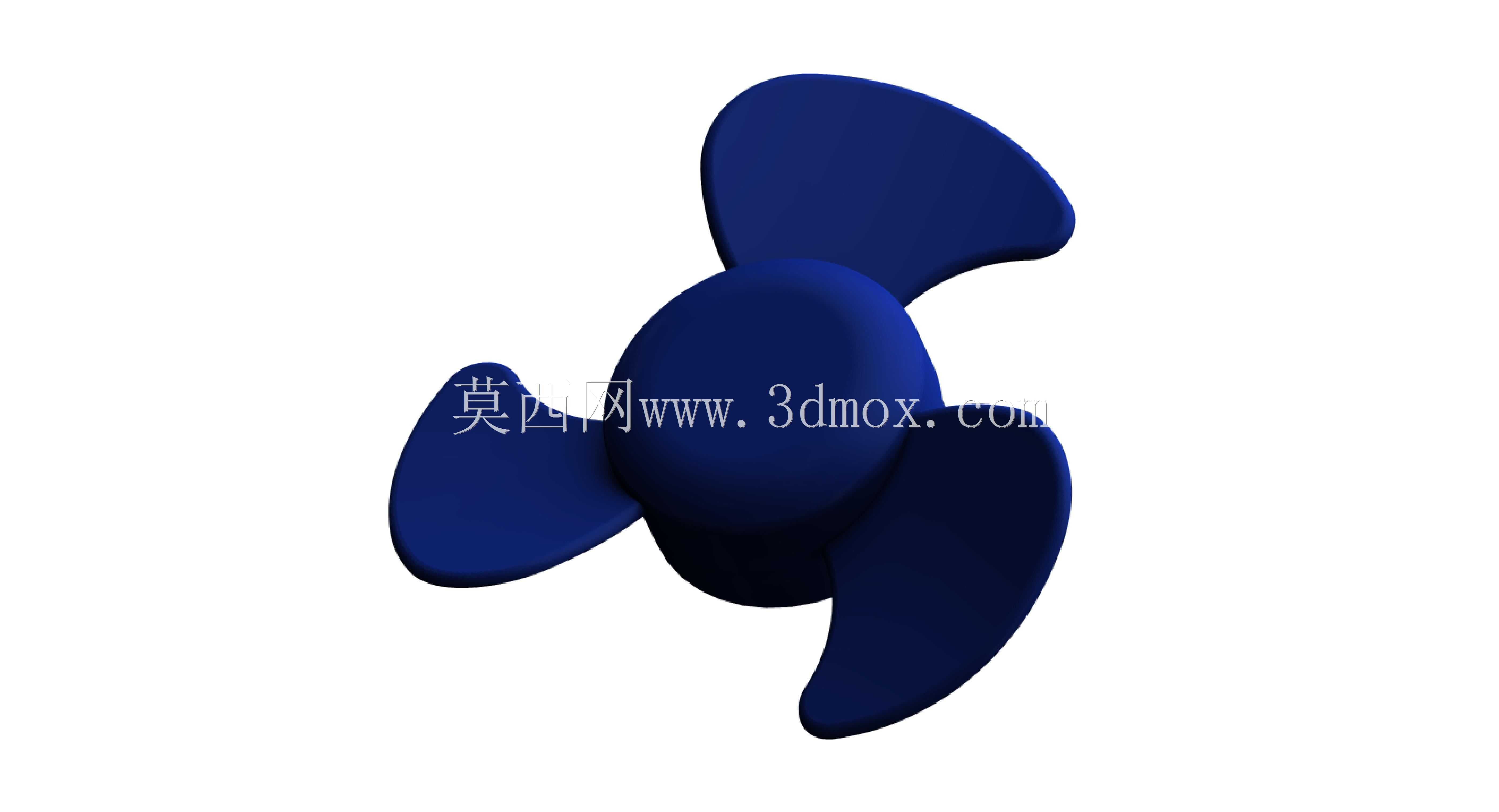

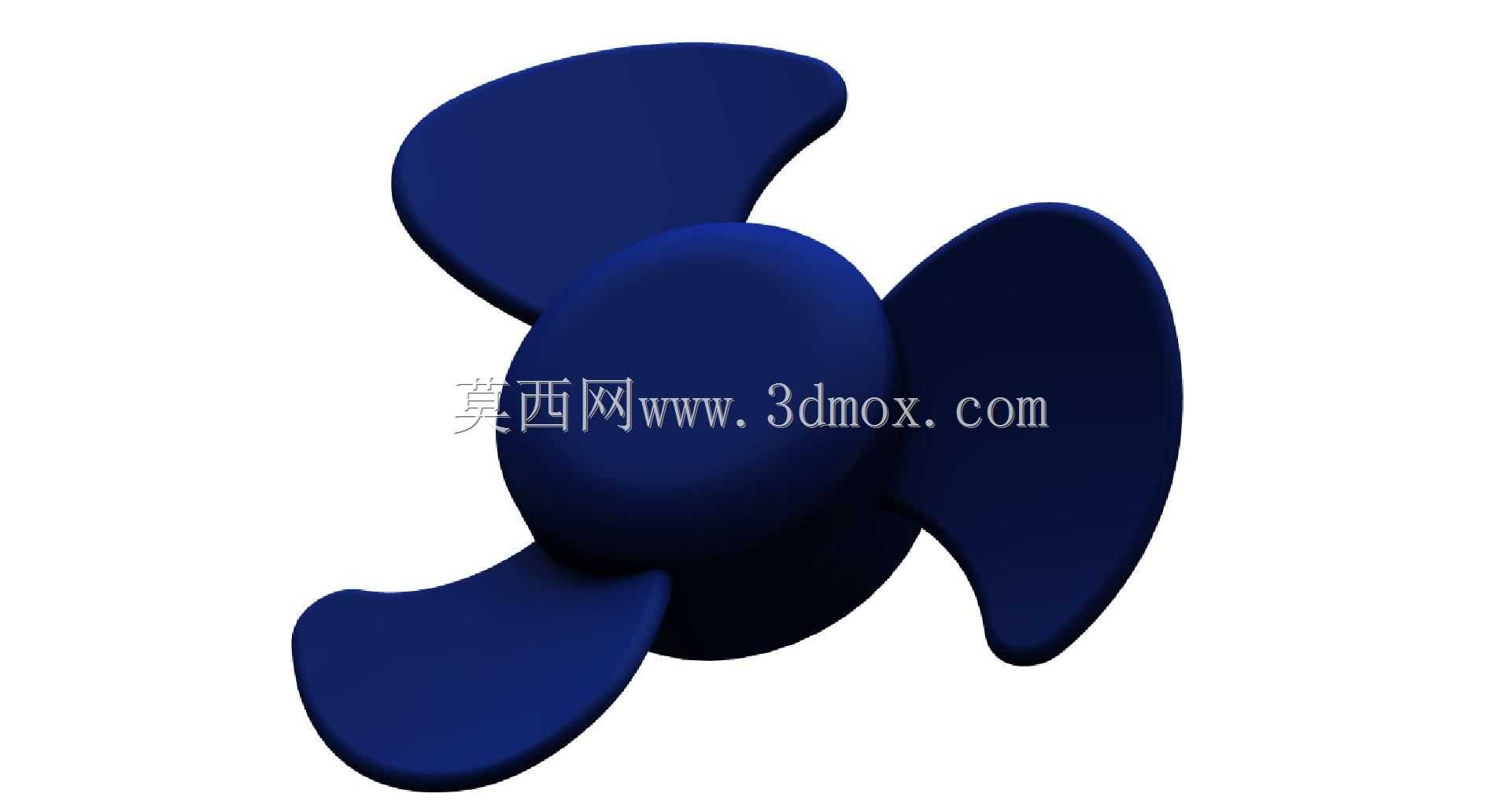

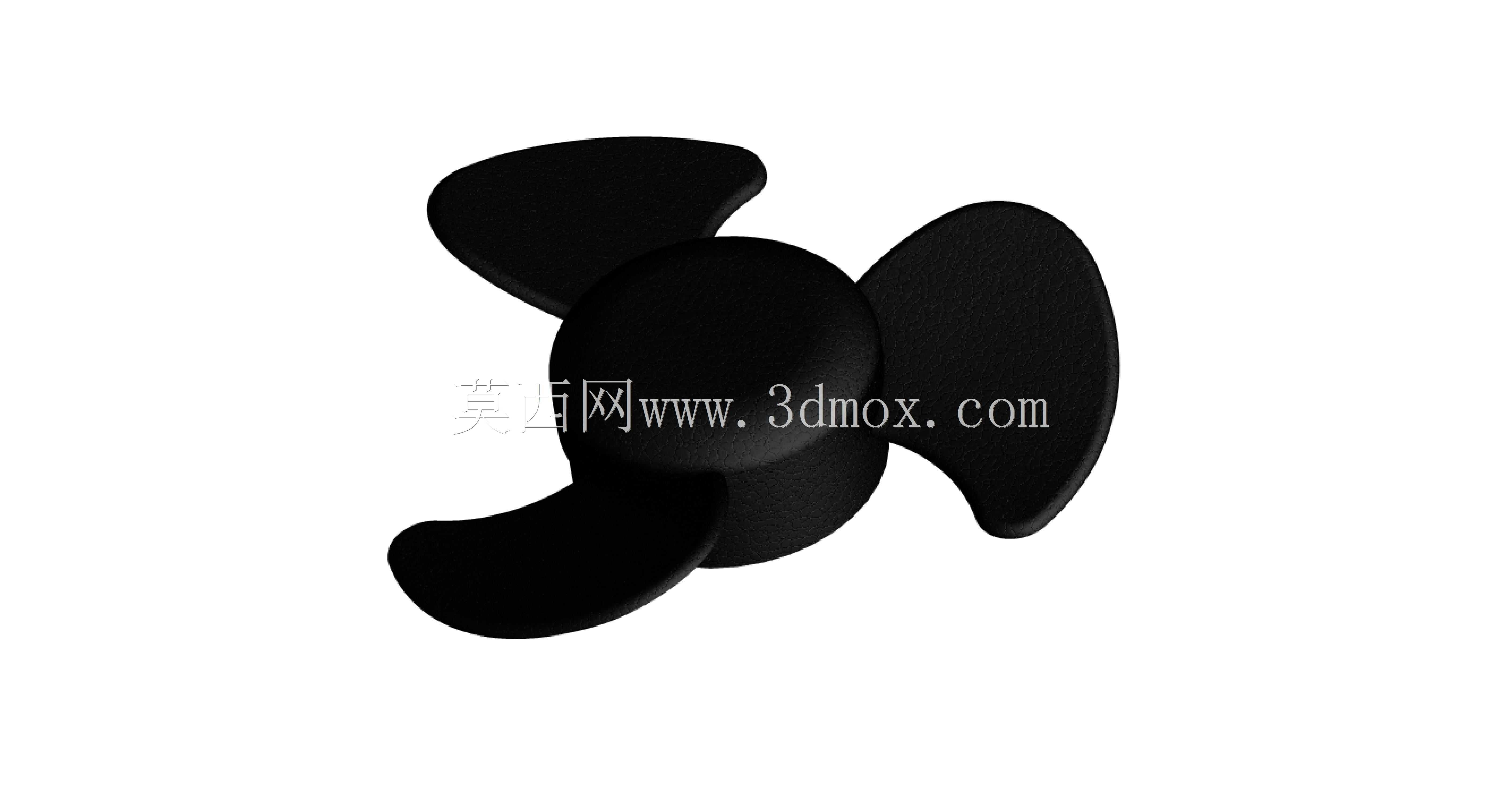

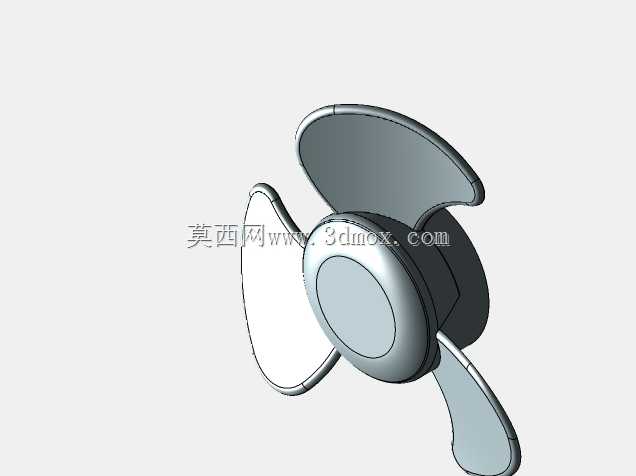

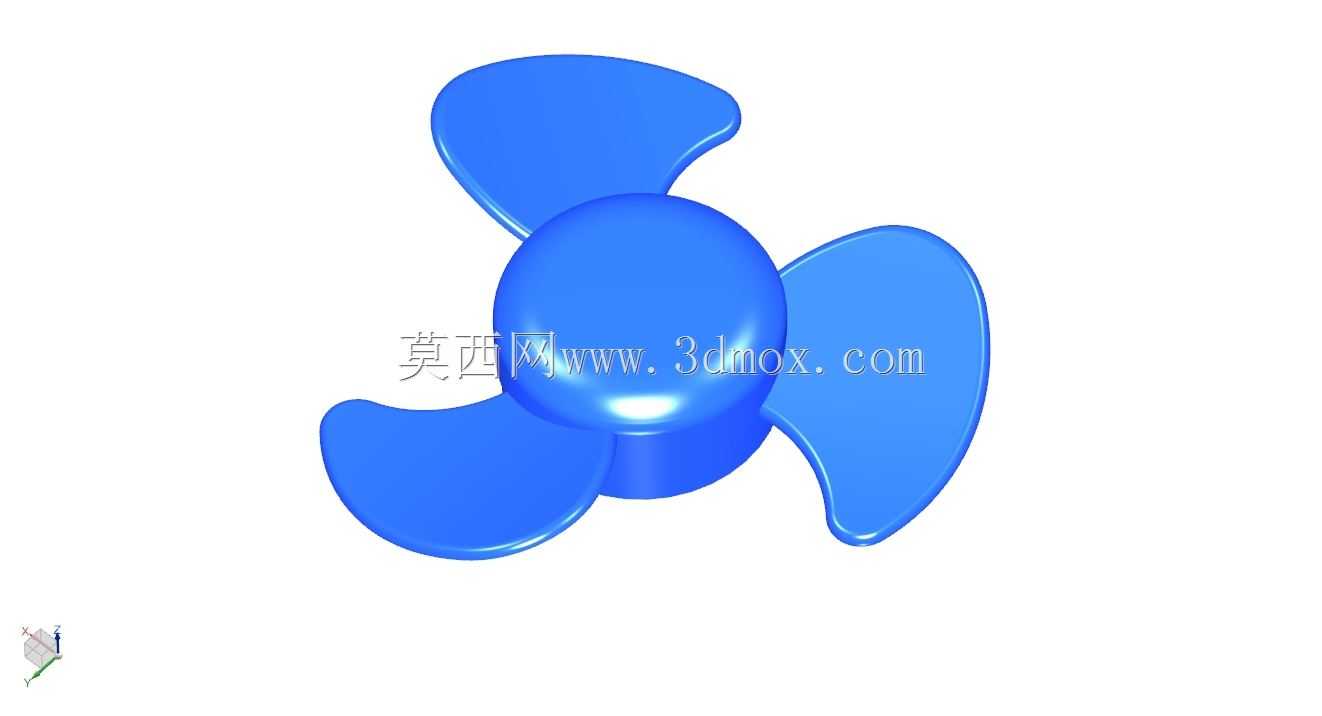

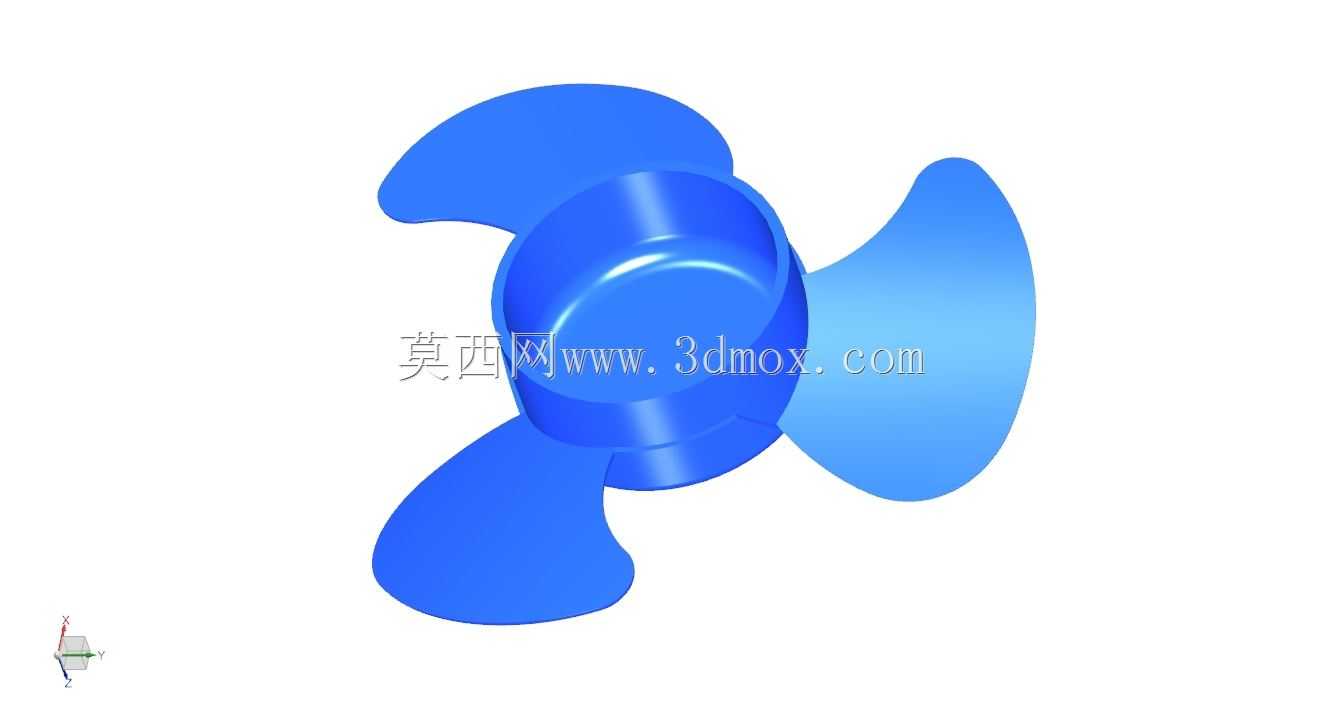

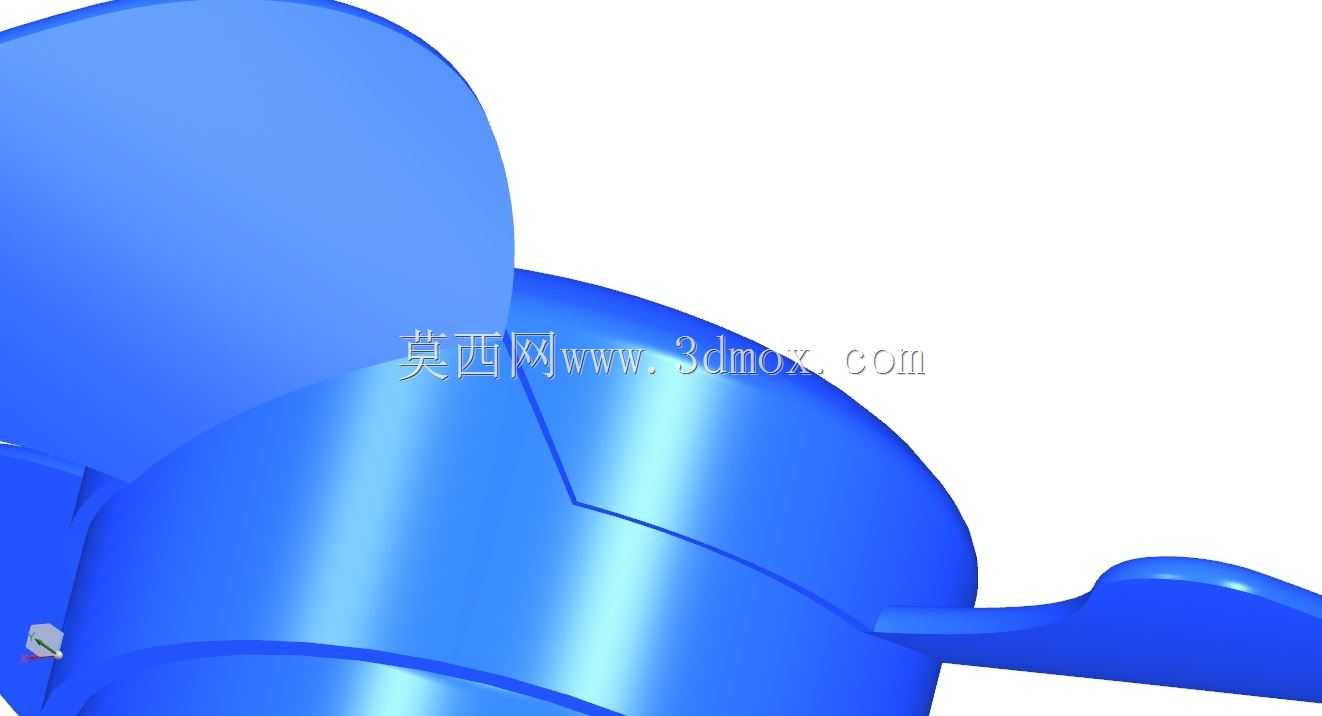

NX平台设计的曲面流线型散热风扇叶片结构

　　日常做散热结构配套设计时，风扇叶片是决定整套通风散热系统效率的核心部件，小到机柜散热、电子设备温控，大到工业通风机组、空冷换热单元，叶片的曲面形态、安装匹配度直接影响风量输出、运行噪音与能耗表现。这次完成的叶片结构，在建模初期就先敲定了安装边界的约束条件：轮毂端的配合直径完全匹配常规民用及工业小功率风扇的电机输出轴安装位，叶片外沿的回转直径控制在常规120mm规格风扇的安装尺寸公差范围内，不需要额外改动原有风罩、电机支架的结构就能直接替换适配，不管是做新设备的结构配套，还是旧风扇的备件替换，都能省去重新调整安装位的工作量。

　　从功能特性来看，这款叶片采用了变截面扭曲曲面设计，从靠近轮毂的叶根位置到外沿的叶尖位置，翼型的安装角呈线性递减趋势，这种设计逻辑是为了匹配叶片不同回转半径处的线速度差异——叶根位置线速度低，更大的安装角能提升该区域的空气推送效率，避免叶根区域出现气流滞止的死区；叶尖位置线速度高，更小的安装角能减少气流沿叶展方向的滑移损失，同时降低叶尖涡的产生强度，直接减少运行过程中的气动噪音。叶片前缘做了小圆角过渡处理，能降低气流切入叶片时的边界层分离概率，后缘则做了轻微的削薄处理，减少气流脱离叶片时的尾迹涡流，进一步提升出风的均匀度。

　　建模过程中特意做了动平衡的前置校验，每片叶片的质心相对于回转中心的偏心量控制在0.1g·cm以内，不需要后续做过多的动平衡去重处理就能满足1500rpm转速下的运行平稳性要求，适配常规的交流罩极电机、直流无刷电机的输出转速区间。叶片与轮毂的连接位置做了渐变式的加厚过渡，没有出现直角衔接的应力集中区域，长期运行在高转速工况下，也不会因为交变气动载荷出现叶根断裂的问题。轮毂部分的轴孔做了D型切面设计，和电机轴的D型切边配合后，能传递足够的扭矩，不会出现高速运转时叶片打滑空转的情况，轴孔周边还预留了紧定螺丝的安装位，进一步提升连接可靠性。

　　实际应用场景中，这类叶片既可以用在桌面级散热设备、机箱散热风扇上，也能适配工业控制柜的顶部排风机组、小型空冷器的通风单元，曲面的顺滑度经过曲率连续性校验，加工时不管是采用注塑成型还是钣金冲压，都能顺利脱模或者成型，不会出现曲面倒扣导致的加工缺陷。叶片的数量设定为10片，相比常规的7叶、9叶结构，相同转速下能输出更连续的气流，风压表现更稳定，不会出现出风脉动导致的设备共振问题，同时叶片的弦长从叶根到叶尖做了渐变优化，在保证足够结构强度的前提下，尽可能降低了叶片自身的转动惯量，电机启动时的冲击电流更小，能延长配套电机的使用寿命。

　　在安装边界的设计上，叶片的轴向安装尺寸也做了严格控制，装入风罩后，叶尖和风罩内壁的间隙控制在2mm以内，既不会因为间隙过小出现运转擦碰的问题，也不会因为间隙过大导致叶尖处的气流回流损失，保证风量输出效率达到设计预期。整个叶片的曲面没有出现尖锐的棱角，所有衔接位置都做了圆角过渡，日常装配维护时也不会划伤操作人员，符合机械结构设计的安全要求。
