台式摇头电风扇结构三维设计

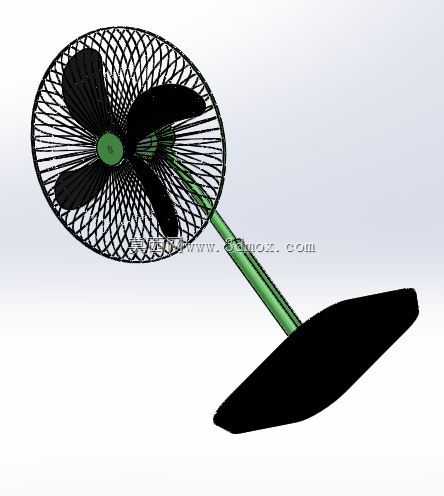

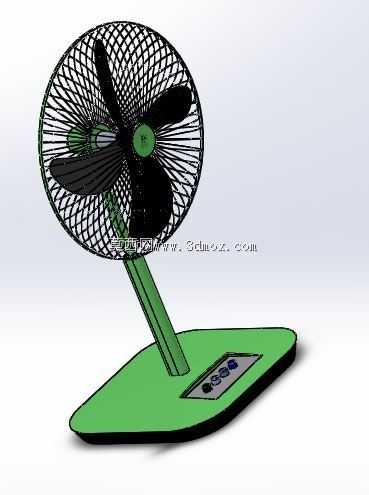

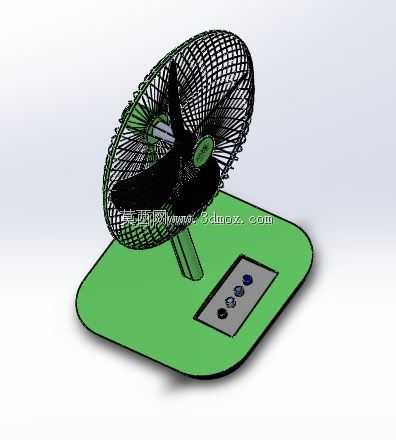

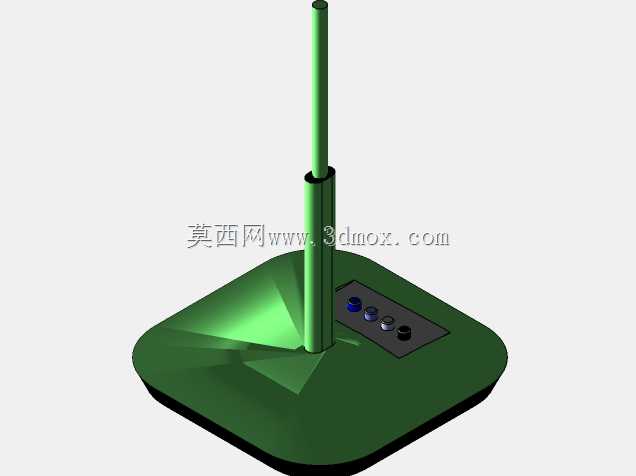

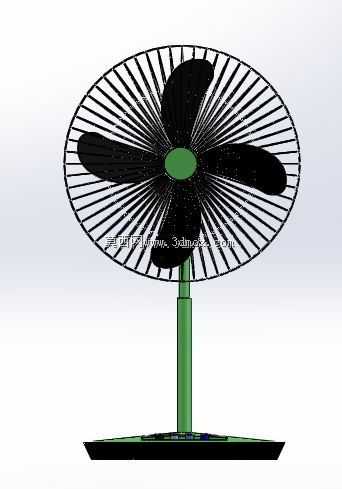

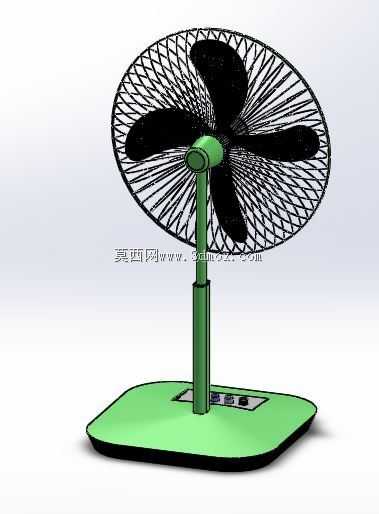

　　日常办公与居家场景中，台式风扇是小范围定向送风的常用空气调节设备，这款台扇的三维结构设计完全围绕实际使用需求展开，没有冗余的装饰性结构，所有部件都服务于送风角度调节、运行稳定性、操作便捷性这几个核心使用目标。从结构布局来看，底座采用近似梯形的扁平宽面设计，整体重心完全落在底座支撑范围内，即使扇头处于最大仰角、摇头到极限位置时，整机重心投影也不会超出底座的支撑边界，避免运行过程中出现倾倒风险，底座内部预留了足够的配重安装空间与走线槽位，控制面板嵌入底座前端的斜面上，用户坐姿状态下无需起身弯腰就能完成风速调节、摇头开关、定时设置等操作，按键的排布间距符合人体工学操作尺寸，不会出现误触相邻按键的情况。支撑立柱采用倾斜式固定结构，

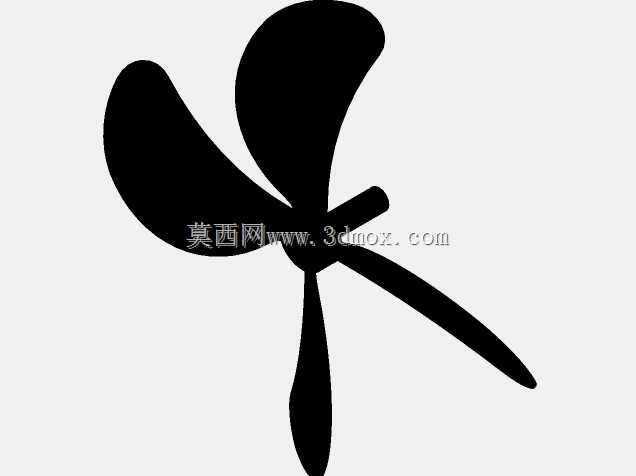

　　而非垂直直杆设计，这个角度经过反复校核，刚好让扇头在水平放置时的送风中心高度匹配普通坐姿状态下的人体上半身区域，不需要额外调整俯仰角度就能覆盖常规办公、居家就坐时的送风范围，立柱内部是中空结构，用于容纳连接底座控制模块与机头电机的导线，同时立柱与机头的连接位置设置了俯仰角度调节的阻尼转轴，用户可以手动调整扇头的上下俯仰角度，调整过程中有清晰的档位阻尼感，调整到位后可以依靠转轴的阻尼保持角度固定，不会因为扇叶运行的振动出现角度滑移。机头部分的核心是驱动扇叶旋转的电机，电机输出轴直接连接扇叶轮毂，没有额外的传动减速结构，减少传动环节的能量损耗与运行噪音，扇叶采用三片式等距排布设计，叶型的曲面弧度经过气流仿真优化，

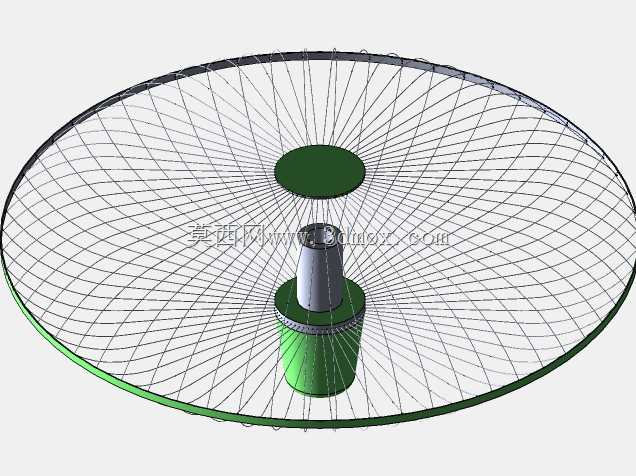

　　旋转时可以推动空气形成稳定的柱状送风气流，不会出现乱流导致的送风分散、噪音过大的问题，扇叶的根部做了加厚处理，匹配高速旋转时的离心力载荷，避免长期运行出现叶根疲劳断裂的问题。扇叶外侧的网罩采用前后两部分卡扣式连接结构，网罩的筋条采用径向加周向的网格排布，筋条的间隙尺寸符合安全防护要求，成年人的手指无法穿过间隙接触到运行中的扇叶，同时网格的通透率足够高，不会对扇叶推动的气流造成过多阻挡，减少送风效率的损失，网罩的中心位置设置了装饰盖，同时起到固定前后网罩连接卡扣的作用，不需要额外的螺丝就能完成网罩的拆装，方便后续清洁扇叶与网罩积灰的时候快速拆解。摇头机构集成在电机与立柱的连接位置，通过电机尾部的减速齿轮组驱动连杆结构，

　　带动机头按照固定的角度范围做水平往复摆动，摆动的角度覆盖左右各60度的范围，足够满足2-3人并排就坐时的送风覆盖需求，摇头机构的齿轮采用低磨损的工程塑料材质，运行时噪音低，长期使用也不会出现明显的齿轮间隙导致的摇头抖动问题。整个模型的所有配合边界都按照实际装配公差设置，网罩与机头的卡扣配合、扇叶与电机轴的过盈配合、立柱与底座的螺丝连接位、俯仰转轴的配合间隙都完全符合实际量产的装配要求，没有出现干涉或者配合间隙不合理的问题，不管是用于结构教学演示，还是作为家电产品设计的参考原型，都能直接提取对应的结构尺寸做进一步的优化调整，不需要重新校核基础的装配关系。在实际选型参考时，这款台扇的底座尺寸大概在300毫米见方的范围内，整机最大高度不超过500毫米，放置在桌面、台面上不会占用过多的使用空间，机头部分的最大直径也就是网罩的外径大概在300毫米左右，属于小尺寸桌面台扇的常规规格，适配10-15平米的小空间送风使用，运行时的扇叶旋转动平衡也在结构设计时做了考量，扇叶的每个叶片重量差控制在0.5克以内，避免高速旋转时出现整机振动的问题，连接部位的减震垫预留位置也在模型中做了体现，电机与机头外壳之间、底座与放置台面之间都可以加装橡胶减震垫，进一步降低运行时的振动传递与噪音。
