多关节夹持式工业机械臂结构设计

项目分类:工业机器人 发布时间:2022-02-22 ID:559315
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计
  • 多关节夹持式工业机械臂结构设计

  这款多关节夹持式机械臂的结构设计,核心围绕工业现场的柔性作业需求展开,从关节传动布局到末端执行器的开合行程,每一处尺寸设定都对应实际产线的作业边界约束。底座安装法兰采用均布螺栓孔设计,适配车间常见的设备安装台、移动AGV搭载平台以及流水线侧装支架的安装孔位,安装面预留的定位止口可保证重复装夹的同轴度误差控制在工业作业允许范围内,避免每次拆装后重新标定零点的繁琐流程。

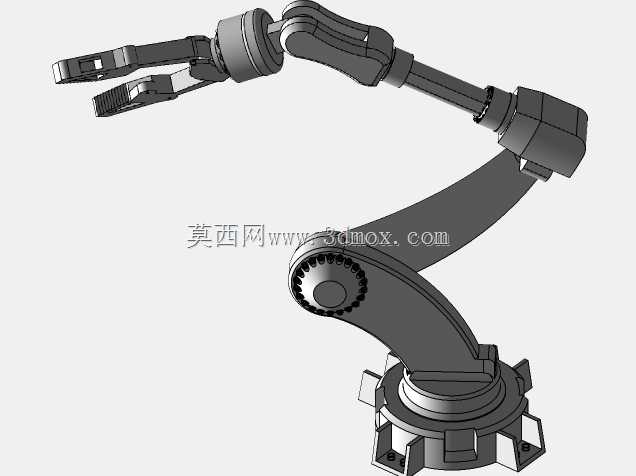

  从关节配置来看,整臂采用六自由度串联布局,腰座回转关节支撑整臂水平方向的大范围回转,覆盖作业半径内的扇形工作区域,大臂俯仰关节承担整臂的主要负载抬升动作,关节处的传动结构采用大直径交叉滚子轴承作为回转支撑,可同时承受径向、轴向以及倾覆力矩,适配搬运、上下料过程中偏载受力的复杂工况,避免悬臂状态下末端出现过大的挠度变形。小臂部分采用双连杆平行保持结构,在俯仰摆动过程中可保证末端腕部的初始姿态基准稳定,减少腕部关节的姿态调整补偿量,对于需要保持夹持姿态水平的码垛、机床上下料场景,这种结构能有效降低轨迹规划的复杂度。

  末端夹持器采用平行双指开合结构,指面预留了防滑齿纹以及工装附件安装孔位,可根据作业对象更换V型块、柔性夹垫等适配配件,开合行程覆盖从小型电子元器件到中型机械加工零件的尺寸范围,夹持力的传递路径从腕部输出轴直接贯通到夹指根部,没有多余的传动间隙,保证夹持动作的响应速度与位置精度。腕部设置三个正交回转关节,可实现末端夹持器在工作空间内任意姿态调整,满足复杂装配、焊缝跟踪、曲面涂胶等需要多角度调整作业姿态的场景需求。

  在实际工业应用场景中,这类机械臂可适配的作业范围覆盖离散制造的多个环节:在机械加工产线中,可配合数控车床、加工中心完成工件的自动上下料,替代人工完成高温、高油污环境下的重复取放动作,关节的运动速度参数可匹配机床的开关门节拍,保证上下料动作与设备加工周期无缝衔接;在3C电子装配产线中,可配合视觉定位系统完成小型零部件的精准拾取与装配,关节的重复定位精度可满足精密组件的装配公差要求;在仓储物流环节,可配合输送线完成物料的分拣、码放动作,夹持器可适配不同包装形态的物料,通过更换夹指配件即可快速切换作业品类。

  设计过程中对各关节的运动干涉做了全行程校验,大臂与腰座的连接位置做了避空倒角,在大臂俯到底座附近的极限位置时,不会与安装面、外围防护结构发生碰撞;小臂与大臂的铰接处预留了足够的管线穿行空间,内置的管线通道可容纳动力线缆、信号线缆以及气路管路,避免机械臂运动过程中管线与外部结构发生摩擦拉扯,延长管线使用寿命。整臂的外形轮廓做了圆弧过渡处理,没有突出的尖锐棱角,避免在人机协同作业场景中剐蹭操作人员或者周边设备,外轮廓的尺寸设定也满足工业现场安全防护栏的内部安装空间要求,不需要额外扩大防护区域即可完成部署。

  从受力传递路径来看,整臂的结构件采用变截面设计,在应力集中的关节连接位置加大壁厚、设置加强筋,在受力较小的臂杆中段做轻量化挖槽处理,在保证整体结构刚性的前提下尽可能降低臂体自重,减少关节驱动单元的负载余量要求,提升运动过程的动态响应速度。各关节的密封结构采用多层防尘密封圈设计,可适配车间多粉尘、少量切削液飞溅的作业环境,避免杂质进入关节传动部位造成磨损,延长设备的维护周期。
