库卡KRAGILUS六轴工业机械臂结构

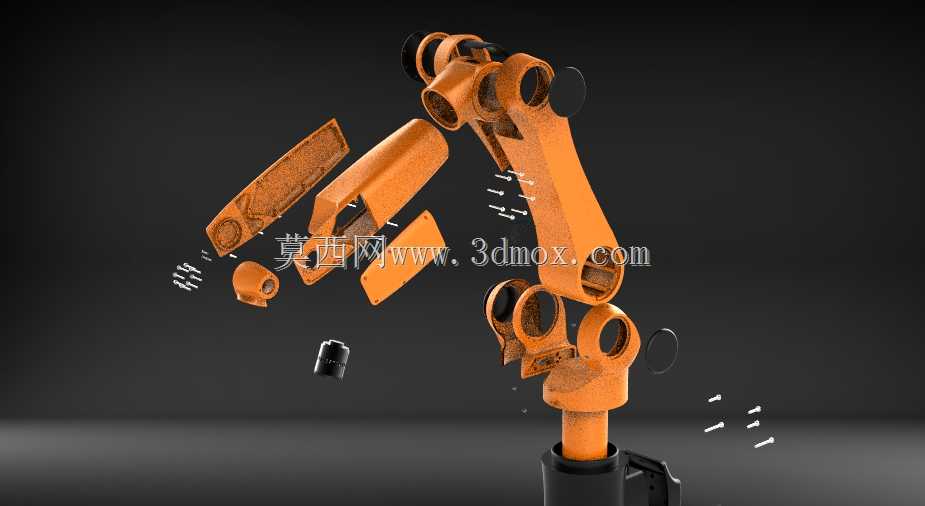

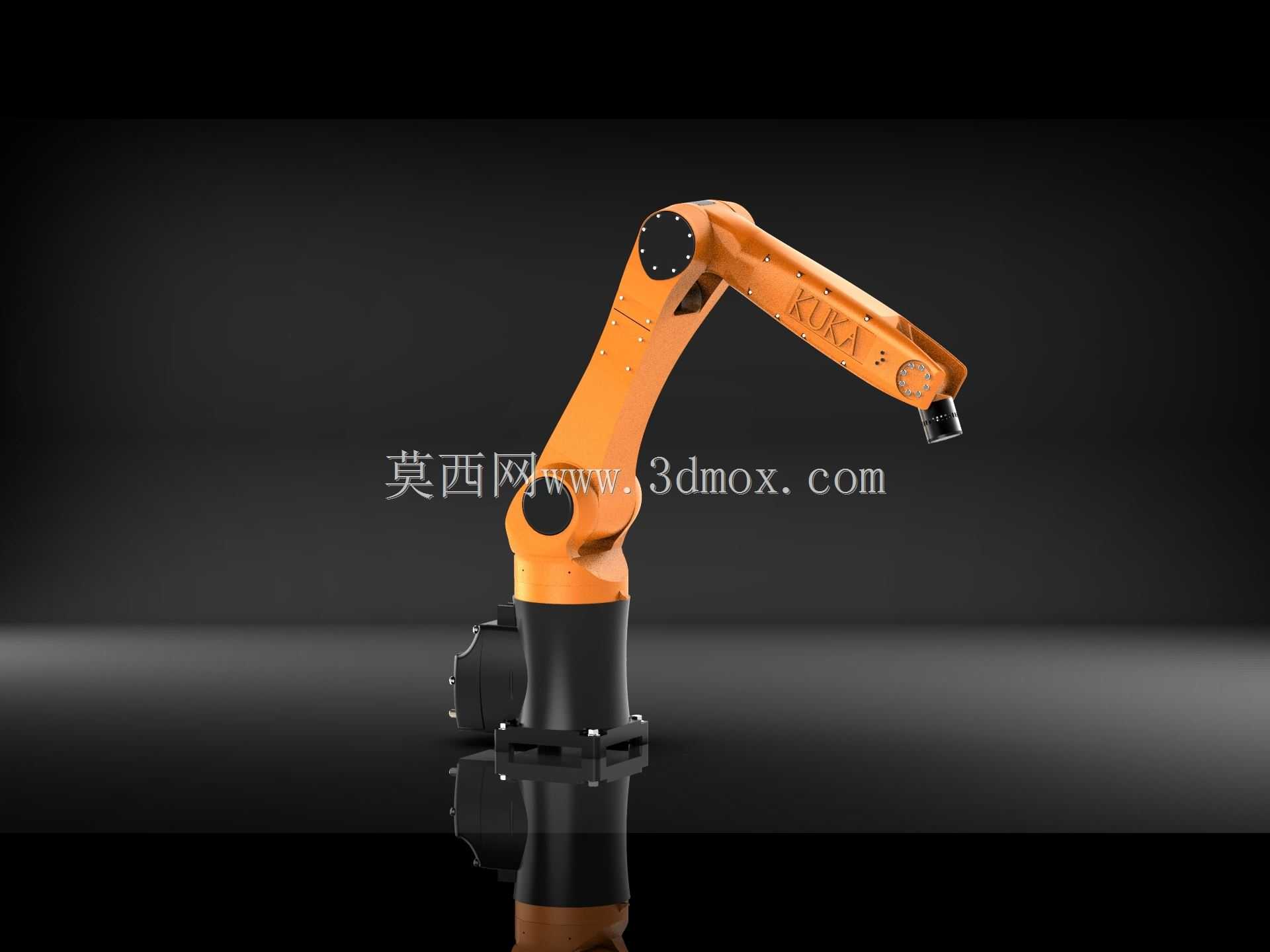

　　在3C电子零部件装配、汽车小尺寸工件焊接、医药分拣包装这类对节拍和定位精度要求严苛的产线场景里，小负载六轴机械臂的选型一直是结构工程师和产线规划人员的重点考量方向，库卡KR AGILUS系列的结构设计，刚好切中了这类紧凑工位的核心需求。从整机结构来看，这款机械臂采用经典的六轴串联关节布局，底座采用铸铁材质的一体化安装结构，底部预留了标准的圆周分布安装孔位，安装面的平面度公差控制在0.05mm以内，能直接固定在型材工作台、地面预埋钢板或者倒挂安装支架上，不需要额外做复杂的转接工装，安装边界的预留尺寸只需要比底座外径大150mm左右，就能满足底座固定和底部线缆走线的空间需求，不会占用过多产线的有效作业面积。

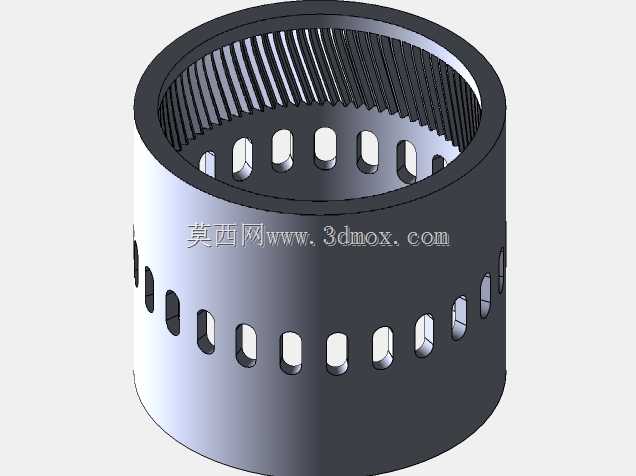

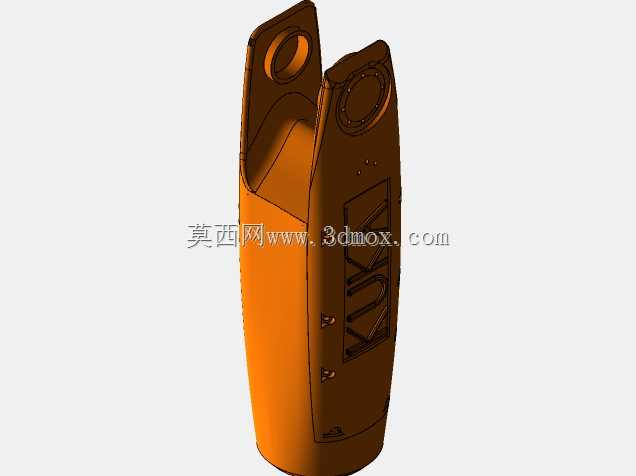

　　大臂和小臂采用的是高强度铝合金铸造后做时效处理的结构件，壁厚根据受力仿真结果做了差异化设计，关节受力集中的区域壁厚加厚到8mm，非受力的减重区域做了网格状的筋位镂空，既保证了整机的刚性，在满负载高速运动的时候不会出现明显的结构震颤，又把整机自重控制在了合理范围内，就算是倒挂安装在产线顶部的机架上，也不会对机架的承重造成过大负担。每个关节的驱动单元都集成在关节腔体内部，伺服电机和高精度谐波减速器直连，没有额外的传动齿轮间隙，重复定位精度能控制在±0.03mm以内，完全满足精密装配、涂胶、螺丝锁付这类高精度作业的要求。

　　末端法兰采用标准的ISO 9409-1-50-4-M6安装接口，能快速适配夹爪、焊枪、涂胶阀、视觉相机等不同的末端执行器，法兰端面预留了气路和信号走线的内部通道，外部管线不会随着机械臂的运动出现拖拽、缠绕的问题，既减少了管线磨损导致的设备故障，也让整机的外观更整洁，不会因为管线外漏干扰周边的工装夹具。从运动范围来看，这款机械臂的工作半径覆盖了从底座中心向外延伸近1米的球形作业空间，第一轴的回转范围能达到±170度，几乎可以覆盖底座周边除了后部线缆预留区之外的所有工位，小臂和腕部的关节能实现多角度的翻转，就算是工件侧面、底面的作业点位，也能通过调整腕部姿态顺利到达，不需要额外调整工件的装夹位置，能有效减少产线的工装投入成本。

　　在做三维建模的时候，这款机械臂的每个关节都做了准确的运动限位约束，转动副的参数完全匹配实际设备的运动范围，导入到产线仿真软件里的时候，可以直接用来做节拍仿真、干涉检查，提前验证产线布局的时候会不会出现机械臂和周边工装、输送线的碰撞问题，避免现场安装的时候才发现空间干涉，造成返工成本。关节处的密封结构采用的是多层唇形密封圈，防护等级达到IP67，就算是在有切削液飞溅、少量粉尘的加工工位，也能稳定运行，不会因为杂物进入关节腔体造成减速器磨损。整机的线缆接口都集中在底座的后侧下方，走线的时候可以直接从地面或者机架的线槽穿入，不需要在机械臂周边预留额外的走线空间，进一步压缩了工位的占用面积。

　　实际应用中，这款机械臂可以单台使用，完成单个工位的上下料、装配作业，也可以多台组成协同作业单元，配合视觉系统完成复杂工件的分拣、组装作业，因为自身结构紧凑，运动速度快，在小负载作业场景里的生产效率比同负载级别的其他设备高出15%左右，而且维护点都设计在设备的外侧，日常的润滑、密封件更换都不需要拆解主体结构，维护成本更低。建模的时候还原了本体上的所有安装基准面、工艺孔位，不管是做产线集成的布局设计，还是做末端执行器的适配设计，都能直接从模型上提取准确的尺寸参数，不需要反复对照实体设备测量，能大幅缩短设计阶段的周期，减少尺寸错误导致的工装报废问题。
