日用塑料制品肥皂盒注塑成型模具结构

　　这套模具针对日常家用的肥皂盒塑件开发，属于典型的薄壁日用注塑模具结构，核心应用场景是日用塑料制品量产车间的卧式注塑机配套生产，适配常规120-160吨锁模力的注塑设备，可直接安装在标准注塑机的动定模安装板上，匹配通用浇口套规格与顶出孔位，不需要额外定制设备连接配件。从实际生产用途来看，这套模具解决了肥皂盒这类带边缘扣合结构塑件的成型脱模问题，肥皂盒本身作为日常盥洗场景的收纳件，需要兼顾成型后的表面光洁度、边缘配合精度以及长期使用的结构强度，模具的分型面设计完全贴合塑件的轮廓走向，在盒体边缘的扣合位置做了精准的贴合封胶，避免注塑过程中出现飞边毛刺，减少后续人工修边的工序成本。设计过程中优先考虑了塑件的脱模顺畅度，

　　因为肥皂盒整体为浅腔壳体结构，侧壁带有微小的脱模斜度，分型面设置在塑件侧壁的轮廓分界处，动模侧对应塑件的内表面结构，定模侧成型塑件的外表面，保证外表面不会留下顶出痕迹，满足日用塑件的外观要求。浇注系统采用了常规的侧浇口进料方式，浇口位置设置在塑件的非外观边缘处，成型后可以快速去除浇口凝料，不会在可见表面留下明显的浇口痕迹。冷却回路的排布围绕型腔与型芯的核心区域，在定模侧和动模侧分别设置了循环冷却水道，保证注塑过程中型腔各区域温度均匀，避免塑件出现冷却不均导致的翘曲变形，尤其是肥皂盒的底部平面区域，冷却水道的间距控制在合理范围，保证成型周期内塑件可以均匀冷却定型，缩短整体注塑周期，提升量产效率。顶出结构采用了均匀分布的顶杆布局，

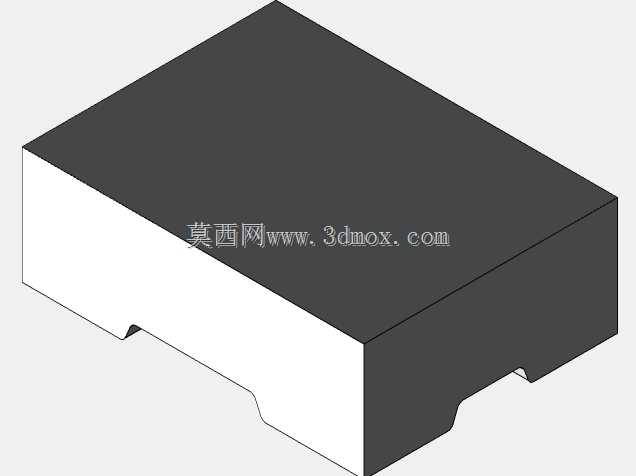

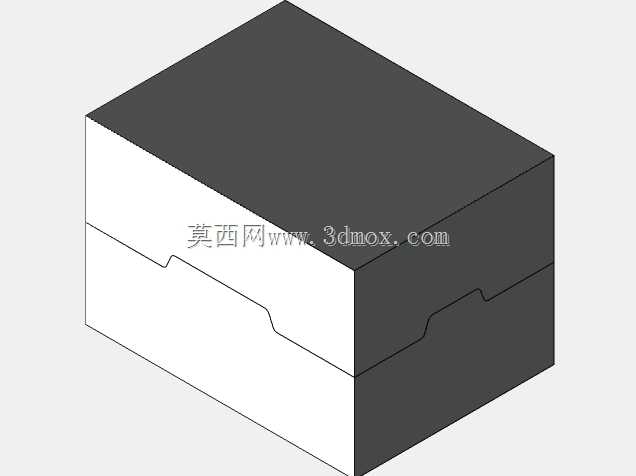

　　顶杆位置避开塑件的外观面与配合面，顶出力均匀分布在塑件的加强筋与边缘位置，避免顶出过程中塑件出现顶白、变形的问题。模具的整体外形为方正的模架结构，适配标准模架的安装尺寸，导柱导套设置在模架的四个角位，保证合模过程中动定模的对中精度，避免出现型腔错位导致的塑件壁厚不均问题。在模具的边缘位置设置了撬模槽，方便后续模具维护过程中分开动定模进行清理与检修，锁模块的配置可以保证模具在搬运过程中不会意外分开，避免内部型腔结构磕碰损坏。从安装边界来看，模具的长宽尺寸适配常规注塑机的拉杆间距，厚度尺寸匹配注塑机的最大最小模厚要求，不需要额外加装垫板即可完成安装，浇口套的进料口尺寸匹配标准注塑机喷嘴尺寸，顶出孔位对应注塑机的顶杆位置，

　　安装时只需要完成压板固定、冷却水管连接、浇口对中即可投入试模生产。针对肥皂盒的使用特性，模具成型的塑件壁厚均匀，边缘的配合位置精度控制在合理公差范围内，保证上下盒体可以顺畅扣合，不会出现过松或者卡滞的问题，表面粗糙度满足日用塑件的外观要求，不需要额外进行抛光处理即可达到出货标准。
