十字轴式万向传动连接构件结构设计

　　在跨轴系动力传递的工程场景中，这类十字轴式万向铰接构件是解决两轴存在空间夹角时扭矩连续传输的核心部件，常见于需要变角度动力传递的设备布局中，比如多段传动轴系存在安装偏差、工作中轴系相对角度会发生动态变化的工况，都需要这类构件来补偿角度偏移，避免轴系因刚性连接产生附加弯矩，造成轴承过早磨损、轴件疲劳断裂的问题。从实际使用场景来看，这类构件既可以单节使用，也可以成对组成双万向节结构，单节使用时输入轴与输出轴的瞬时角速度会存在差值，因此在对传动匀速性有要求的场景，必须成对布置，通过中间轴的相位匹配来抵消单节的转速波动，这也是在汽车传动轴、机床进给传动、工业设备联动机构中最常见的布置形式。

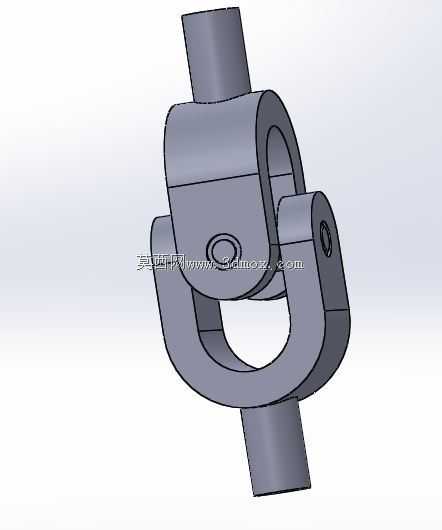

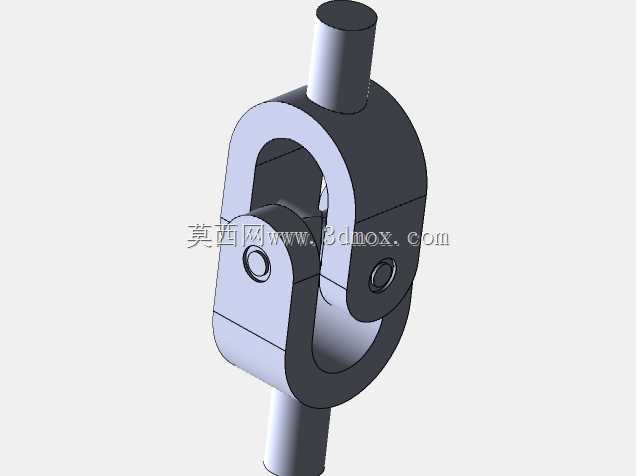

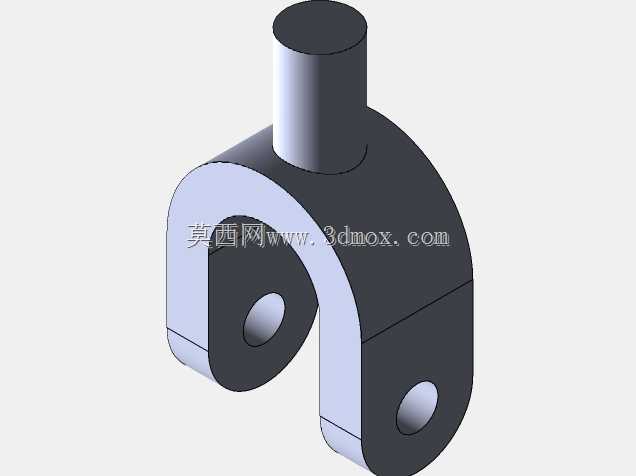

　　从结构设计逻辑来看，这个构件采用了典型的十字轴铰接布局，两个叉形接头分别对应输入、输出端的轴连接结构，中间通过十字形的铰接销实现两个旋转自由度的释放，叉形接头的耳部做了等厚加强设计，销孔位置设置了同轴的衬套安装位，实际生产中会在销孔内压入耐磨铜衬套或者滚针轴承，来降低铰接位置的转动摩擦阻力，同时承受传动过程中的径向载荷，避免叉体本体直接磨损后整体报废，降低后期维护成本。两端的轴头采用了等直径圆柱结构，既可以通过过盈配合与外部轴套连接，也可以根据实际安装需求加工键槽、定位销孔，适配不同的连接固定方式，轴头与叉体的过渡位置做了圆弧倒角处理，避免应力集中，在大扭矩传递工况下减少断裂风险。

　　在安装边界的设计考量上，这类万向节的最大允许工作夹角一般控制在15°到25°区间，设计建模时已经预留了足够的摆动间隙，叉体内腔的轮廓不会在最大摆角时与十字轴、对侧叉体发生运动干涉，建模过程中已经通过运动仿真验证了全摆角范围内的运动连续性，不存在卡滞、碰撞的问题。外形尺寸方面，叉体的外部轮廓做了等半径的圆弧过渡，没有突出的尖锐结构，既可以降低高速旋转时的风阻，也能避免安装、维护过程中尖锐边角造成的磕碰损伤。十字轴的四个轴颈直径保持一致，保证四个铰接位置的载荷均匀分布，避免单侧载荷过大造成偏磨。

　　从功能特性来看，这类结构不具备轴向补偿能力，因此在实际选型使用时，需要搭配可伸缩的花键轴结构来补偿轴系的轴向窜动，比如在车辆行驶过程中悬架跳动带来的传动轴长度变化，就需要配合花键副来实现长度适配。建模过程中对各个配合面的公差做了合理预留，铰接位置的销孔与轴颈采用间隙配合，保证转动灵活的同时控制径向间隙在合理范围，避免间隙过大造成传动冲击、反向回程间隙过大的问题。叉体的整体结构采用对称设计，保证旋转过程中的动平衡性能，在高转速工况下使用时，可以直接在叉体的端面做动平衡去重处理，不需要额外添加平衡块。

　　在不同的行业应用中，这类构件的尺寸覆盖范围极广，小到精密仪器内部的微型传动机构，大到重型矿山设备的主传动轴系，核心结构逻辑保持一致，只是根据传递扭矩的大小调整叉体厚度、十字轴直径、轴头尺寸等参数。这个模型的结构完全遵循机械设计手册中关于万向联轴器的尺寸规范，各个受力截面的尺寸经过强度校核，能够满足额定扭矩下的长期使用需求，铰接位置的润滑通道也做了预留设计，实际生产时可以在十字轴中心加工注油孔，定期加注润滑脂来延长铰接轴承的使用寿命，避免干摩擦造成的快速磨损。
