分块组装式钢铁侠头盔造型结构设计

　　这款分块式头盔造型结构，最初的设计出发点是面向影视道具复刻、创意穿戴装备制作、科普展示教具开发这类场景，在做结构拆分的时候，没有采用一体化打印或者整体成型的思路，而是拆成五个独立的结构模块，每个模块之间预留了精准的拼接止口，不需要额外的复杂连接件，靠结构本身的卡扣配合就能完成组装，既降低了单件成型的工艺难度，也方便后续做表面分色处理，不用做复杂的遮蔽工序就能还原经典的红黄配色分区。从实际使用场景来看，这类结构既可以作为动漫展、主题活动的穿戴道具基体，在结构内侧预留了缓冲层安装的空间，边缘位置做了圆弧倒钝处理，避免穿戴时剐蹭皮肤，眼部位置的开槽尺寸经过反复调整，既保证了佩戴者的横向视野范围，也还原了原作的狭长眼部造型，

　　不会出现视野遮挡或者造型走形的问题；也可以作为3D打印教学的案例素材，五个拆分模块的结构复杂度梯度合理，涵盖了曲面造型、止口配合、卡扣设计这些基础的结构设计知识点，新手在练习建模的时候，可以从单个模块入手逐步完成整体组装，快速理解分件设计的核心逻辑。做外形曲面构建的时候，没有直接照搬扫描的网格模型，而是从头部人机工程尺寸出发倒推曲面边界，首先确定了适配多数成年人头围的内部空腔尺寸，横向宽度控制在180mm到200mm之间，前后深度控制在220mm左右，下颌位置的开合预留了足够的活动间隙，佩戴时说话、转头不会出现结构干涉。每个分块的连接位置都做了0.2mm的配合公差，不管是用FDM3D打印制作，还是用树脂翻模生产，

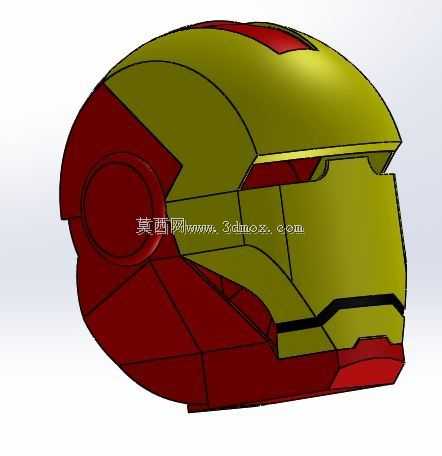

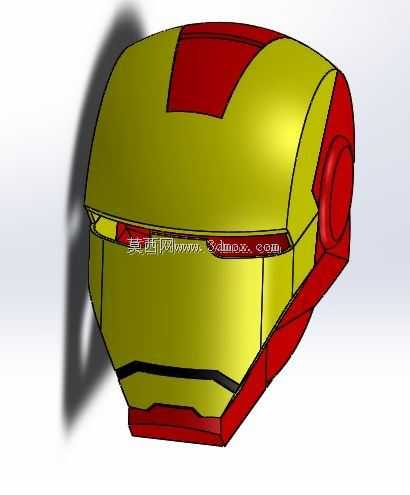

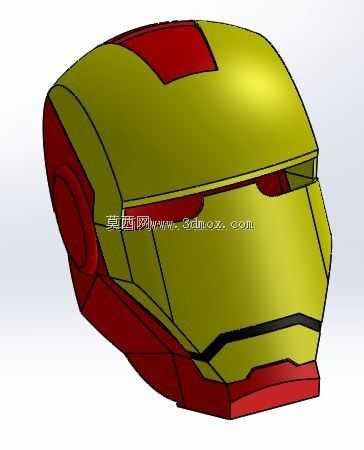

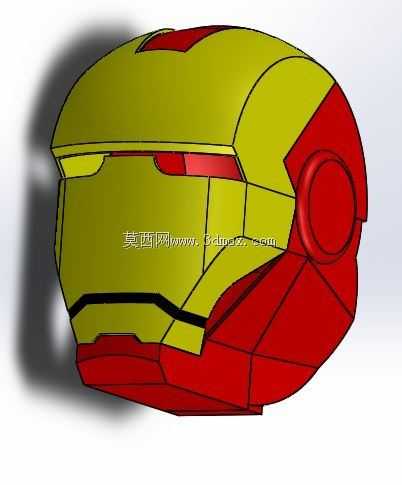

　　都能保证拼接后的缝隙均匀，不会出现错位或者拼合过紧的问题。顶部的红色区块是独立的分件，和两侧的黄色主壳体之间的拼接缝刚好沿着造型的色彩分界线布置，侧面的耳部红色结构单独拆分，既方便做耳部的细节造型，也能在组装时作为定位基准，快速对齐前后壳体的位置，下颌部分的红色分件和上部壳体之间预留了10mm的活动间隙，如果需要做可动下颌结构，只需要在两侧加装微型转轴就能实现，不需要对原有壳体做大幅度的修改。在结构壁厚设计上，统一采用2mm的均匀壁厚，针对穿戴场景做了局部加强，在额头、后脑勺这些容易磕碰的位置，内侧加了1mm厚的加强筋，既不会过多增加整体重量，也能保证结构的抗冲击性能，整体组装完成后的重量控制在500g以内，

　　长时间穿戴也不会有明显的负重感。眼部的开槽内侧预留了发光组件的安装位，深度刚好可以容纳常规的LED灯条和导光板，不需要额外做结构修改就能加装灯光效果，还原头盔的发光眼部效果。从设计逻辑上来说，这种分块式的造型结构，跳出了传统工艺品一体化成型的思路，把造型需求、工艺需求、使用需求整合到分件设计里，每个分件的拆分边界同时兼顾了色彩分区、组装定位、工艺可行性三个维度，没有为了拆分而拆分，也没有为了还原造型牺牲实际使用的便利性。比如在处理头盔侧面的曲面过渡时，特意把分件线放在曲面曲率变化最大的位置，这样单个分件的脱模斜度更容易保证，不管是注塑生产还是3D打印，都不会出现曲面塌陷或者脱模困难的问题。在内腔的设计上，没有做成完全贴合头部的曲面，而是预留了15mm左右的间隙，既可以容纳缓冲海绵层，也能适配不同头型的佩戴需求，对于头围偏大的使用者，只需要减薄内侧缓冲层的厚度就能正常佩戴，不需要重新调整壳体尺寸。颈部的开口尺寸做了加大处理，周长控制在580mm左右，穿脱的时候不会卡到颈部，开口边缘做了卷边结构，提升边缘的结构强度，也避免薄边缘划伤皮肤。在做拼接结构设计的时候，没有采用外露的螺丝孔或者连接扣，所有的卡扣结构都布置在壳体内侧，组装完成后外表面看不到任何连接结构，整体外观的完整性更好，卡扣的配合深度控制在5mm，拆装的时候不需要太大的力度，多次拆装也不会出现卡扣断裂的问题。
