带弹簧复位结构的手动压紧式夹钳

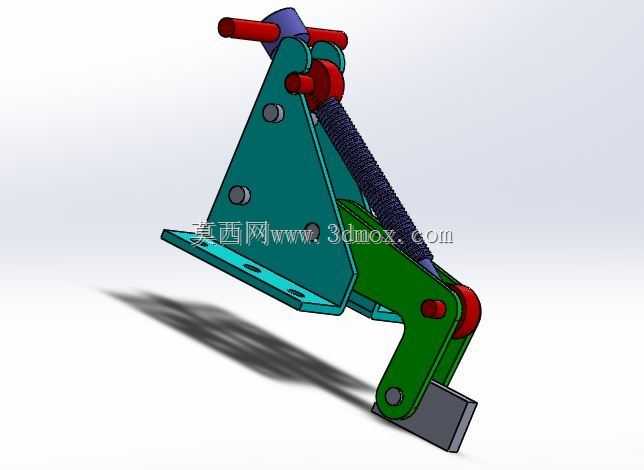

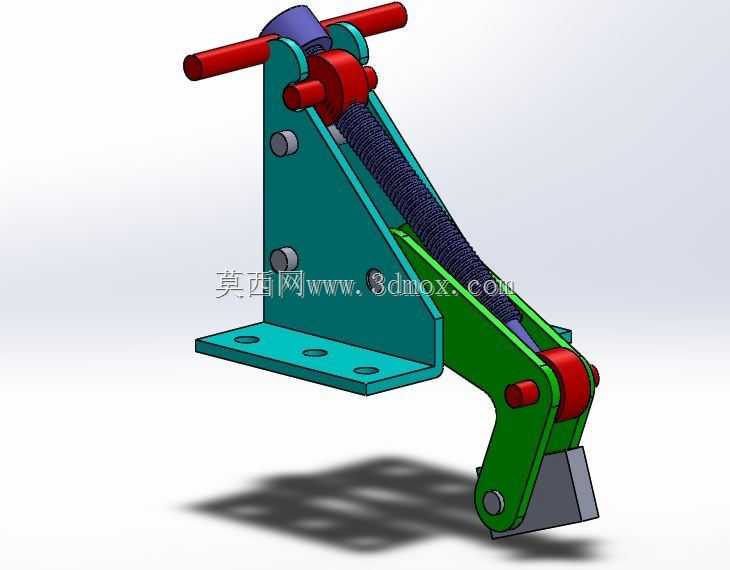

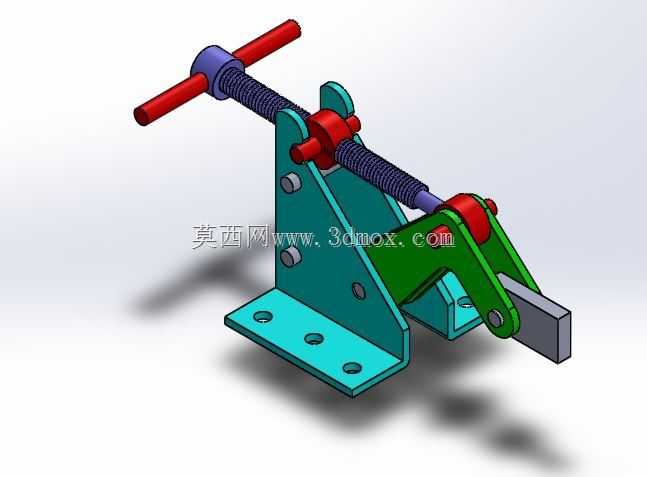

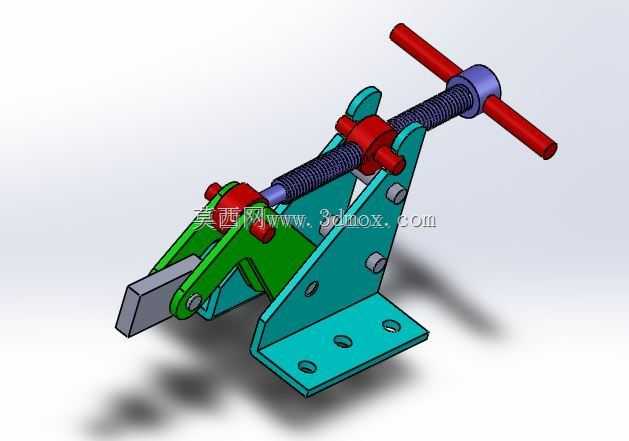

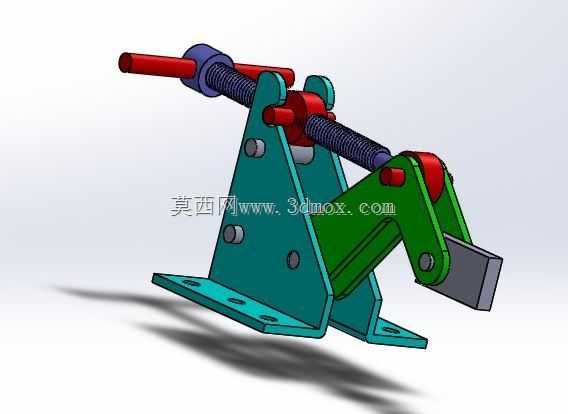

　　在工装夹具的应用场景里，这类手动压紧夹钳的使用频率远高于很多复杂的气动夹紧元件，尤其是在小批量零件加工、工位临时定位、装配工序辅助固定的场景下，不需要外接气源或者液压动力源，操作人员徒手就能完成夹紧与松脱动作，适配的工况覆盖了钣金件钻孔定位、塑胶件装配压合、小型焊接工装的工件固定，甚至是生产线旁的临时检具定位环节。从结构功能来看，这套夹钳采用了杠杆增力搭配弹簧复位的组合设计，操作端的红色手柄是力输入位置，操作人员扳动手柄时，力通过中部的铰接销轴传递到下端的压头位置，杠杆比经过设计匹配，只需要施加不到十公斤的手部握力，压头位置就能输出数百牛的压紧力，足够应对绝大多数厚度在二十毫米以内的薄板类、小型壳体类零件的固定需求，

　　不会出现加工过程中工件移位的问题。整套机构的复位依靠斜向布置的螺旋压缩弹簧实现，当操作人员反向扳动手柄松开工件时，弹簧的回弹力会带动整个连杆机构自动回到张开位置，不需要操作人员手动将压头抬离工件表面，能有效减少操作步骤，提升单工位的作业效率，尤其是在频繁上下料的工序里，弹簧自动复位的设计能降低操作人员的重复动作强度。设计思路上，整套夹钳的主体承力板采用了折弯成型的钢板结构，没有采用复杂的铸造或者整块铣削的结构，一方面是降低加工成本，折弯钢板的成型效率高，材料利用率好，适合批量生产，另一方面折弯形成的立板结构本身就具备足够的抗弯强度，三个固定销轴的安装孔位在同一块立板上加工，能保证铰接点的位置度公差，避免因为孔位错位导致机构卡滞。

　　安装边界方面，夹钳底部的安装板上预留了两个沉头安装孔，孔位间距适配常见的工装台T型槽间距，也可以直接通过螺栓固定在专用工装的基板上，安装时需要预留的操作空间集中在手柄侧，也就是夹钳的斜上方区域，手柄扳动的行程范围内不能有其他结构干涉，压头的工作行程在十五毫米左右，适配的被夹紧工件厚度范围在两毫米到十八毫米之间，如果需要夹持更厚的工件，可以在压头位置加装适配的垫块，不需要改动夹钳本身的主体结构。从细节设计来看，所有铰接位置都采用了销轴加轴用挡圈的固定方式，长期使用出现磨损后，可以快速更换销轴，不需要更换整个夹钳主体，压头的端面做了平面处理，和工件接触的位置不会因为应力集中压伤工件表面，如果是夹持表面要求高的工件，

　　还可以在压头端面粘贴聚氨酯垫，进一步避免夹痕。整套机构没有复杂的精密零件，所有加工件都是常规的钣金件、标准销轴、标准弹簧，维护成本极低，在车间多粉尘、少量切削液飞溅的环境下也能正常工作，不会像气动元件那样因为密封件磨损出现漏气失效的问题，适合在生产一线的恶劣工况下长期使用。在做三维建模的时候，这套夹钳的所有铰接配合位置都预留了合理的间隙，转动副的间隙控制在零点一毫米左右，既保证机构转动灵活，不会出现过盈卡滞的问题，也不会因为间隙过大导致夹紧时压头出现过大的晃动量，弹簧的参数匹配经过运动仿真验证，在整个手柄扳动的行程里，弹簧的压缩量始终在合理范围内，不会出现并圈或者拉力不足的问题，保证松脱时机构能完全复位到张开位置，不会出现压头悬停在工件上方影响上下料的情况。
