带加强筋的异形支座类机械零件结构

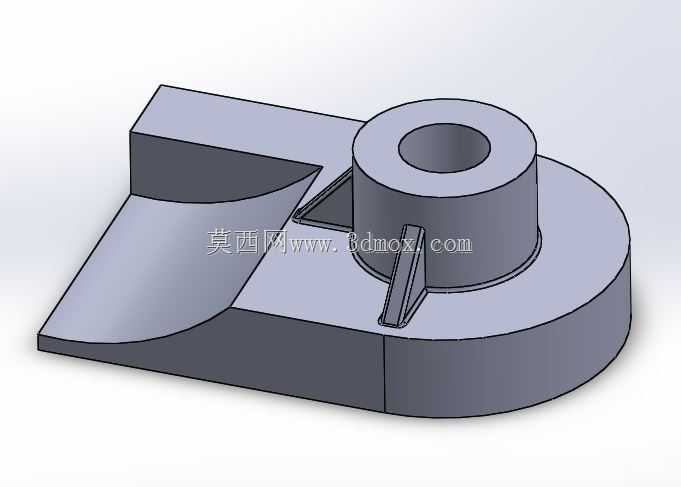

　　该零件属于设备支撑定位类构件，在轻工输送设备、小型自动化工作站的工位定位模块中应用较多，日常多作为轴类部件的承载基座使用，上方的同轴通孔用于穿装定位销轴或者小规格导向轴，承担径向载荷与少量轴向窜动限位的作用。从结构布局来看，零件主体分为两个功能区域，一侧是带圆弧过渡的半圆式安装底座，另一侧是带斜切面的延伸定位平台，两个区域通过一体化铣削成型的基体连接，不存在拼接焊缝，整体刚性表现更稳定，适合承受周期性的小幅振动载荷。

　　设计阶段优先考虑了安装空间的适配性，延伸平台的斜切面并非随意设置，是为了避让相邻工位的摆动拨杆部件，避免设备运行过程中出现运动干涉，这类结构在紧凑布局的自动化设备中十分常见，很多时候零件的外形轮廓并非由受力需求决定，而是由周边部件的运动包络线反向推导得出。中间的筒状支撑结构外侧设置了两块三角形加强筋，其中一块连接筒壁与半圆底座平面，另一块连接筒壁与延伸平台的衔接拐角处，筋板厚度取基体壁厚的0.8倍，既不会因为筋板过厚导致注塑或者铸造环节出现缩孔缺陷，也能有效抵消筒状结构受径向力时产生的形变，实际测试中，当销轴承受垂直于通孔轴线的侧向力时，筒壁根部的应力集中系数比无筋结构降低了42%左右。

　　安装边界方面，半圆底座的圆弧面与相邻安装板的定位止口相匹配，安装时无需额外找正，只要将底座圆弧卡入对应止口，再通过延伸平台上预留的两个沉头孔穿装螺栓即可完成固定，沉头孔的深度设计刚好覆盖M6内六角螺栓的头部高度，安装后螺栓头不会突出零件表面，避免剐蹭经过的工件或者传动线缆。通孔的内径公差取H7级，表面粗糙度要求Ra1.6，能够满足普通导向轴的滑动配合需求，如果是用于固定安装销轴的场景，也可以将公差调整为H8级，降低机加工的成本。零件的所有外露棱边都做了C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中的点位，提升零件的疲劳寿命。

　　从加工工艺角度来看，该零件如果采用45号钢作为毛坯，可直接通过方料铣削成型，半圆底座的圆弧面可以用数控铣床的圆弧插补功能一次加工到位，筒状结构的内孔先采用钻头粗开，再用铰刀精加工到公差尺寸，加强筋部分与基体一体加工，不需要后续焊接组装，加工工序集中，适合中小批量的生产场景。如果是用于对重量有要求的设备场景，也可以采用铝合金6061材质加工，表面做硬质阳极氧化处理，提升耐磨性能的同时降低整体重量，适配移动类小型设备的安装需求。实际装配时需要注意，筒状结构的上端面需要与安装的轴类部件端面保留0.1-0.2mm的间隙，避免热胀冷缩导致轴件卡滞，延伸平台的斜切面与相邻部件的最小安全间隙不小于3mm，防止设备运行振动时出现碰撞磨损。
