汽车排气系统弯管式催化转化器结构

　　做整车排气系统布置的时候，催化转化器的安装位置和结构形态从来不是随便定的，得先卡底盘的布置边界——前置前驱车型的排气从排气歧管出来之后，要绕开变速箱壳体、前副车架、转向拉杆还有油底壳的放油螺栓空间，弯管段的弯折角度是逐段扫掠底盘硬点校核出来的，不能和周边部件留太小的间隙，不然车辆行驶过程中排气系统的振动、热胀冷缩量很容易蹭到周边的塑料线束或者橡胶衬套。

　　这个结构的核心功能是承接发动机排出的高温尾气，通过载体表面的涂层催化剂把尾气里的碳氢、一氧化碳、氮氧化物这些有害成分转化成无害的水、二氧化碳和氮气，是满足机动车排放法规的核心部件。设计的时候首先要考虑气流的顺畅性，弯管段的曲率半径不能太小，不然会造成排气背压过高，直接影响发动机的充气效率，动力输出上会感觉发闷，油耗也会跟着涨，所以弯管和载体腔体的过渡段做了渐扩的锥面设计，让气流从细管道进入大容积载体腔体的时候能均匀扩散到整个载体端面，避免载体中心区域流速过高、边缘区域气流不足的问题，既能提升催化转化的效率，也能减少局部过热导致的载体烧结失效。

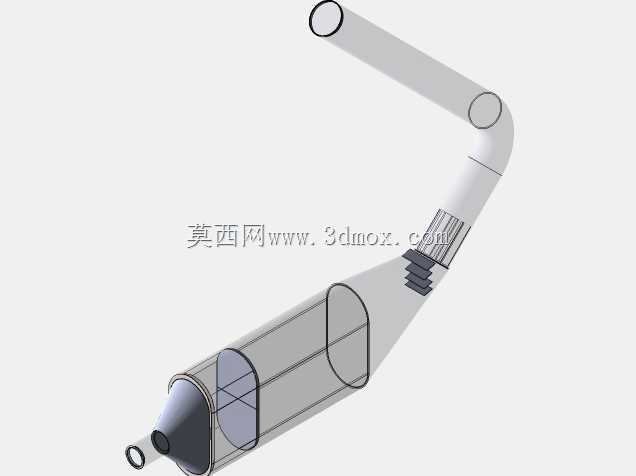

　　载体腔体的外形是椭圆柱结构，不是正圆形，这也是为了适配底盘的横向布置空间，很多车型底盘下方的横向空间要给传动轴、油箱或者悬挂部件让位，正圆形的载体会占用过多垂直或者横向空间，椭圆柱截面可以在保证载体有效容积满足排放要求的前提下，压缩某一个方向的安装尺寸，避开周边的硬点。进气端的弯管上预留了氧传感器的安装凸台，这个位置的选择很讲究，要保证传感器探头能完全处于气流中心区域，不能贴壁，不然测出来的尾气氧浓度不准，会直接影响ECU的空燃比控制，导致喷油量失准，排放超标还会亮故障灯。凸台的螺纹规格、安装角度都要和选用的氧传感器匹配，安装角度一般要倾斜一定角度，避免冷凝水积在传感器探头位置造成传感器低温损坏。

　　出气端的连接结构采用了卡箍连接的形式，配合密封垫片和后续的排气消声器段对接，这种结构的好处是装配的时候有一定的调整余量，能吸收制造环节的尺寸公差，后期维修更换的时候也不用切割整个排气管路，拆装效率更高。连接端的管径和后续消声器进气管的管径是匹配的，避免变径位置出现台阶造成气流紊流，产生额外的排气噪声。整个催化转化器的外壳采用双层不锈钢结构，中间夹有隔热衬垫，一方面是减少高温外壳向底盘周边部件辐射热量，避免车底的防腐涂层、线束护套被高温烤坏，另一方面也能保证载体的工作温度快速上升，冷启动的时候催化剂能更快达到起燃温度，降低冷启动阶段的污染物排放——要知道机动车冷启动阶段的排放占整个工况排放的七成以上，保温设计的重要性不言而喻。

　　安装固定点的设计也在这个结构里做了预留，吊耳的安装位置选在振动节点上，配合橡胶吊耳把整个排气系统悬挂在底盘上，能有效过滤排气系统的振动传递到车身，避免车内出现排气共振的嗡嗡声。固定支架的刚度要经过校核，不能太硬也不能太软，太硬隔振效果差，太软会导致排气系统晃动量过大，过颠簸路面的时候容易磕碰底盘。另外整个结构的壁厚选择也要兼顾强度和散热需求，外壳的不锈钢壁厚一般在1.5mm左右，既能承受排气的高温和气流冲击，也不会因为壁厚过大导致整体重量过高，增加整车的簧下质量，影响悬挂的响应表现。

　　在做三维建模的时候，整个管路的中心线是先通过底盘硬点拟合出来的，然后再基于中心线做扫掠生成管壁，过渡锥面和载体腔体的衔接位置做了相切约束，避免出现应力集中的尖角，车辆长期在高温振动环境下工作，尖角位置很容易出现热疲劳开裂，导致排气泄漏。载体在腔体内部的固定是通过衬垫压紧的，建模的时候要预留衬垫的压缩量，保证装配之后载体不会在腔体里窜动，不然车辆颠簸的时候载体和金属外壳碰撞很容易造成载体碎裂，整个催化器就直接失效了。
