复古轮式黄金质感野战炮结构设计

　　这款轮式野战炮的结构设计，参考了19世纪中期陆战火炮的经典构型，在还原历史装备形态特征的基础上做了结构简化，适合用于历史场景复原展示、古战题材文创开发、军事科普教具制作等场景。从实际用途来看，这类轻量化野战炮在历史上主要配属步兵单位，承担前线近距离火力支援、阵地防御、隘口封锁的任务，依靠畜力或少量人力即可完成短距离阵地转移，适配复杂地形下的机动作战需求。

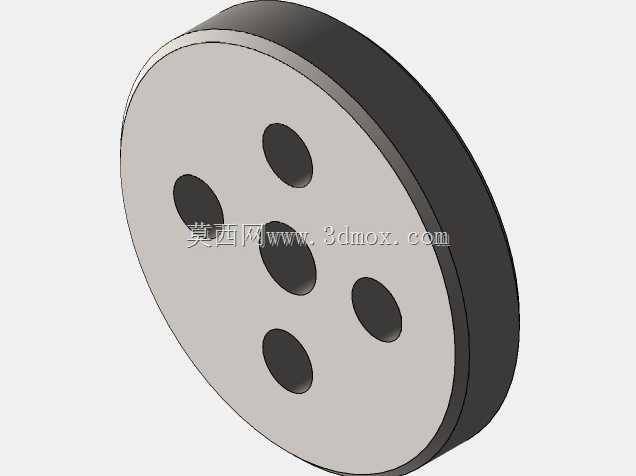

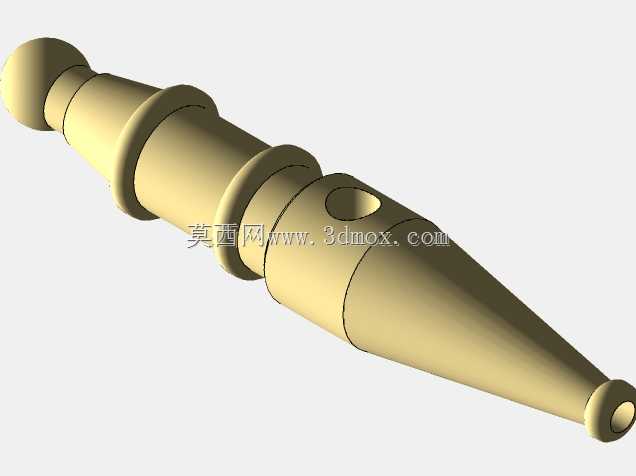

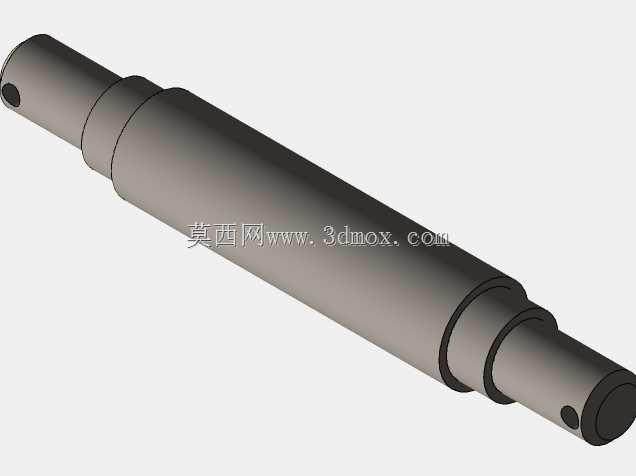

　　设计过程中优先还原了炮身与炮架的核心受力结构，炮管部分采用前细后粗的锥形轮廓，尾部加厚处理对应发射时的膛压承载需求，炮身中部设置的炮耳轴与炮架上的支撑座配合，可实现一定角度的俯仰调节，还原真实火炮的射角调整功能，炮身与炮架的连接位置预留了转动间隙，避免结构干涉。炮架部分采用双轮支撑结构，轮组采用辐条式构型，轮缘做加厚处理，模拟木质轮圈外包金属箍的历史形态，轮轴贯穿炮架下部的支撑梁，两侧轮组对称布置，保证整体结构的稳定性，移动时轮组作为行走部件，射击时炮架尾部落地形成三点支撑，抵消发射时的后坐力，保证射击精度。

　　从功能特性来看，该结构做了适度简化，省略了复杂的反后坐装置与瞄准机构，保留了火炮最核心的外形识别特征与基础运动功能，整体结构无冗余部件，各零件之间的装配关系清晰，炮身可绕耳轴转动，轮组可绕轮轴自由旋转，可直接用于3D打印制作实体模型，也可导入渲染软件制作不同材质效果的展示素材。设计时对各部件的安装边界做了明确界定，炮管的最大外径不超过轮组的内侧间距，保证炮身俯仰时不会与轮组发生碰撞，炮架的支撑腿长度经过匹配，当炮架处于水平放置状态时，炮口高度与历史同类型火炮的实际火线高度比例一致，轮组的直径与炮身长度比例控制在1:3.2左右，符合真实装备的尺寸比例关系，避免出现比例失调的问题。

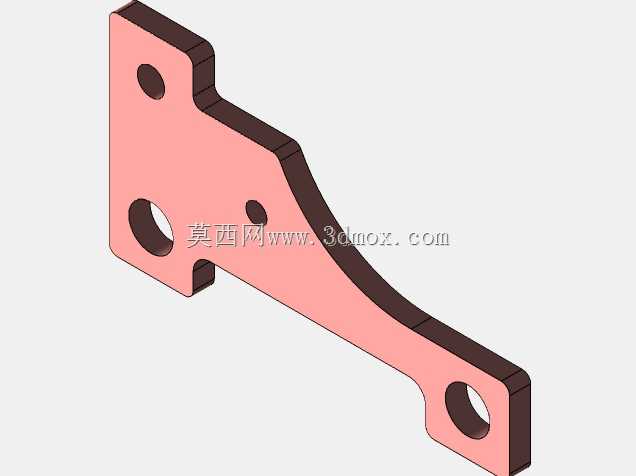

　　在细节处理上，炮架上部的固定箍采用对称布置的结构，将炮身耳轴的支撑座牢牢固定在炮架主梁上，各连接位置的倒角处理模拟了金属铸造件的圆角特征，没有尖锐的棱角，还原了早期工业铸件的工艺特点。炮管内壁做了等直径通孔处理，若用于制作发射软弹的模型玩具，可直接在通孔内加装发射机构，无需二次扩孔加工。轮组与轮轴的配合采用间隙配合，装配后轮组转动无卡滞，同时不会出现轴向窜动的问题，炮架尾部的支撑面做了平面处理，放置在平面上时不会出现晃动。

　　从应用拓展角度来看，该结构可根据不同使用场景调整材质参数，若用于博物馆展陈模型，可将炮身部分调整为黄铜材质，炮架调整为胡桃木材质，轮组做旧处理模拟磨损痕迹，提升历史真实感；若用于儿童玩具制作，可将所有棱角做更大的圆角处理，选用安全环保的塑料材质，适当缩小整体尺寸方便手持；若用于战棋桌游配件，可将尺寸等比例缩小至15mm比例，适配桌面战棋的尺寸体系。设计过程中对各零件的壁厚做了统一控制，最小壁厚不小于1.2mm，保证3D打印时不会出现壁厚过薄导致的打印失败问题，同时也满足注塑加工的壁厚要求，可直接开模批量生产。
