立式双缸往复式蒸汽动力装置结构设计

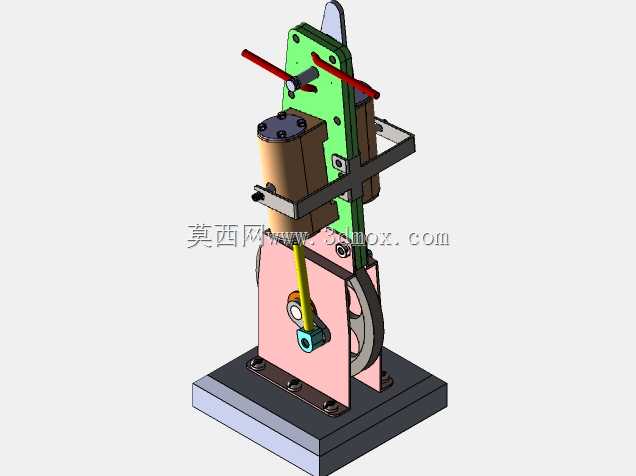

　　这套立式双缸往复式蒸汽动力结构，在小型蒸汽动力演示、科普教具制作以及复古动力装置复刻场景中有着明确的应用定位，不同于工业级大型蒸汽机组的厚重设计，该结构走紧凑化集成路线，所有功能部件都围绕立式中心支架完成布局，最大限度压缩了设备的横向占用空间。从实际用途来看，该结构可直接作为小型蒸汽动力输出单元，搭配小型锅炉即可实现旋转动力输出，能够驱动微型发电机、小型传动演示台等负载，也可作为机械原理教学的实体演示件，直观展示蒸汽膨胀做功、曲柄滑块传动、配气机构协同动作的完整过程，相比平面原理图更具实操参考价值。

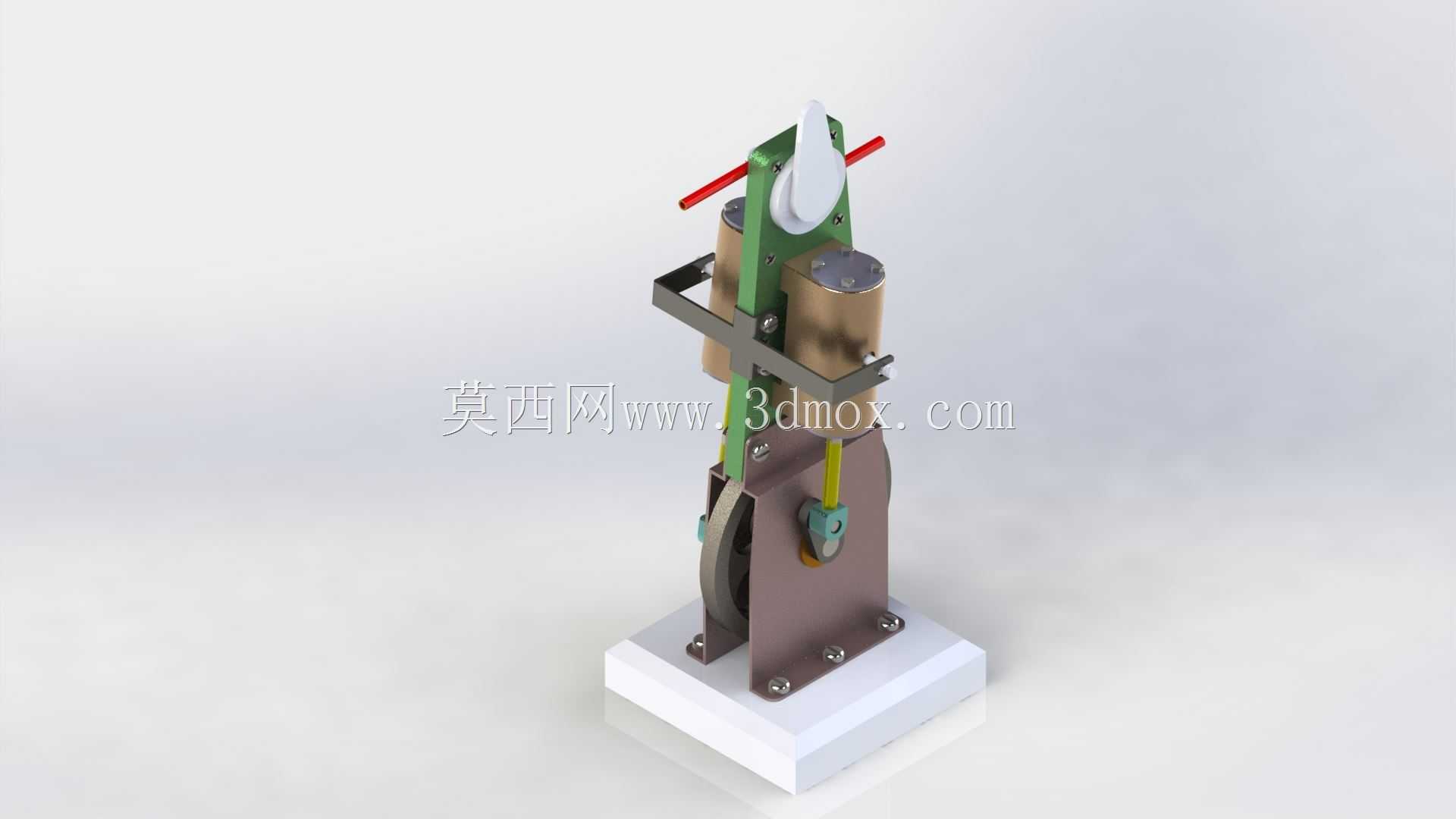

　　在功能特性设计上，该结构采用对称双缸布局，两个做功缸体沿立式支架对称布置，能够抵消单缸往复运动产生的侧向惯性力，让整机运行过程的振动幅度控制在较低水平，不需要额外加装厚重的减震底座即可稳定运行。配气机构集成在缸体上部支架位置，通过联动杆件与下部的曲柄传动组连接，能够随主轴转动自动完成进排气的时序切换，不需要额外设置独立的配气驱动单元，简化了整体传动链路。下部的木质基座承担整机承重与安装定位功能，基座上预留的安装孔位与金属支架的固定脚完全匹配，安装时只需要将支架对位锁紧即可完成整机固定，不需要额外做适配性加工。

　　设计思路上，整个结构优先考虑装配便捷性与运动可靠性，所有运动部件的连接位置都采用销轴定位方式，既保证了转动副的活动间隙，也方便后期拆解维护；缸体与支架的连接采用快拆式紧固件，不需要专用工具即可完成缸体的拆卸检查，适配教学场景下频繁拆装演示的需求。传动部分的曲柄飞轮组设置在支架下部靠近基座的位置，利用飞轮的自重降低整机重心，进一步提升运行稳定性，飞轮的配重经过对称校准，转动过程中不会出现偏摆蹭碰支架的问题。

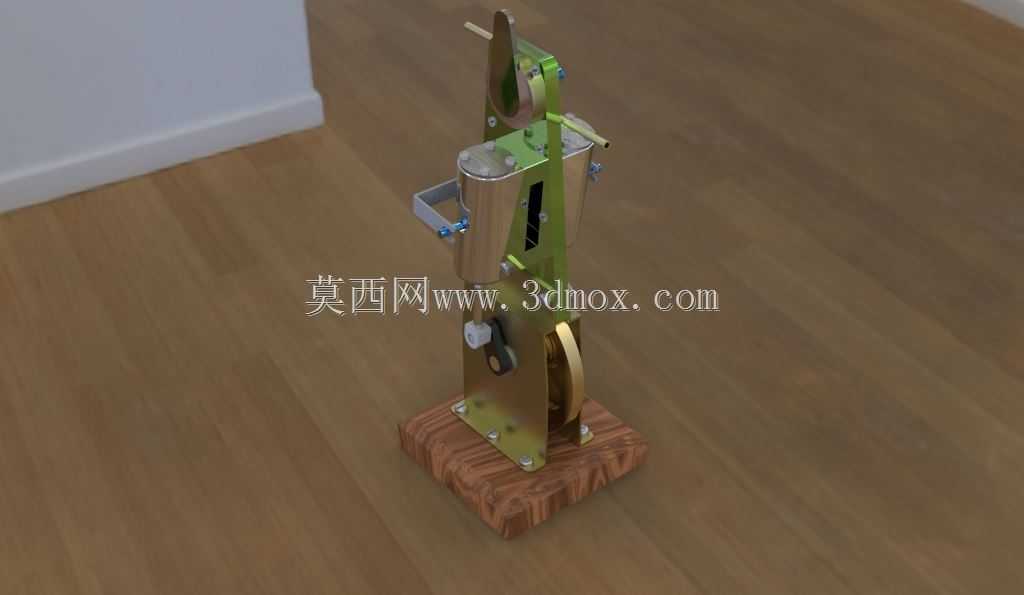

　　从外形尺寸与安装边界来看，该结构整体为立式长条形布局，横向最大尺寸不超过单缸外延加支架厚度的总宽度，纵向尺寸从基座底面到顶部操作杆顶端控制在合理范围内，安装时只需要预留出曲柄转动的圆周空间、缸体上下运动的行程空间即可，不需要额外预留过大的操作间隙，适合放置在桌面台面上使用。基座的木质材质既起到隔温作用，避免缸体传导的热量直接烫坏安装台面，也提升了整机的外观质感，适配展示类场景的摆放需求。

　　在细节结构处理上，缸体的密封位预留了标准密封件的安装槽，不需要二次加工即可直接适配常规规格的密封填料，保证蒸汽做功过程的气密性；联动杆件的连接位置都设置了润滑注油点，日常维护时可以直接在点位加注润滑油，不需要拆解结构即可完成保养；顶部的手动操作杆可以在初始启动时手动拨动主轴，帮助设备越过止点位置顺利启动，不需要额外设置启动助力结构。整个结构的所有零部件都采用标准化的连接尺寸，单个零件损坏后可以直接按照对应尺寸加工替换，不需要整机报废，降低了长期使用的维护成本。
