全向移动麦克纳姆轮结构设计方案

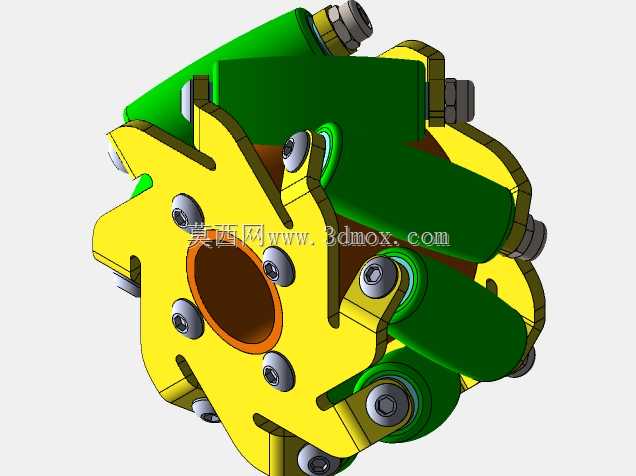

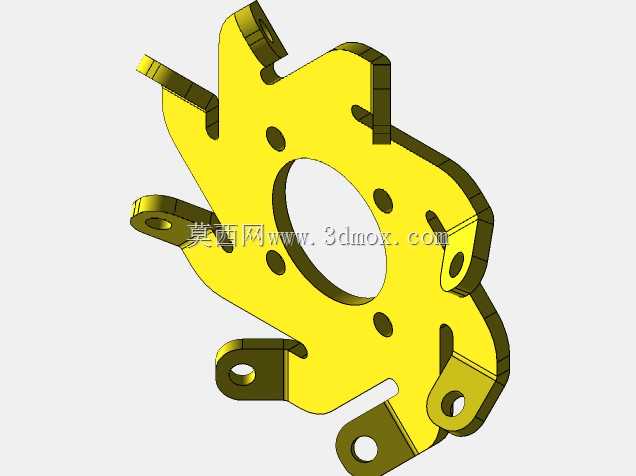

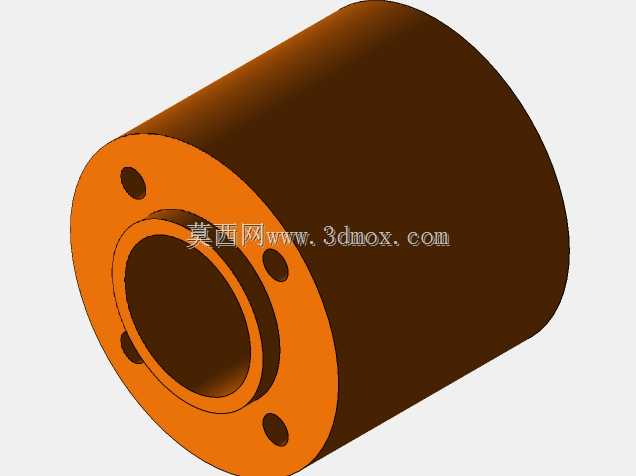

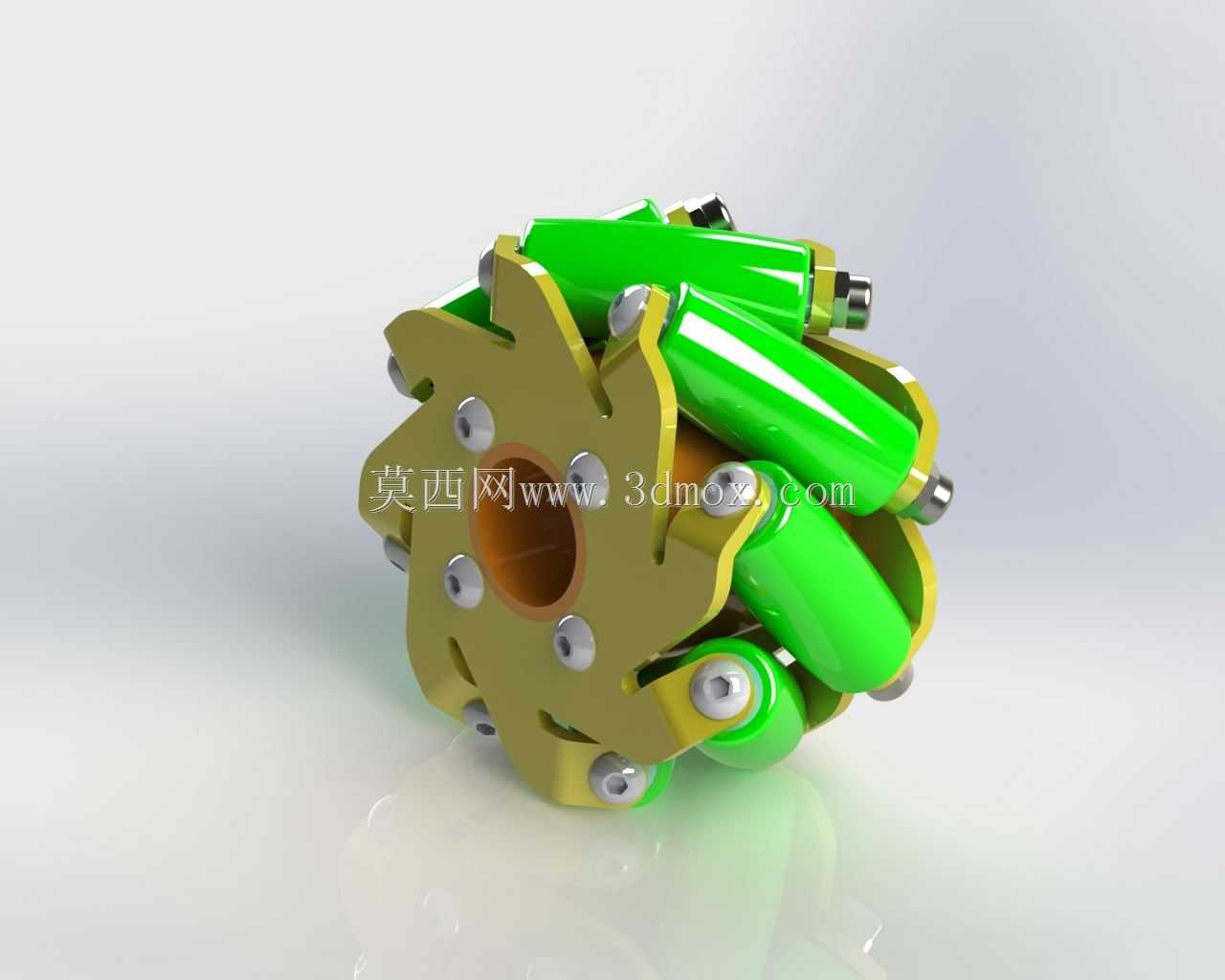

　　在仓储物流AGV、智能巡检机器人、窄通道作业转运平台这类对空间移动灵活性要求极高的设备场景里，常规转向轮组受转向半径限制，很难在货架间隙、设备排布密集的车间内完成横移、斜行、原地回转这类动作，麦克纳姆轮的结构特性刚好能解决这类移动痛点。这套轮组采用多组周向排布的鼓形辊子作为接触地面的执行部件，辊子自身的轴线与轮体主轴线呈固定夹角，当多个轮组按照指定旋向搭配布置时，通过调整不同轮组的转速差与转向组合，不需要额外设置转向驱动机构，就能实现载体在平面内任意方向的移动，完全省去了传统轮系需要预留的转向空间。从结构设计逻辑来看，轮体的核心承载基体采用辐板式结构，中心设置与驱动轴配合的安装孔，孔位周边预留了键槽与紧固螺钉的安装位，

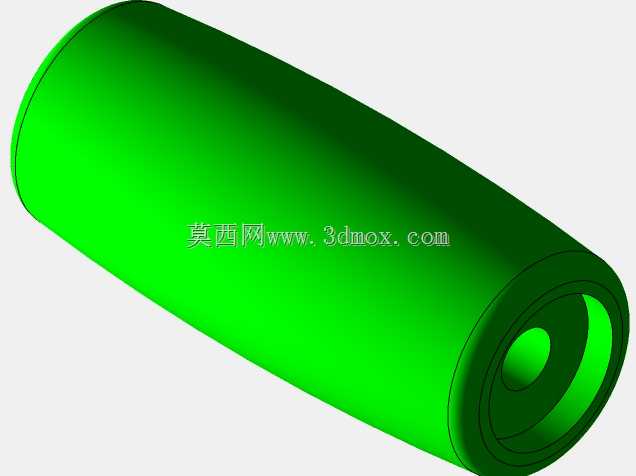

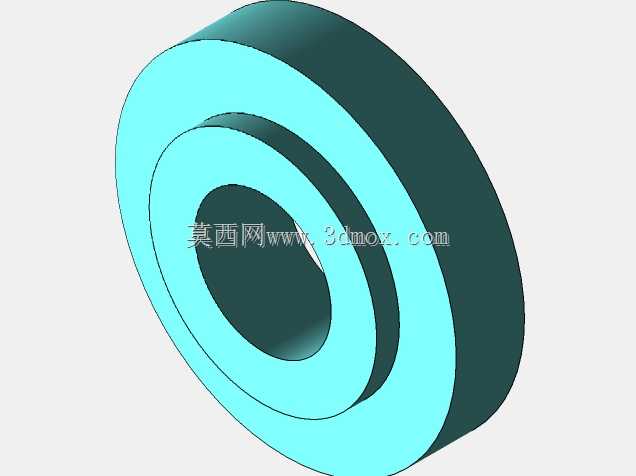

　　保证动力传递过程中不会出现打滑松脱的问题；周向均匀分布的辊子安装座与基体一体加工成型，每个安装座上都设置了辊子转轴的定位孔与轴承安装位，辊子两端采用小尺寸深沟球轴承支撑，保证辊子在受径向载荷时能灵活转动，不会出现卡滞。辊子的外轮廓采用鼓形修型设计，接触地面时能保证始终是线接触状态，避免轮组转动过程中出现接触点跳变带来的运行震动，同时辊子外层包覆高摩擦系数的弹性材质，既能在光滑环氧地坪、水磨石地面上提供足够的附着力，也能缓冲地面微小凸起带来的冲击，降低运行噪音。在安装边界的匹配上，这套轮组的轴向厚度控制在适配常规AGV底盘侧边安装的尺寸范围内，轮体外径的选型覆盖了中小载重转运设备的常用规格，

　　安装时只需要保证四个轮组的辊子夹角方向按照标准的X型或O型布置，搭配对应的差速控制程序就能实现全向移动功能，不需要对底盘结构做额外的定制化改造。实际应用中，这类轮组不需要像传统舵轮那样预留转向机构的安装空间，能有效压缩底盘的整体高度，对于需要潜入货架下方进行顶升转运的AGV设备来说，更低的底盘高度意味着能适配更多规格的仓储货架，提升场地的空间利用率。设计过程中需要重点关注辊子的排布角度与安装间隙，角度偏差过大会导致轮组运动解算出现误差，载体移动时会出现走偏、震颤的问题；辊子之间的间隙既要保证转动时不会出现互相干涉，也要尽可能缩小间隙，避免轮组经过地面缝隙、小尺寸障碍物时出现卡滞。另外轮体基体的材质选用兼顾强度与重量的金属材料，

　　在满足承载要求的前提下尽可能降低轮组自身的转动惯量，减少驱动电机的负载，提升启停响应速度。辊子的转轴采用高强度不锈钢材质，能承受长期交变载荷带来的疲劳冲击，避免长时间运行后出现转轴变形、断裂的问题。在设备维护层面，这套轮组的辊子采用模块化安装设计，单个辊子出现磨损损坏时，只需要拆下对应位置的紧固螺钉就能单独更换，不需要将整个轮组从底盘上拆下，大幅降低后期维护的时间成本。对于需要在狭小空间内完成精准对位的作业场景，比如自动化产线的物料接驳、立体仓库的货物转运、狭小舱室内的巡检作业，这种全向轮结构能让设备的移动路径规划更加灵活，不需要设计复杂的转向避让路径，能有效提升作业效率，减少场地内的通道预留宽度，提升整体空间的使用效率。
