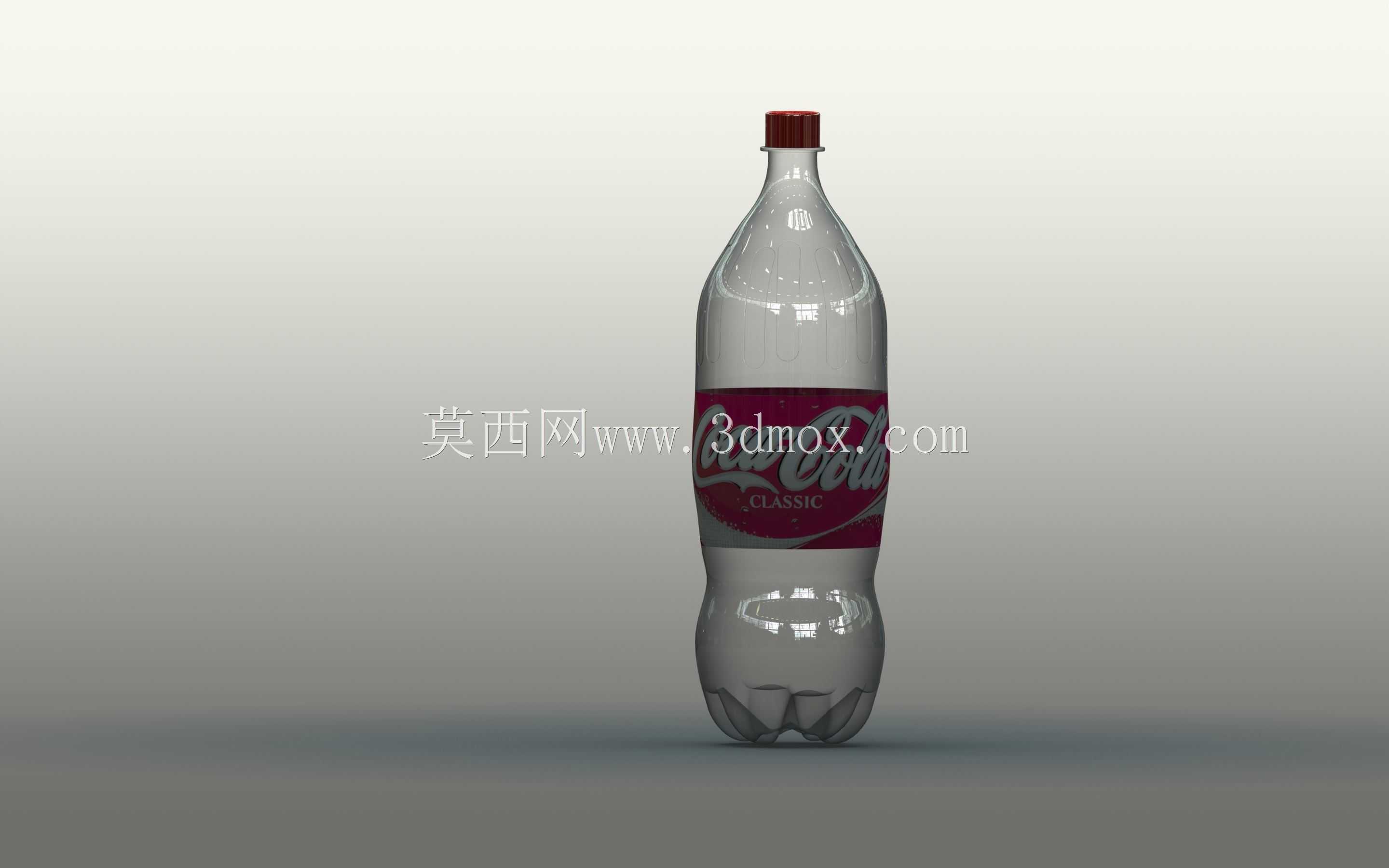

大瓶装经典可口可乐包装容器三维造型

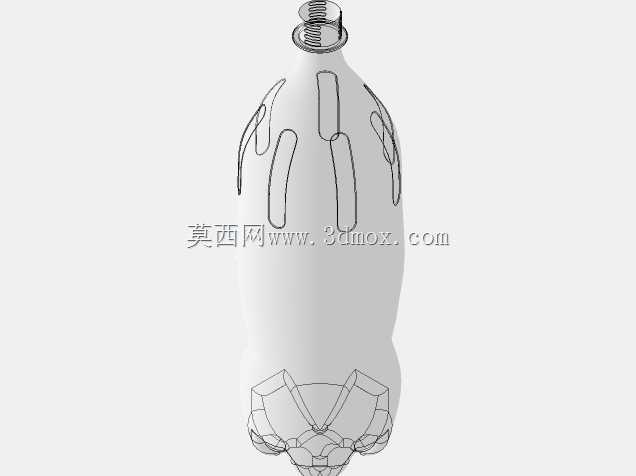

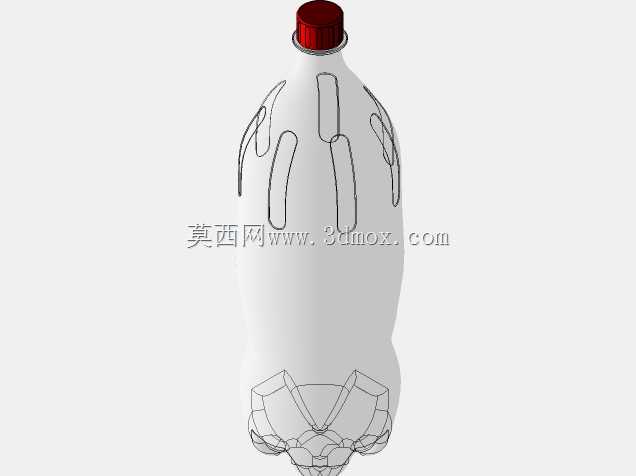

　　日常快消品的包装结构设计中，大容量PET饮料瓶的三维建模是包装结构验证、灌装生产线适配、终端陈列模拟的核心基础环节，这款大瓶装可乐瓶的造型完全贴合主流碳酸饮料的量产工艺要求，从结构设计逻辑上充分兼顾了吹塑成型可行性、灌装作业适配性、终端握持使用体验、堆码运输强度等多维度的工程需求。瓶身整体采用食品级PET材质对应的等壁厚设计思路，主体曲面做了渐进式的弧度过渡，从瓶肩位置开始向下平滑延展，瓶身中段做了微收腰的曲面处理，这个结构并非单纯的造型美观考量，一方面是匹配消费者单手握持时的手掌贴合度，降低大容量瓶身握持时的滑脱风险，另一方面是在吹塑成型过程中平衡型坯各位置的拉伸比，避免瓶身局部壁厚过薄导致的承压不足问题。

　　碳酸饮料内部充有二氧化碳，常温下内部存在稳定正压，瓶底采用了经典的多瓣式内凹结构，五瓣对称的内凹筋位可以均匀分散内部压力带来的瓶底形变应力，避免瓶底在存储、运输过程中出现鼓胀导致的放置不稳，同时内凹结构也能在吹塑冷却阶段提升瓶底的结构刚性，减少冷却过程中的收缩变形量。瓶口位置采用标准的碳酸饮料螺纹瓶口结构，匹配对应的防盗瓶盖，螺纹的导程、牙型高度都严格适配量产封盖设备的旋盖头参数，瓶口的密封面做了平整的环形贴合面，保证瓶盖压合后密封垫可以完全贴合，避免运输过程中出现漏液、泄压问题。瓶肩位置做了平缓的圆弧过渡，没有尖锐的折角，既可以避免吹塑过程中出现应力集中导致的瓶肩开裂，也能在灌装过程中让液体顺畅流入瓶内，减少灌装时的液体飞溅、

　　泡沫溢出问题。标签粘贴区域做了整圈的微凹平面处理，这个区域的曲面曲率保持一致，保证热缩标签或者不干胶标签粘贴后不会出现褶皱、翘边，标签区域上下位置做了细微的凸棱限位，既可以在套标作业时给标签定位，也能在堆码过程中减少上下瓶体之间的标签摩擦刮花。从安装与适配边界来看，这款瓶型的最大外径、总高度都完全匹配主流2L级碳酸饮料灌装线的拨瓶轮、导板、卡瓶位的尺寸参数，不需要对现有灌装生产线的工装夹具做调整就可以直接适配生产，瓶身的重心位置设计在瓶身总高度的下三分之一处，满瓶状态下放置稳定性更好，在输送线运行过程中不容易出现倒瓶问题。空瓶状态下瓶身的轴向承压能力满足堆码三层的强度要求，

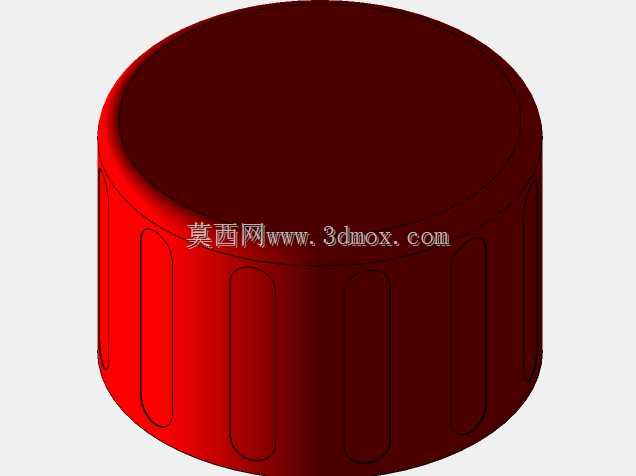

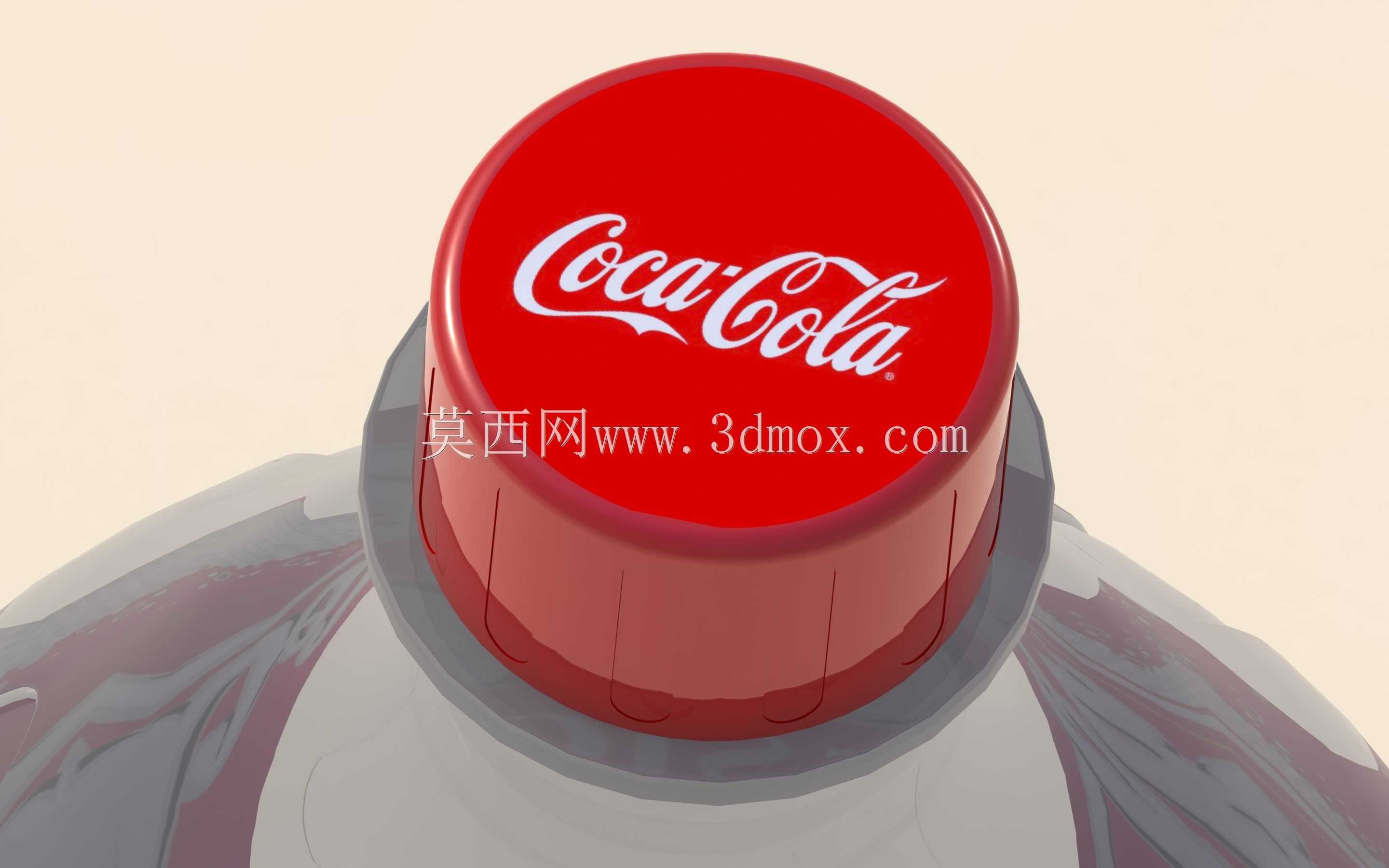

　　仓储运输过程中上层箱体的载荷可以通过瓶身的加强筋结构均匀传导，不会出现瓶身压瘪变形的问题。建模过程中对所有曲面做了G2连续处理，曲面之间没有生硬的折边，导出的模型可以直接用于吹塑模具的型腔加工，也可以导入灌装线仿真软件中做运动干涉验证，还能用于终端陈列的场景渲染、包装打样的结构验证。瓶身的握位区域做了细微的磨砂纹理对应结构，实际生产中这个区域的模具表面做蚀纹处理，提升握持时的摩擦力，手上沾有冷凝水的时候也能稳定握持，不会打滑。瓶盖部分采用标准的单断点防盗环结构，旋开时防盗环会自动断开，给消费者明确的开瓶提示，瓶盖顶部的内凹结构可以和瓶底的凸起结构匹配，堆码的时候上层瓶底可以嵌入下层瓶盖的凹槽内，提升整托堆码的稳定性，减少运输过程中的垛位滑移。
