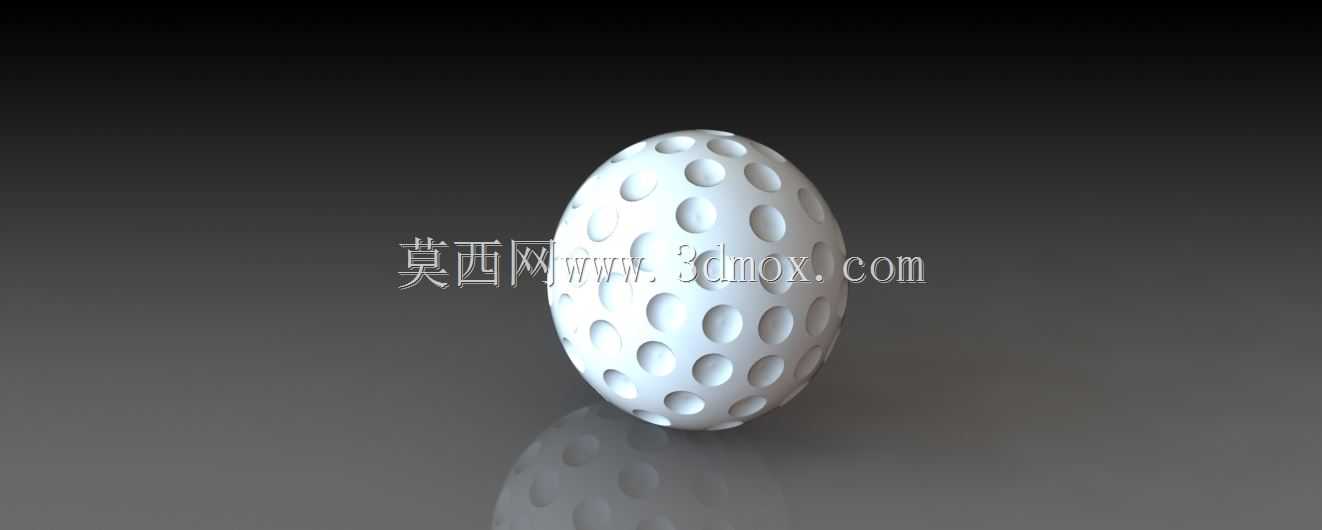

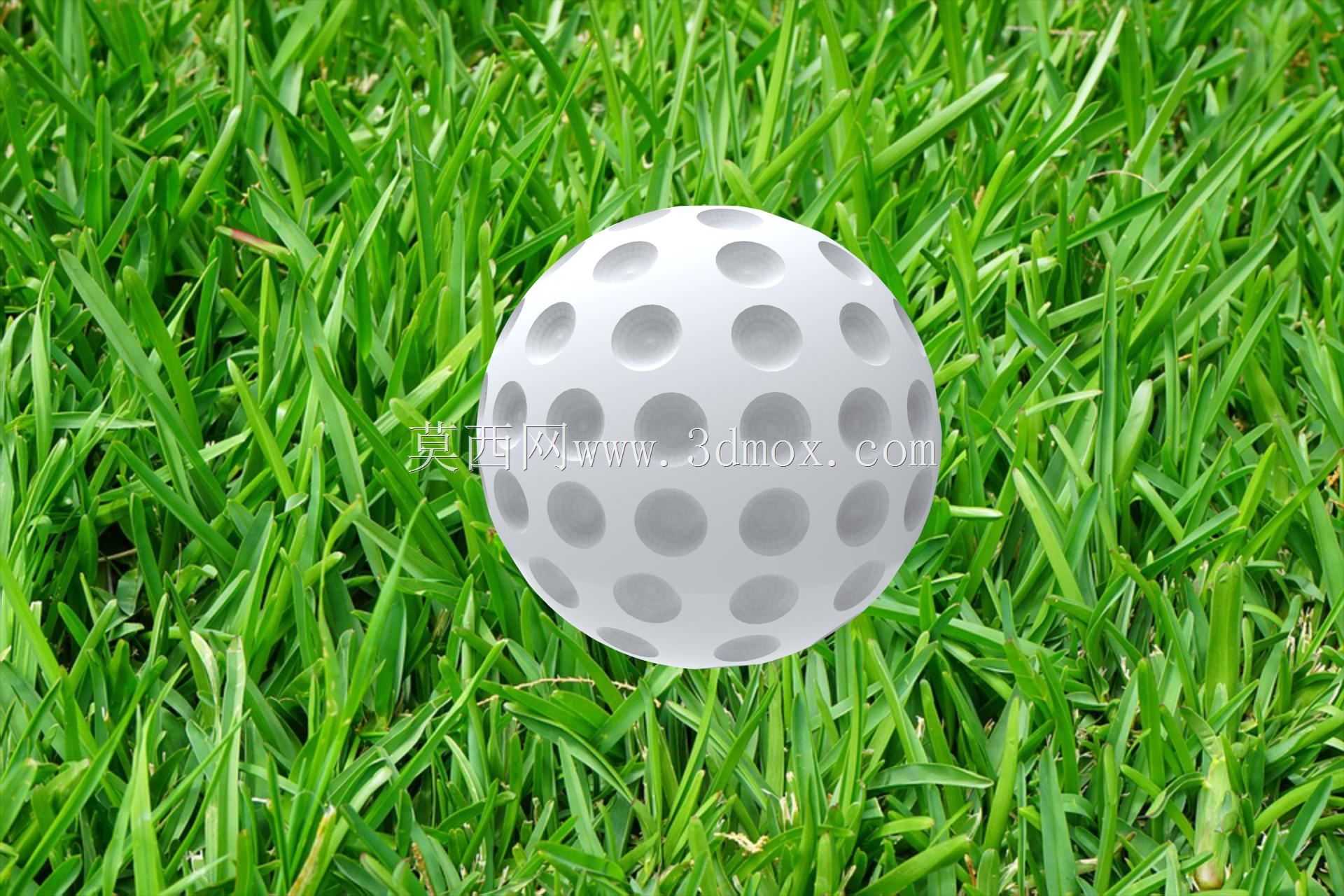

带凹坑纹理表面的高尔夫球结构设计

　　做这款高尔夫球的三维结构时，最先要考虑的是实际击球过程中的空气动力学表现，很多新手建模容易把球面做成光滑曲面，实际量产的高尔夫球表面均匀分布的圆形凹坑，核心作用是在飞行过程中扰乱球面周边的层流边界层，让湍流附着在球面更久的位置，减小尾部的低压涡流区，从而降低空气压差阻力，同时能提升升力表现，让击球后的飞行距离更远、轨迹更稳定。建模过程中首先要确定球体的基准直径，常规比赛用高尔夫球的直径不小于42.67mm，建模时取整到42.7mm作为球体的基本轮廓，球体为空心薄壁结构，壁厚根据不同的产品定位在1.5mm到2.5mm之间调整，内部核心通常为弹性橡胶材质，外层为硬质耐磨的合成树脂层，建模时可以先做整体实心球体，

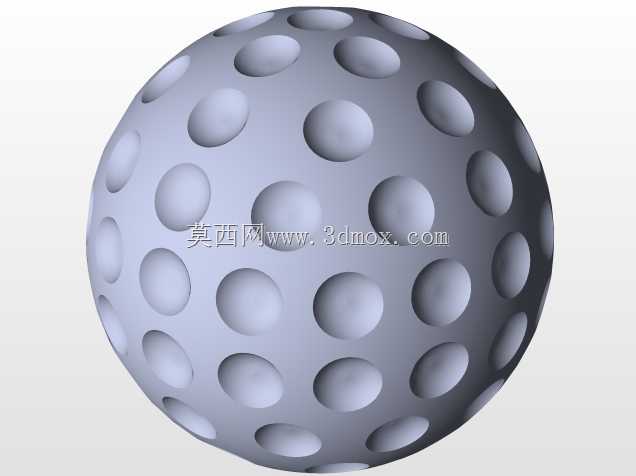

　　再通过抽壳命令完成内部空腔的构建，之后处理表面的凹坑特征。凹坑的排布不能是简单的阵列，要避免出现规则的线性排列，否则飞行过程中会因为气流的周期性扰动产生轨迹偏移，实际设计中采用球面多面体分块的方式，将整个球面拆分为若干个近似正五边形、正六边形的区域，每个区域内排布3到5个直径一致的凹坑，凹坑的直径通常在3mm到5mm之间，深度在0.2mm到0.4mm之间，凹坑的边缘做R0.1mm的圆角过渡，避免应力集中，同时防止击球时表面出现应力开裂。建模时先在单个分块区域内做出单个凹坑的切除特征，凹坑的截面为带圆弧过渡的浅凹结构，不是简单的圆柱形盲孔，底部为球面，曲率和整体球面的曲率做平滑衔接，保证凹坑和球面的连接处没有突兀的棱边。

　　完成单个凹坑后，通过球面阵列的方式将特征复制到整个球面，阵列过程中要调整每个分块的旋转角度，让相邻区域的凹坑排布错开，避免出现贯通的直线沟槽，阵列完成后要逐个检查凹坑之间的间距，最小间距不小于1mm，防止壁厚过薄导致成型时出现缩痕。这款模型的应用场景除了常规的高尔夫运动器材设计之外，还可以用于空气动力学教学演示、球面纹理结构的参考设计，很多工业领域的减阻结构设计都会参考高尔夫球的凹坑原理，比如部分高速列车的车身表面、无人机的机翼表面、甚至部分管道的内壁结构，都会借鉴这种凹坑湍流减阻的思路，所以建模时要保证凹坑的尺寸比例、排布方式和实际量产产品一致，不能随意调整凹坑的深度和密度，否则就失去了结构参考的价值。

　　设计过程中还要考虑成型工艺的可行性，因为高尔夫球通常采用注塑或者模压成型，表面的凹坑特征要保证拔模角度，虽然凹坑深度很浅，但是每个凹坑的侧壁都要做不小于0.5度的拔模斜度，方便模具脱模，避免成型时凹坑边缘出现拉伤。另外球体的合模线位置要选在凹坑之间的平整区域，不能让合模线穿过凹坑特征，否则后续的抛光工序会破坏凹坑的轮廓精度。建模完成后要做整体的质量属性检查，常规高尔夫球的质量在45g到46g之间，通过调整内部空腔的直径、外层材料的密度参数，可以匹配对应的质量要求，同时要检查整个球面的曲率连续性，凹坑和球面的衔接位置要做到G1连续，不能出现折面，否则渲染或者后续做流体仿真的时候会出现计算误差。很多初学者做这类球体模型时，容易出现凹坑阵列后部分特征变形、球面出现破面的问题，这是因为阵列时的基准轴选择不对，应该以球心作为阵列的公共基准点，每个凹坑的特征草图平面都要垂直于对应位置的球面法线方向，这样才能保证每个凹坑的深度一致，不会出现一侧深一侧浅的问题。另外在做结构验证的时候，可以将模型导入流体仿真模块，对比光滑球面和带凹坑球面的风阻系数，就能直观看到凹坑结构的减阻效果，这也是这款模型除了外观展示之外的实际工程价值，不管是做运动器材的结构设计，还是做工业减阻结构的方案验证，这个模型的结构细节都能提供准确的参考依据。
