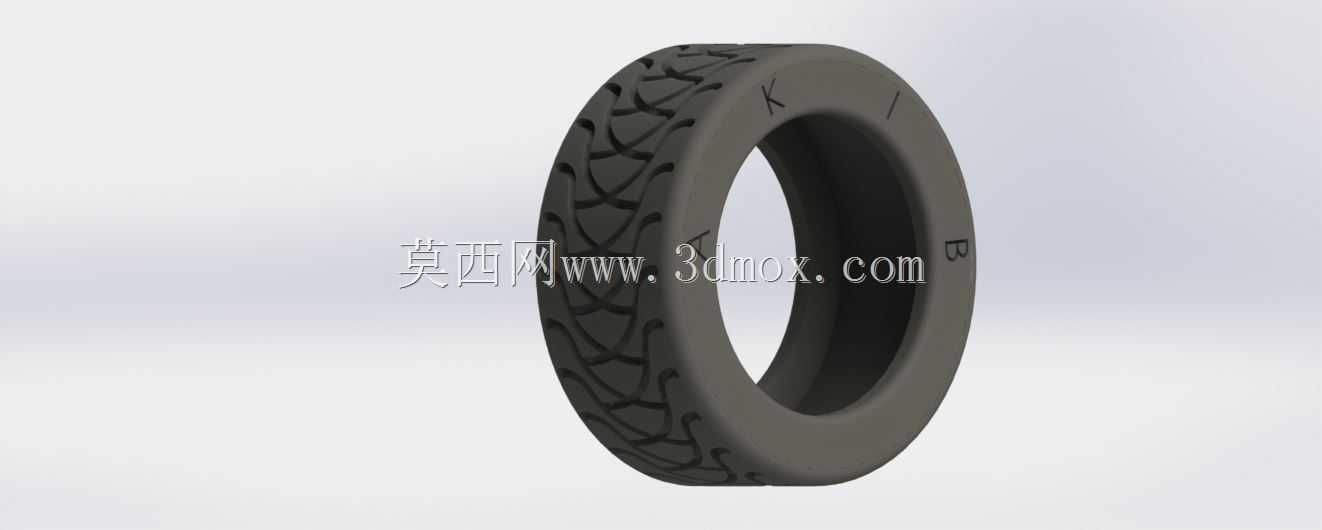

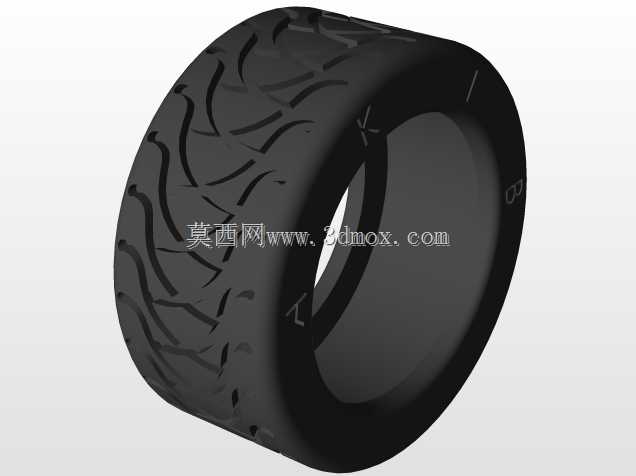

乘用车橡胶轮胎结构三维设计模型

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，这个模型还原了民用乘用车子午线轮胎的完整结构，胎面采用交错式块状花纹设计，花纹沟槽的走向兼顾了干地抓地与雨天排水需求，横向沟槽与纵向主排水沟的连通性做了细节还原，能直观看到不同花纹块的排布角度，避免建模时出现花纹对称度偏差的问题。做总布置校核时，轮胎的安装边界直接决定了轮罩内板的冲压成型深度，也影响转向节、下摆臂的运动包络计算，这个模型的胎侧弧度、胎圈厚度都按照常规民用小排量乘用车的轮胎参数做了等比例还原，胎圈位置的环形刚性结构区域做了明确的结构区分，能直接用于轮辋装配的干涉检查，不用再单独拆分胎圈的装配基准面。很多新手建模时容易忽略胎面花纹的拔模角度，

　　实际橡胶硫化成型时，花纹块的侧壁需要预留合理的出模斜度，这个模型里的花纹块侧壁都做了符合生产工艺的斜度处理，没有出现直角倒扣的结构，能直接作为橡胶模具设计的参考基底，不用再二次修正花纹的工艺性问题。从实际使用场景来看，这类轮胎主要适配铺装路面的家用乘用车，胎面花纹块的刚度分布做了差异化设计，胎肩位置的花纹块刚度更高，能承受转向时的侧向载荷，胎面中部的花纹块更细碎，兼顾行驶时的静音表现，模型里把不同位置花纹块的厚度差都做了细节呈现，能用于轮胎接地压力分布的仿真前处理，不用再重新绘制胎面的网格划分基准。做悬架K&C特性仿真时，轮胎的径向刚度、侧向刚度参数需要和结构尺寸匹配，这个模型的断面高宽比符合常规家用轿车轮胎的设定，

　　胎体的环形轮廓曲率准确，能直接提取断面曲线用于轮胎刚度特性的参数标定，减少前期建模的重复工作量。胎侧的标识区域做了平整化的结构预留，实际生产中胎侧需要模压规格参数、品牌标识，这个位置的平面度在模型里做了还原，不会出现曲面曲率过大导致标识模压不清晰的问题。在做整车碰撞仿真时，轮胎的失效模型需要准确的结构几何作为支撑，这个模型的胎体厚度、胎圈钢丝圈的环形位置都做了符合实际产品的结构分层，能直接用于划分实体网格，不用再通过断面测量重新构建几何结构。很多时候做改装车的轮辋匹配，需要确认轮胎和轮辋的配合过盈量，这个模型的胎圈内径尺寸、胎圈座的角度都符合标准轮辋的配合要求，能直接和标准轮辋模型做装配配合，

　　快速验证不同偏距轮辋下轮胎与轮罩的间隙是否满足设计要求，避免实车装配时出现转向干涉、颠簸路况下轮胎摩擦轮罩的问题。胎面的花纹沟槽深度也按照常规新轮胎的深度做了还原，能用于轮胎磨损极限的结构演示，也能作为轮胎抓地力仿真的几何基础，不用再单独调整沟槽的深度参数。
