汽车限速器配套减速发电传动结构

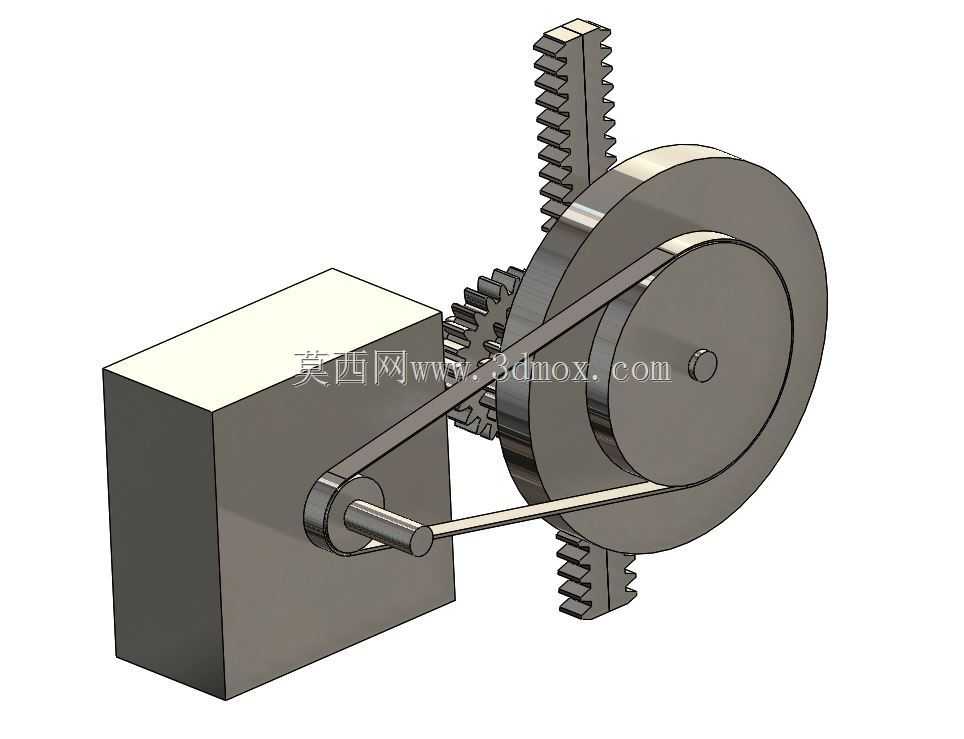

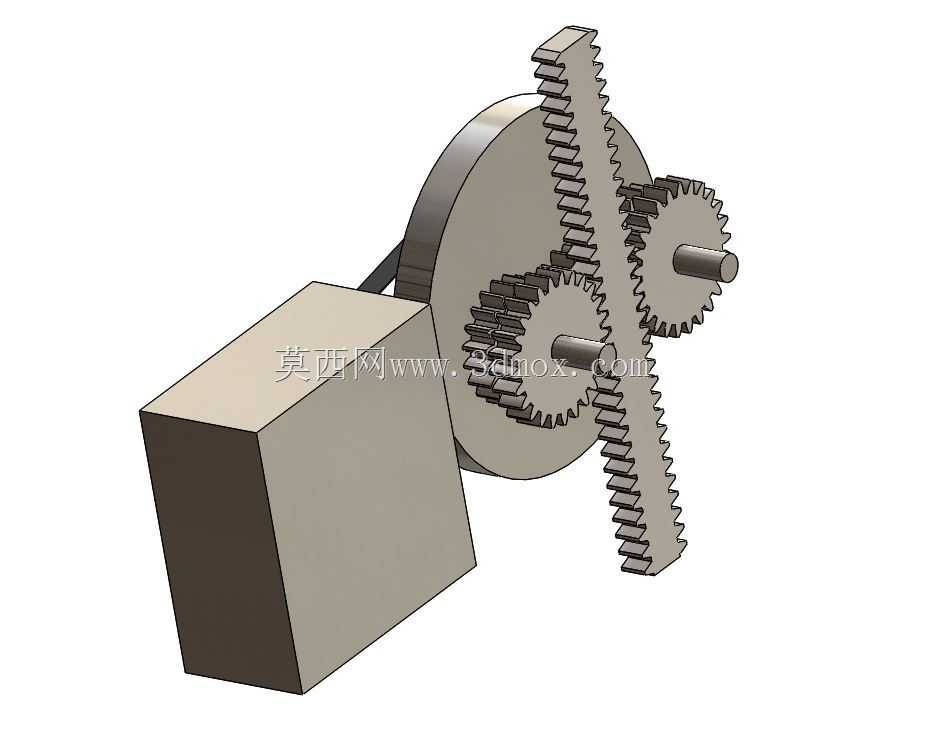

　　这套减速发电结构的核心应用场景，是匹配车辆经过限速器路段时的动能回收环节，日常道路场景中，车辆驶过强制减速带、限速器这类强制控速设施时，原本会通过悬挂震动、轮胎摩擦耗散掉的多余动能，可通过这套结构完成机械能到电能的转化，回收的电能可直接供给车载低功耗传感器、路边警示标识供电模块，或是并入车载储能回路补充低压电瓶电量，避免动能的无意义耗散。从实际功能落地的角度看，这套结构不需要改动车辆原有动力传动链路，可作为附加模块布置在底盘靠近限速器接触端的位置，当车辆压过限速器的凸起结构时，和路面凸起啮合的齿条会产生直线往复位移，齿条直接和双联齿轮组的大直径齿轮啮合，将直线运动转化为旋转运动，双联齿轮的小直径齿轮和大带轮同轴固连，

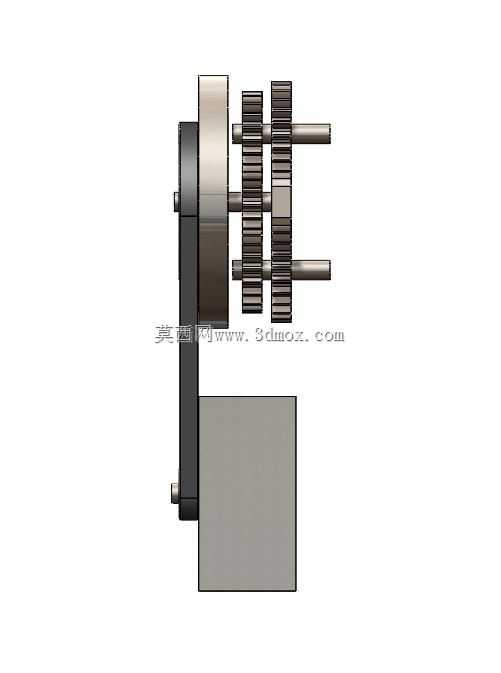

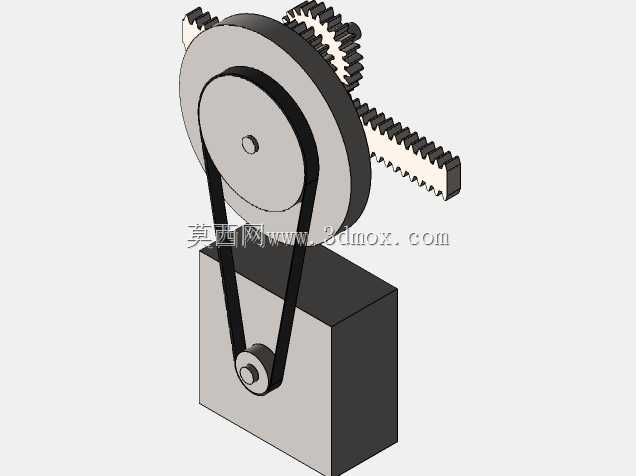

　　通过齿数比的匹配完成一级减速增扭，再通过V带传动将扭矩传递到和发电机输入轴连接的小带轮侧，完成二级减速，让发电机输入轴维持在适合发电的转速区间，避免转速波动过大导致的发电效率不稳、电压冲击问题。设计阶段首先考虑的是不同车型底盘的安装边界，整套结构的安装基座采用方块式一体化设计，基座上预留的带轮轴安装孔、发电机固定位都采用同轴度公差0.02mm的设计基准，安装时不需要额外做适配工装，直接通过基座上的四个沉头固定孔就可以锁附在底盘预留的安装支架上，横向安装尺寸控制在不超出车辆轮距内侧边界，纵向安装位置避开底盘管线、悬挂摆臂的运动行程，垂向预留的齿条伸缩行程足够覆盖常规限速器30-50mm的凸起高度，不会出现齿条顶死、结构卡滞的问题。

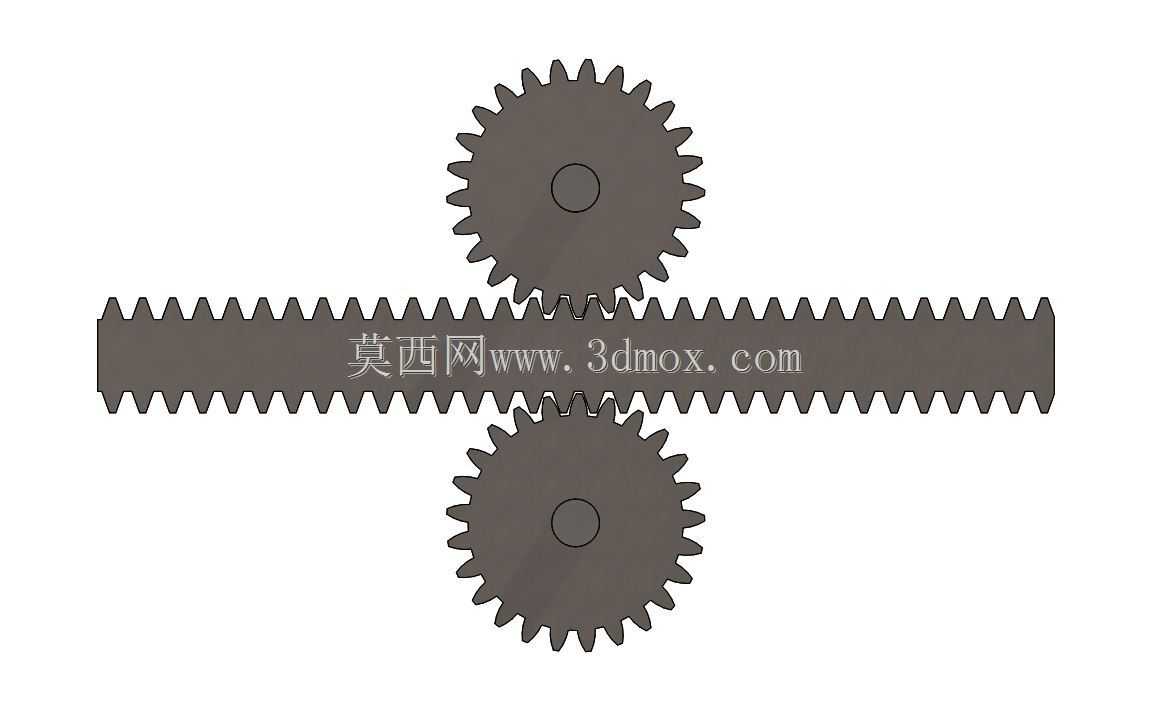

　　传动链路的设计上，特意选用了V带传动作为二级传动的核心部件，一方面带传动本身具备过载打滑的特性，当车辆驶过限速器速度过快、齿条输入转速突增时，带轮间的打滑可以卸掉瞬时冲击载荷，避免齿轮断齿、发电机轴过载变形的故障；另一方面带传动的静音表现优于纯齿轮传动，不会在车辆行驶过程中产生额外的传动异响，影响驾乘体验。齿轮组的参数匹配上，齿条的模数和啮合齿轮的模数保持一致，齿侧间隙控制在0.1-0.2mm之间，既保证齿条直线运动时的传动顺畅，不会出现卡齿问题，也不会因为间隙过大导致传动回程差过大，影响动能传递效率。大带轮和小带轮的直径比经过多轮匹配，确保齿条在常规车辆过限速器的速度区间内移动时，

　　发电机的输入转速稳定在额定转速的60%-90%区间，兼顾发电效率和结构使用寿命。实际使用过程中，这套结构不需要额外的控制机构介入，完全依靠机械结构的传动匹配完成能量转化，可靠性远高于带电子控制模块的能量回收装置，在低温、扬尘、涉水这类复杂车载工况下，只要做好齿轮副、带轮的基础密封防护，就可以长期稳定工作，不需要频繁维护。针对不同吨位的车型，只需要调整齿轮组的齿数比、带轮的直径比，以及齿条的额定承载强度，就可以快速适配从小型乘用车到轻型商用车的不同安装需求，不需要对整体结构布局做颠覆性改动，通用化程度较高。结构的外露运动部件都预留了防护罩的安装位，后期加装防护罩后可以避免行驶过程中卷起的碎石、泥沙卡入齿轮啮合面、带轮槽内，进一步降低故障概率。
