小型带花纹橡胶轮胎结构三维数模

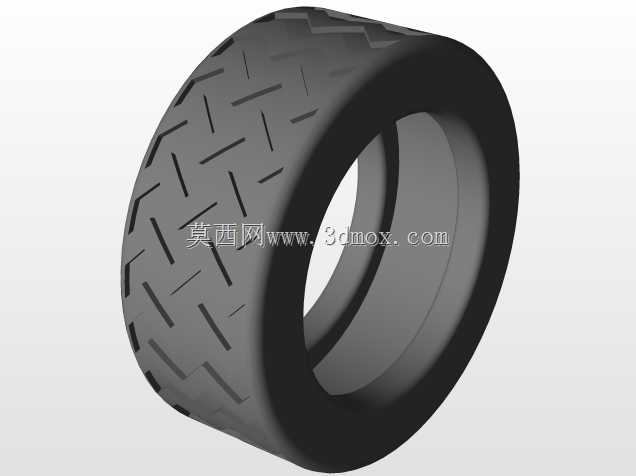

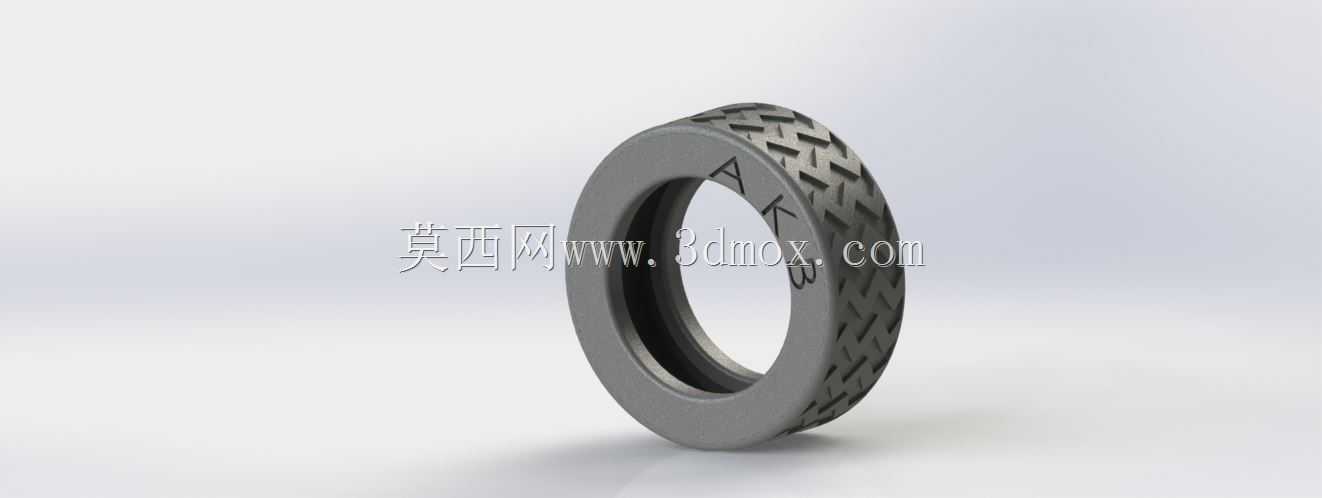

　　做小型行走机构设计的时候，轮胎这类接地部件的选型和建模往往是容易被忽略的细节，很多新手建模时直接拉一个圆环就完事，实际落地做样机的时候才会发现接地打滑、轮辋配合过松过紧、胎面刚度不对导致行走偏斜的问题。这个轮胎模型还原了真实小型橡胶轮胎的结构细节，首先从胎面花纹来看，采用的是交错块状的防滑花纹设计，这种花纹不是随便做的凹凸造型，每一块花纹块的倾斜角度、沟槽宽度都是经过实际使用场景验证的，在硬质铺装路面行走时，块状花纹边缘可以提供足够的纵向抓地力，避免起步、制动时打滑，同时交错排布的沟槽可以在经过少量积水或者积尘路面时，把接触面的介质从沟槽中排出，保证胎面和地面的有效接触面积，不会出现水滑或者浮尘导致的摩擦力骤降问题。

　　从整体结构来看，这个轮胎属于无内胎的小型真空胎结构，内壁做了光滑的圆弧过渡，没有多余的加强筋凸起，这是因为真空胎依靠胎圈和轮辋的密封面实现气密，内壁如果有结构突变会在充气时产生应力集中，长时间使用容易出现开裂漏气的问题。胎圈位置做了加厚处理，比胎侧的厚度高出近一倍，这个位置是和轮辋配合的核心区域，加厚的橡胶层内部在实际生产中会包裹钢丝圈，保证充气后胎圈能紧紧胀在轮辋的密封槽内，不会在转向或者承受侧向力的时候出现脱圈的问题。

　　建模的时候要特别注意安装边界的尺寸控制，首先是胎圈的内径尺寸，这个尺寸要和轮辋的配合直径做基孔制配合，公差控制在过盈0.1到0.2毫米之间，过盈量太小的话充气后容易漏气，过盈量太大的话装配的时候很难把胎圈卡进轮辋槽，甚至会在装配时撬坏胎圈。然后是轮胎的断面宽度和整体外径，这个尺寸直接决定了行走机构的离地间隙和传动比匹配，比如外径选大了，同样的电机转速下实际行走速度会比设计值高，扭矩会相应下降，遇到小坡度的时候可能会出现动力不足的问题；外径选小了则会导致离地间隙不够，经过路面凸起的时候容易磕到底盘结构。

　　胎侧的弧度设计也有讲究，这个模型的胎侧采用的是微凸的圆弧面，不是直筒结构，这种设计可以在轮胎承受垂向载荷的时候产生适当的弹性变形，起到缓冲减震的作用，不用额外加装减震结构就能过滤掉路面的微小颠簸，适合小型巡检机器人、教学用模型小车、短途搬运小设备这类对减震要求不高但需要控制结构重量的场景。很多人做设计的时候会把胎侧做成直壁，实际做出来的轮胎硬邦邦的，走在稍微不平整的路面上就会整个车弹跳，根本走不直。

　　另外胎面花纹的深度也要匹配使用场景，这个模型的花纹深度在1.5毫米左右，属于浅花纹设计，适合室内硬质路面、平整柏油路面使用，如果是用在泥地、沙地这类松软路面，花纹深度要做到3毫米以上，而且花纹块的间距要加大，不然泥土卡进沟槽里很快就会把花纹填满，变成光面轮胎失去抓地力。建模的时候还要注意轮胎的安装偏心问题，整个轮胎的回转中心要和轮辋的回转中心完全重合，径向圆跳动控制在0.05毫米以内，不然高速行走的时候会出现周期性的振动，影响设备上搭载的传感器、摄像头这类对振动敏感的元件正常工作。

　　从结构设计的角度来说，这个模型可以直接复用在小型行走设备的整体装配中，不需要再重新调整胎面和胎圈的结构比例，只需要根据自己的轮辋尺寸调整配合位置的直径参数就行，胎面的花纹结构也可以根据实际使用场景做微调，比如在北方冰雪路面使用的话，可以在花纹块上增加细小的钢片槽，提升冰面的抓附能力；如果是在防静电场景使用，可以在胎侧增加一条贯通的导电橡胶条，把行走过程中产生的静电导到地面，避免静电打坏设备上的电子元件。
