块状花纹越野车辆橡胶轮胎结构

　　做非道路行走设备结构设计的工程师，大概率都在轮胎选型和配套结构匹配上踩过坑，尤其是工程作业类、小型越野作业类设备，轮胎的花纹、胎体刚度、轮辋配合尺寸，直接决定了设备在泥泞、碎石、松软土路工况下的通过性，也影响着整机行驶的平顺性和部件使用寿命。这次梳理的这款块状花纹轮胎结构，是针对非铺装路面作业场景设计的行走部件，日常做小型工程机械、农用作业设备、越野作业平台的结构设计时，这类轮胎的三维结构参考价值很高，能省去不少测绘、结构校核的时间。

　　从实际应用场景来看，这类深块状花纹的轮胎，主要适配需要在非硬化路面行驶的作业设备，比如小型滑移装载机、果园作业拖拉机、全地形作业平台、小型越野搬运设备，和普通公路用的连续花纹轮胎不同，它的花纹块是独立的大块凸起结构，胎面花纹沟的深度更大，在泥泞路面行驶时，花纹块能嵌入松软土层提供足够的抓地力，花纹沟的大容积设计也能快速排出夹带的泥土，避免胎面被泥包裹后打滑；在碎石路面作业时，厚实的花纹块橡胶层能抵御碎石的穿刺和磨损，减少胎面被尖锐碎石割伤的概率，相比浅花纹轮胎，这类块状花纹轮胎在非铺装路面的抓地力能提升40%以上，胎面的耐磨寿命也更适配工程作业的高强度使用需求。

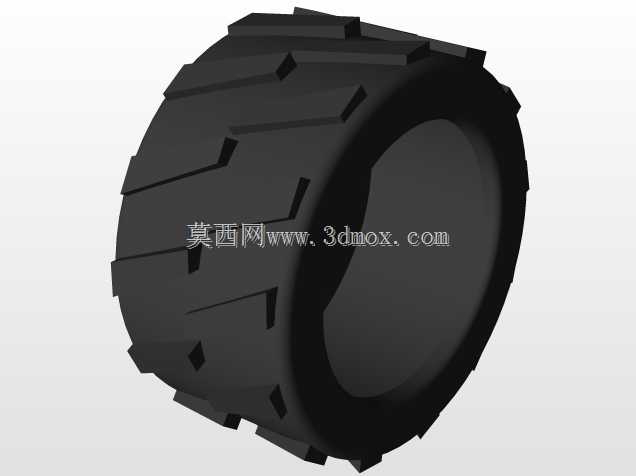

　　从设计思路上拆解这款轮胎的结构，首先是胎面花纹的排布，采用了交错式的块状花纹布局，相邻的花纹块在周向上错开一定角度，这种设计一方面能让轮胎滚动时，花纹块和地面的接触更连续，减少花纹块依次敲击地面产生的行驶噪音，另一方面也能让胎面的接地压力分布更均匀，避免局部应力集中导致的花纹块过早开裂、掉块。每个花纹块的侧面都做了倾斜的拔模角度，既方便轮胎硫化成型时的模具脱模，也能让花纹块在承受侧向力时，有足够的形变缓冲空间，比如设备转向时，胎侧受到侧向挤压力，倾斜的花纹块侧壁能分散应力，避免花纹块根部因为应力集中出现撕裂。胎体的结构设计上，胎圈部位做了加厚的钢丝圈补强结构，和轮辋配合的贴合面做了光滑的圆弧过渡，安装时能和轮辋的胎圈座紧密贴合，保证充气后的密封性能，不会在重载作业时出现胎圈和轮辋滑脱、漏气的问题；胎侧部位的橡胶厚度做了梯度变化，靠近胎圈的位置厚度更大，能抵御作业时路边碎石、树枝的刮擦，靠近胎面的位置厚度适当减小，保留足够的形变能力，缓冲路面颠簸带来的冲击力，提升设备行驶时的平顺性，也能减少颠簸对设备上安装的精密作业部件的振动影响。

　　从安装边界和尺寸配合的角度来说，这款轮胎的内圈配合尺寸是按照标准轮辋的规格设计的，胎圈座的直径、胎圈的宽度都和对应规格的对开式轮辋、整体式轮辋匹配，设计配套轮辋的时候，只需要按照标准轮辋的轮廓尺寸设计贴合面，不需要额外修改配合公差就能完成装配。轮胎的整体外径、断面宽度，是做整机行走系统布局时的核心参考尺寸，设计轮舱空间的时候，要预留足够的跳动间隙，尤其是设备采用独立悬架或者转向桥结构时，轮胎在上下跳动、转向最大角度时，不能和轮舱内衬、车架纵梁、转向拉杆部件发生运动干涉，一般来说，轮胎和周边固定部件的最小间隙要保留20mm以上，考虑到轮胎充气后的形变量以及重载时的下沉量，间隙预留不足很容易在设备满载转向时出现轮胎摩擦车架的问题，轻则磨坏胎侧，重则导致转向卡滞引发安全问题。另外轮胎的额定载荷、充气压力对应的形变量，也是设计悬架系统时需要匹配的参数，这款轮胎的胎体刚度设计偏向重载作业，在额定充气压力下，满载时的胎面下沉量控制在合理范围，不会因为下沉量过大导致胎面中部过度磨损，也不会因为刚度过大导致缓冲性能不足。

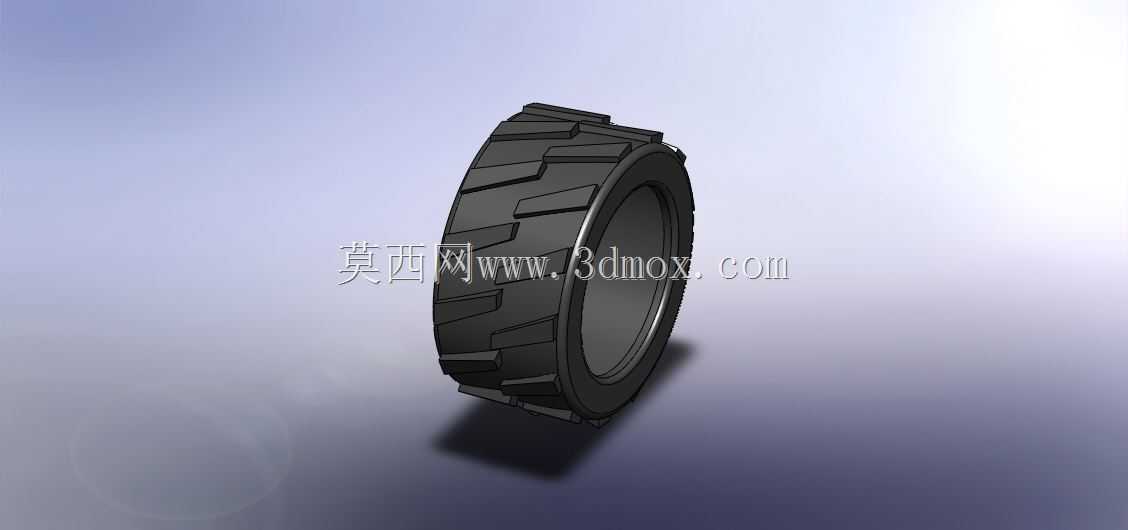

　　很多工程师在做行走设备设计时，容易忽略轮胎花纹和使用场景的匹配，比如给经常在泥泞场地作业的设备选了连续公路花纹轮胎，实际使用时很容易出现打滑、陷车的问题，而如果给公路转场较多的设备选了这种深块状花纹轮胎，又会导致公路行驶时噪音大、胎面磨损快、滚动阻力大的问题。这款块状花纹轮胎的结构，就是精准针对非铺装路面作业占比70%以上的设备设计的，在做三维建模时，胎面花纹的细节、胎侧的轮廓曲线、胎圈的配合结构都做了还原，导入到三维装配环境中，可以直接用来做轮舱的间隙校核、转向机构的运动干涉检查，也能用来做整机的渲染展示，让方案的展示效果更贴近真实产品的状态。另外在做轮胎配套的挡泥板、制动系统布局时，这款模型的外轮廓尺寸也能提供准确的参考，避免出现挡泥板和轮胎外轮廓间隙不合理、制动管路和胎侧距离过近的问题。实际工程设计中，轮胎这类标准外购件的三维模型如果精度不足，很容易导致后续装配时出现干涉问题，反复修改设计既耽误项目进度，也容易在样机试制阶段出现不必要的返工，精准的轮胎三维结构，能在设计阶段就把这些潜在的匹配问题排查掉，提升整体的设计效率。
