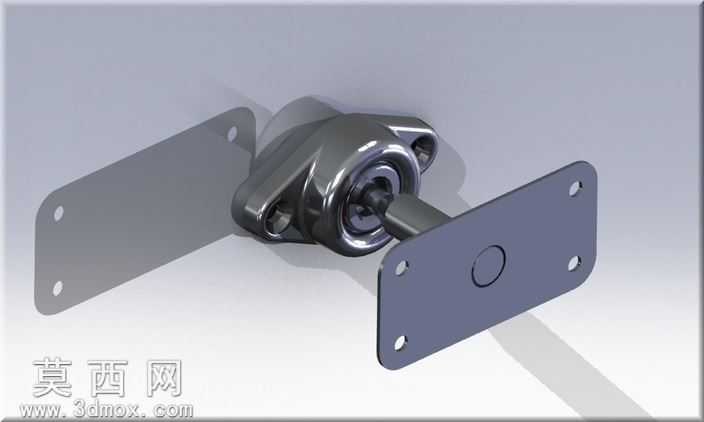

本作品为带双侧安装支架的立式带座轴承组件三维建模成果,建模过程依托SolidWorks平台完成全参数化设计,所有结构尺寸均参照通用五金件行业标准设定,可直接用于后续工程出图与实物加工参考。建模阶段首先完成核心轴承单元的结构搭建:对轴承内圈、滚动体、保持架、外圈以及铸造型轴承座进行分零件建模,轴承座采用菱形法兰式立式结构,预留两个对称的安装定位孔,座体与轴承外圈采用过盈配合的装配逻辑,建模时严格还原轴承座的铸造圆角、加强筋结构,保证结构强度表现与实物一致。其次完成两侧安装支架的建模设计,支架采用冷轧钢板冲压成型的结构逻辑,分别设计为两孔安装板与四孔安装板两种形式,板件上的安装孔位置经过同轴度校验,与轴承座安装孔、输出轴的轴心位置完全对齐,板件边缘做了去毛刺的圆角处理,还原冲压件的工艺特征。装配阶段采用自下而上的装配流程,先将滚动体与保持架装配至轴承内外圈之间,添加旋转自由度约束模拟轴承的转动特性,再将轴承外圈压入轴承座的定位槽内添加固定约束,随后将两侧安装支架分别与轴承座的法兰面对齐,通过同轴、重合配合完成定位,最后将传动轴穿入轴承内圈,添加同轴约束保证轴可随内圈顺畅转动。渲染阶段采用金属材质体系:轴承座与支架赋予镀锌钢板材质,调整金属粗糙度参数模拟哑光金属质感,轴承滚动体与内圈赋予高抛光轴承钢材质,添加轻微的反射效果还原精密金属件的光泽表现,传动轴采用调质钢材质,表面做细微的纹理处理区分加工质感,背景采用浅灰色渐变环境,添加柔和的漫反射光源,突出组件的结构层次与装配关系,同时通过半透明阴影效果展现支架与轴承座的空间位置关系。设计过程中重点考量了组件的安装适配性,两侧支架的孔位可适配不同的设备安装基面,轴承座的立式结构可承受一定的径向载荷,整体结构紧凑,安装便捷,可广泛应用于小型传动机构、输送设备、轻工机械的转轴支撑场景,建模时所有零件均保留可编辑参数,使用者可根据实际安装需求调整支架尺寸、轴承内径、安装孔距等参数,快速衍生出适配不同工况的同系列轴承组件模型。
- 上一篇:复古风格卫浴组合柜洗手台设计
- 下一篇:M6规格球头六角螺母三维建模作品
- 全部评论(0)
- 模板大小 976.71 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2009,效果图,其它,
- 软件分类 通用五金配件
