传感器安装用摇臂式连接支架结构

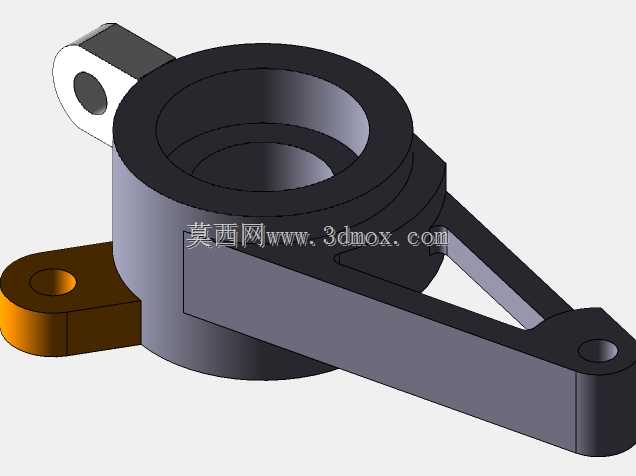

　　在工业传感检测的安装布局场景里，这类带多安装点位的摇臂式连接支架，是用来调整传感器检测位置、适配不同安装基面的常用结构件，常见于生产线工件到位检测、设备位移反馈、工位状态识别这类需要灵活调整检测位的工况中，能解决传感器安装后位置微调、避让设备运动部件、匹配不同检测距离的实际需求。从结构功能来看，主体的环形基座是核心承力部位，内孔可嵌套传感器本体或者配套的衬套，保证检测元件的同轴度，避免安装偏斜带来的检测误差；三个方向延伸的安装支耳各有作用，其中两个带通孔的支耳用于铰接固定，可通过销轴与设备机架或者调整摆臂连接，实现支架整体角度的摆动调整，第三个带沉孔的支耳用于锁止固定，当调整到合适检测角度后，穿入螺栓即可完成位置锁定，

　　防止设备运行过程中支架移位导致检测失效。设计思路上优先考虑了安装的灵活性与结构刚性的平衡，支臂部分采用了三角形加强筋结构，在不额外增加整体壁厚的前提下提升了支臂的抗扭、抗弯能力，避免设备运行时的振动传导到支架上引发传感器检测数据波动；环形基座的台阶孔设计，既可以对传感器进行轴向定位，也能预留出线空间，方便传感器线缆的排布固定，避免线缆随支架摆动时出现弯折磨损。从安装边界来看，环形基座的外径决定了可适配的传感器外径范围，三个支耳的孔位中心距是安装时需要重点核对的尺寸，两个铰接孔的中心距决定了支架的摆动调整行程，锁止支耳的沉孔深度要匹配所用螺栓的长度，避免螺栓过长顶触基座内部的传感器本体；安装时需要注意铰接孔的同轴度，

　　若两个铰接孔不同轴，支架摆动时会出现卡滞，长期使用还会磨损销轴导致间隙过大，影响检测位置的重复精度。实际应用中，这类支架常搭配光电式、接近式传感器使用，在自动化装配线的工件到位检测工位，支架可通过铰接结构调整传感器的检测角度，适配不同高度的工件检测需求；在设备的位移反馈点位，支架的刚性结构能保证传感器与被测运动部件的相对位置稳定，避免因支架形变导致检测数据失真。结构细节上，支耳的通孔都做了倒角处理，方便销轴与螺栓的穿入安装，环形基座的端面做了平面度处理，保证传感器安装后端面与基座贴合紧密，不会出现倾斜；支臂与基座的连接位置做了圆角过渡，减少应力集中，避免设备长期振动下连接位置出现开裂。在选型适配时，除了核对安装孔位的尺寸，

　　还要确认支架的整体摆动范围是否覆盖所需的检测角度，锁止支耳的位置是否方便操作人员在设备调试时进行松紧操作，若安装空间较为局促，还要核对支架摆动时的外轮廓尺寸，避免与周边的管线、其他设备部件发生运动干涉。这类结构的建模过程中，需要重点保证三个安装孔的位置度公差，铰接孔与锁止孔的中心距偏差要控制在合理范围内，否则会出现安装后无法锁止或者摆动卡滞的问题；加强筋的厚度要与支臂壁厚匹配，避免注塑或者机加工时出现缩痕、应力不均的问题。
