三款不同结构车用点火火花塞三维数模

　　本次呈现的三款不同结构的火花塞数模，覆盖了内燃机点火系统里常见的三类结构形态，分别对应不同热值区间、不同安装场景的使用需求。从实际工程应用来看，火花塞是汽油发动机点火系统的终端执行部件，安装位置处于发动机气缸盖的燃烧室内侧，核心作用是将高压线圈传输的脉冲高压电引入燃烧室，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是决定发动机点火可靠性、燃烧效率的核心零部件之一。

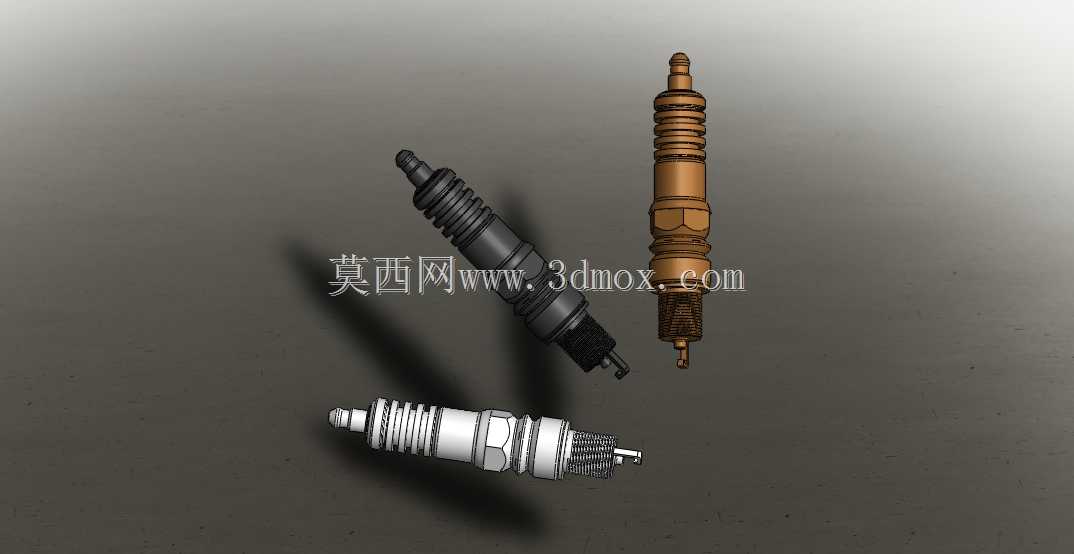

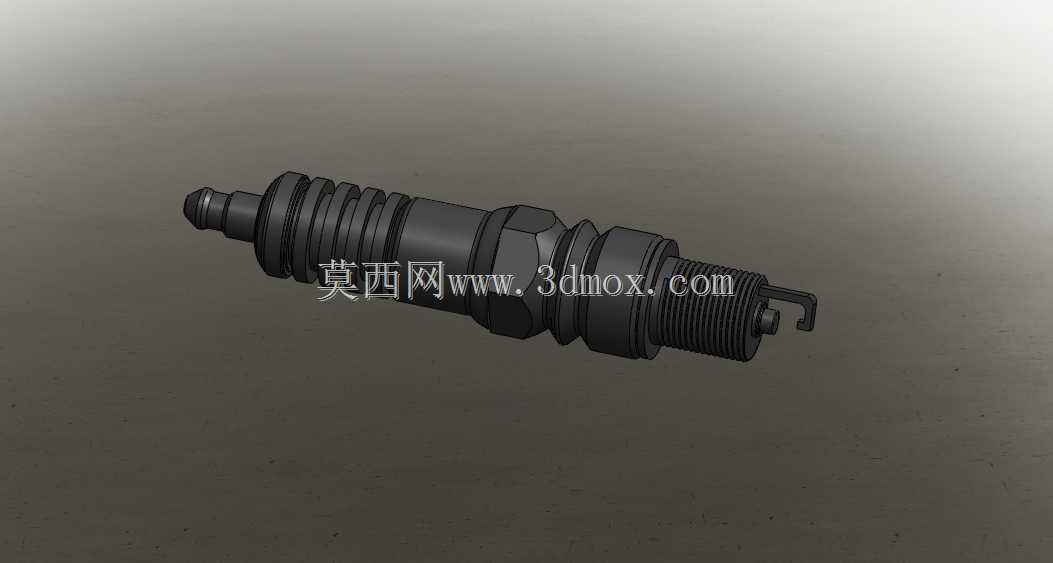

　　从设计思路层面拆解，三款数模分别对应了不同的使用场景：其中铜色壳体的型号为长螺纹突出型设计，这类结构的火花塞电极会更深入燃烧室内部，在小排量高压缩比的发动机中，能够让点火核心处于燃烧室的最优位置，避免火焰传播距离过长导致的燃烧不充分问题，同时加长的壳体螺纹适配厚缸盖的安装需求，密封锥面的角度按照行业通用的60度锥面设计，不需要额外加装铜密封垫圈就能实现燃烧室的高压密封，安装扭矩控制在25-30N·m区间即可满足密封要求，不会出现漏气或者螺纹滑牙的问题。黑色壳体的型号为电阻型屏蔽结构，外壳做了防滑滚花处理，这类结构主要应用在带有精密电控系统的发动机上，内置的阻尼电阻能够抑制点火时产生的电磁干扰，避免干扰车载ECU、传感器等电子元件的正常信号传输，滚花结构的设计是为了在安装时让套筒更好的贴合，避免拆装过程中出现打滑损坏壳体六角的问题，这类火花塞的电极间隙一般控制在0.8-1.1mm区间，匹配不同的点火系统输出电压。银白色壳体的为普通镍铜合金电极经济型结构，是市面上应用最广的通用型结构，壳体六角采用标准16mm对边尺寸，适配绝大多数家用车型的拆装工具，螺纹规格采用通用的M14×1.25，螺纹有效长度19mm，能够适配绝大多数自然吸气发动机的缸盖安装深度，中心电极与侧电极的对齐度公差控制在0.1mm以内，避免点火位置偏移导致的侧电极烧蚀、点火能量分散问题。

　　从安装边界来看，三款模型都还原了真实产品的尺寸公差要求：接线螺母的尺寸统一采用标准4mm接口，适配高压点火线的插接卡扣，安装后不会出现松脱、接触不良的问题；绝缘体部分采用多段棱纹结构，一方面是增加绝缘体的爬电距离，避免高压电沿绝缘体表面出现闪络漏电，另一方面棱纹结构也能增加和壳体之间的结合力，避免发动机长期震动导致绝缘体松脱漏气；密封垫圈的厚度在压缩前为1.5mm，压缩后厚度控制在1.2mm左右，能够在安装时填补缸盖安装孔的平面度误差，保证燃烧室的密封性能，避免高温高压燃气从螺纹间隙泄漏，导致发动机动力下降、火花塞过热烧蚀的问题。

　　在实际选型匹配过程中，不同结构的火花塞对应不同的发动机热负荷特性：长螺纹突出型的热值偏高，适合高转速高负荷的涡轮增压发动机使用，能够在高负荷工况下保持合适的工作温度，不会因为温度过高出现早燃、电极烧蚀的问题；电阻屏蔽型的热值覆盖区间更广，通过调整绝缘体的裙部长度来适配不同的热负荷需求，裙部越长热值越低，适合低转速低负荷的小排量发动机，能够在低速工况下保持自清洁温度，避免积碳附着在绝缘体上导致漏电缺火；普通经济型结构的热值为中等热值，适合日常通勤的家用自然吸气发动机，兼顾低速自清洁性能和高速抗烧蚀性能，更换成本更低，维护便利性更好。

　　数模在建模过程中还原了所有关键装配特征：壳体与绝缘体的压装配合面、中心电极与导电密封玻璃的填充位置、侧电极与壳体端面的焊接位置都做了精准还原，能够直接用于点火系统的装配干涉检查、维修拆装模拟、教学演示等场景，也可以作为发动机周边附件设计的参考数模，核对安装空间、工具操作空间是否满足要求，避免在实际设计过程中出现安装干涉、工具无法操作的问题。
