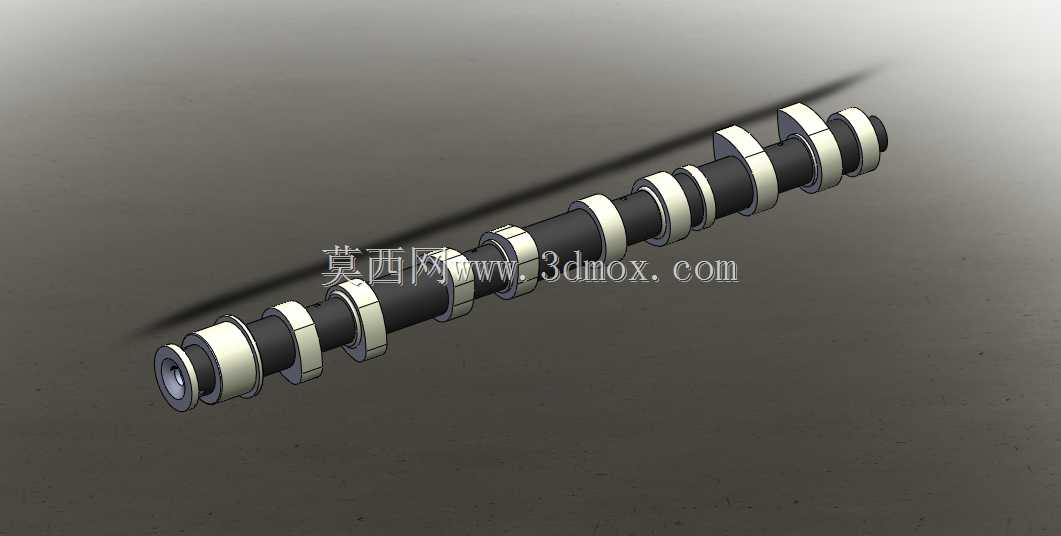

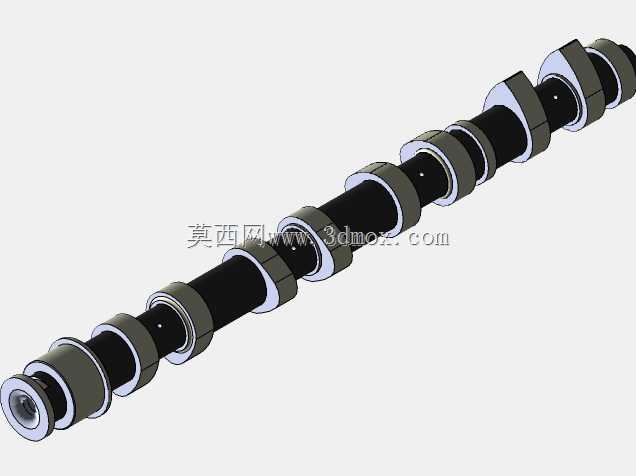

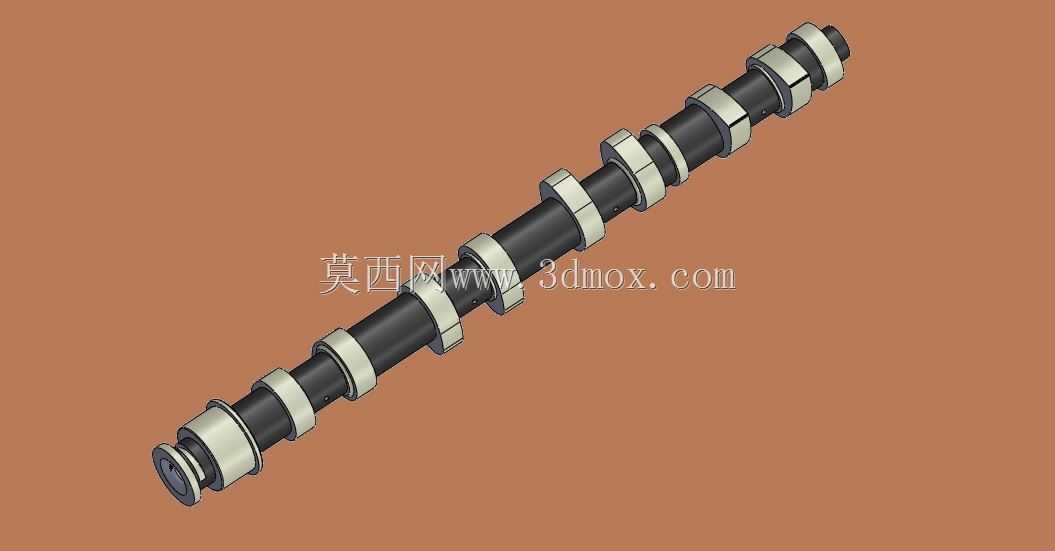

在往复式内燃机的配气机构中,凸轮轴是核心驱动部件,直接决定了发动机的进排气正时、气门升程曲线,进而影响整机的动力输出特性、燃油经济性与排放表现。这套凸轮轴模型采用整体式锻造结构设计,轴身与各缸凸轮为一体化加工成型,相比装配式凸轮轴,整体式结构在高转速工况下的抗扭刚度更优,能避免凸轮片与轴管配合松动引发的正时偏移问题,适配多数民用小排量自然吸气发动机的配气需求。从实际应用场景来看,这类凸轮轴多用于直列四缸汽油机的顶置凸轮轴配气机构,安装时通过轴颈处的轴瓦固定在气缸盖的凸轮轴轴承座上,前端通过正时链条或正时皮带与曲轴输出端连接,传动比固定为2:1,保证曲轴每旋转两周,凸轮轴完成一周工作循环,匹配四冲程发动机的进排气行程时序。设计过程中,
各凸轮的型线是核心考量点,每个凸轮对应一个进/排气门,凸轮的基圆段保证气门处于完全关闭状态,缓冲段控制气门开启与关闭的过渡速率,避免气门落座时产生过大冲击噪声,工作段的轮廓则直接决定气门的最大升程与开启持续角,建模时需要严格按照配气相位角调整各凸轮在轴身上的周向安装角度,确保各缸进排气动作不出现干涉,相邻工作缸的凸轮相位差按照点火间隔角均匀排布,保证发动机运转的平顺性。从安装边界来看,轴身上的多段轴颈直径保持统一公差带,与轴承座的配合间隙控制在0.03-0.07mm区间,既保证轴身高速旋转时的润滑机油膜形成,又避免间隙过大引发的轴系跳动;轴身末端预留有位置传感器信号轮的安装位,可配合凸轮轴位置传感器采集实时相位信号,
为发动机ECU提供喷油与点火的正时参考基准;各凸轮的表面在实际加工中会采用淬火硬化处理,硬度达到HRC55以上,降低凸轮与气门挺柱接触时的摩擦磨损,延长部件使用寿命。在结构细节上,轴身设计有贯通的润滑油道,机油从气缸盖主油道进入轴颈处的油孔后,可通过轴身内部油道输送到各个凸轮工作面,为凸轮与挺柱的摩擦副提供持续压力润滑,避免干摩擦引发的部件拉毛、烧蚀问题;轴身的轴向定位通过前端的止推片实现,控制轴向窜动量在0.1-0.2mm范围内,防止轴系轴向窜动导致的凸轮与挺柱对位偏移,避免气门升程损失。建模过程中,先完成轴身基体的回转特征构建,再根据各缸的配气相位依次排布单个凸轮的轮廓特征,通过圆周阵列与角度调整完成所有凸轮的定位,
最后添加润滑油道、传感器安装位、正时连接端的细节特征,所有特征的尺寸公差与形位公差都按照内燃机轴类零件的加工标准设定,轴颈的圆柱度公差控制在0.005mm以内,各凸轮的型线轮廓度公差不超过0.02mm,保证加工成型后的部件能满足发动机高转速运转的精度要求。这类凸轮轴除了应用在传统车用汽油机上,也可适配小型通用汽油机、柴油发电机组的动力单元,只要调整凸轮型线与相位角参数,就能匹配不同排量、不同标定转速的动力需求,在结构设计时需要兼顾刚性、耐磨性与润滑可靠性,才能保证整机长期运转的稳定性。
