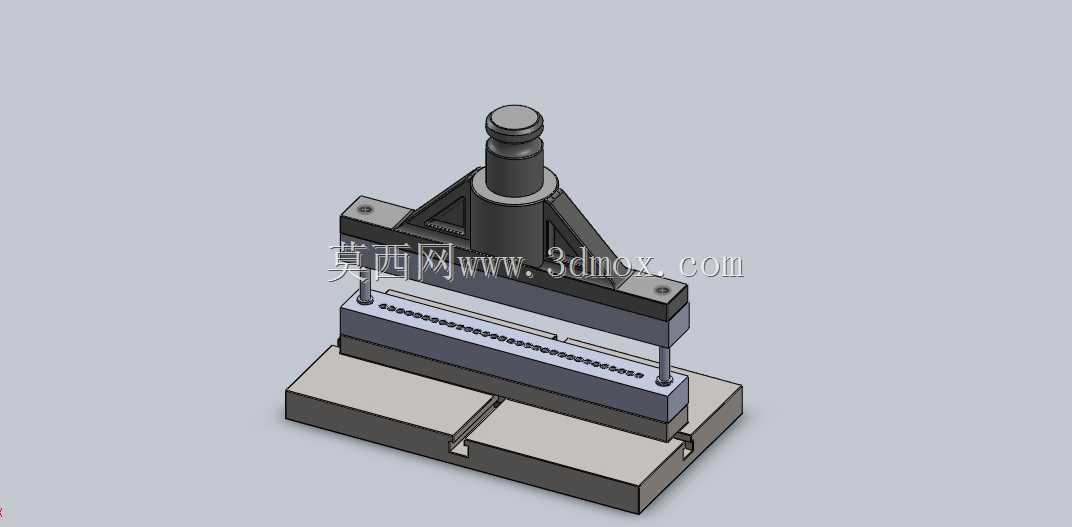

冲床用拳猛击式冲压执行结构

　　在金属板材成型、五金件冲裁加工的车间场景里，这类拳猛击式的冲床执行结构，是中小型开式压力机完成冲压动作的核心受力部件，日常接触最多的应用场景，是小型五金加工厂的落料、冲孔、浅拉伸工位，搭配不同的模具可以完成薄钢板的冲切、小型五金件的压型，甚至是小尺寸零件的铆压工序，不少做日用五金、电子五金配件的加工点，都会在常规开式冲床上配置这类刚性冲击执行结构，来保证冲压瞬间的出力足够集中，避免因为出力分散导致的冲切面毛刺超标、零件成型尺寸偏差问题。从实际使用的角度看，这个结构的核心功能是把曲轴传递过来的旋转运动，通过滑块导轨的约束转化为垂直方向的高频往复直线冲击动作，和普通的长行程滑块结构不同，这类拳式冲击结构的冲击行程更短，

　　冲头接触工件的瞬间动能释放更集中，适合加工厚度在3mm以内的普通冷轧钢板，或者1.5mm以内的不锈钢薄板，在冲裁小型电机定转子片、五金接线端子、日用金属扣具这类小尺寸零件的时候，相比长行程滑块结构，它的空行程损耗更小，单次冲压的能耗能降低15%左右，而且因为冲击行程短，滑块的导向长度占比更高，冲压过程中的偏载容忍度更好，就算是安装小型连续模的时候，只要模具的对中偏差在0.02mm以内，都不会出现啃模的问题。做这个结构的三维设计的时候，首先要考虑的是冲击载荷下的刚度问题，整个冲头的连接部位不能出现应力集中的直角过渡，所有受力拐角都要做R5以上的圆角过渡，避免长期高频冲击下出现疲劳裂纹；其次是滑块和导轨的配合间隙，要预留0.015-0.

　　03mm的滑动间隙，既要保证滑动顺畅不卡滞，又要避免间隙过大导致冲头偏摆，影响冲压精度。设计的时候还要考虑安装边界的适配性，这个结构的安装法兰尺寸是和常规25吨开式冲床的滑块安装位匹配的，整体垂直方向的安装高度控制在420mm以内，滑块的最大下行行程是80mm，闭合高度调节范围是60mm，安装的时候只需要把顶部的连接柄和曲轴的连杆轴瓦对正锁紧，再调整两侧导轨的压板间隙就可以完成装配，不需要对原有冲床的床身做额外的改装。外形上，整个冲击结构的主体采用箱型截面设计，相比实心结构能在保证刚度的前提下降低30%左右的运动部件重量，减少曲轴运转的惯性负载，冲头的安装端面采用标准的T型槽设计，槽宽18mm，槽间距100mm，

　　可以直接适配市面上绝大多数标准小型冲压模具的模柄安装尺寸，不需要额外做转接板。实际生产中，这类结构最容易出问题的部位是冲头和连杆的连接销位置，所以设计的时候连接销采用了合金钢调质处理，表面硬度做到HRC45-50，配合面的粗糙度控制在Ra1.6以下，减少长期冲击下的磨损量；另外在滑块的下部预留了润滑油路的安装孔，可以接入冲床的自动润滑系统，每次滑块往复动作的时候都能给导轨面供给少量润滑油，避免干摩擦导致的导轨拉伤。不少一线的设备维护人员反馈，这类短行程拳式冲击结构的维护成本比普通长行程滑块低很多，因为运动部件少，密封点少，日常只需要定期检查连接销的磨损量和导轨间隙就可以，不需要频繁更换密封件或者调整导向精度，在三班倒的连续生产工况下，连续运行12000小时才需要做一次全面的精度校准，完全能满足中小型五金加工厂的连续生产需求。做三维建模的时候，还要特别注意各个运动部件的干涉检查，尤其是滑块在上止点和下止点位置的时候，要确认和床身的导轨压板、连杆机构没有运动干涉，预留至少5mm的安全间隙，避免实际装配的时候出现运动卡滞的问题；另外所有的安装孔位都要和现有冲床的安装基准对齐，保证装配的时候不需要二次配钻，直接用标准螺栓就可以完成固定，减少现场安装的工作量。
