手动连杆式小型冲床结构设计

　　这款手动连杆式小型冲床，主要面向小批量零件加工、试样打样、教学实训场景设计，区别于大型量产冲压设备，它不需要外接动力源，完全依靠手动操作即可完成小吨位的冲压作业，在五金维修、电子元器件引脚冲切、薄金属片成型、非金属薄片裁切等场景中适配性极强，尤其适合没有配置大型冲压设备的小型工坊、职业院校实训车间、产品研发打样工位使用，能够完成落料、冲孔、压印、浅拉伸、弯曲这类小载荷冲压工序，避免了动用大型设备加工微小零件带来的能耗浪费与操作冗余。

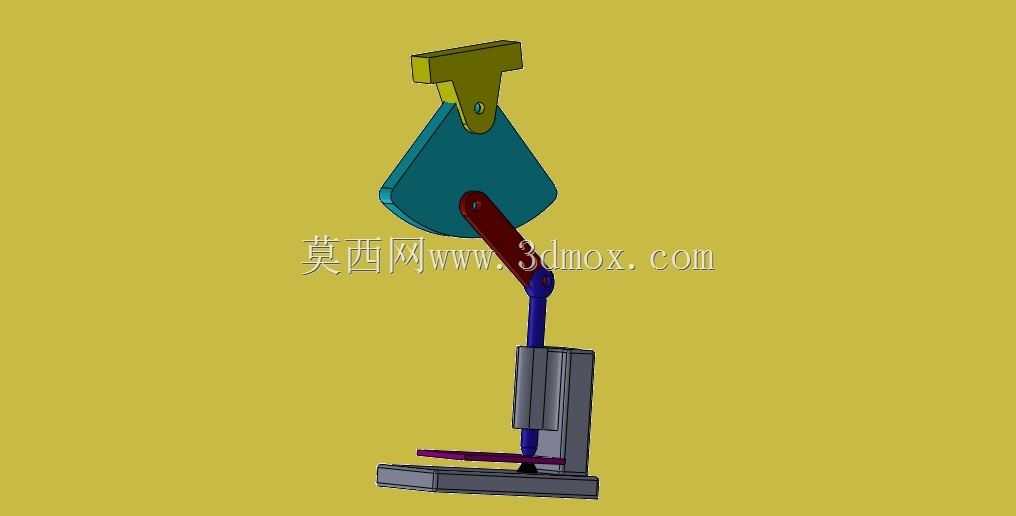

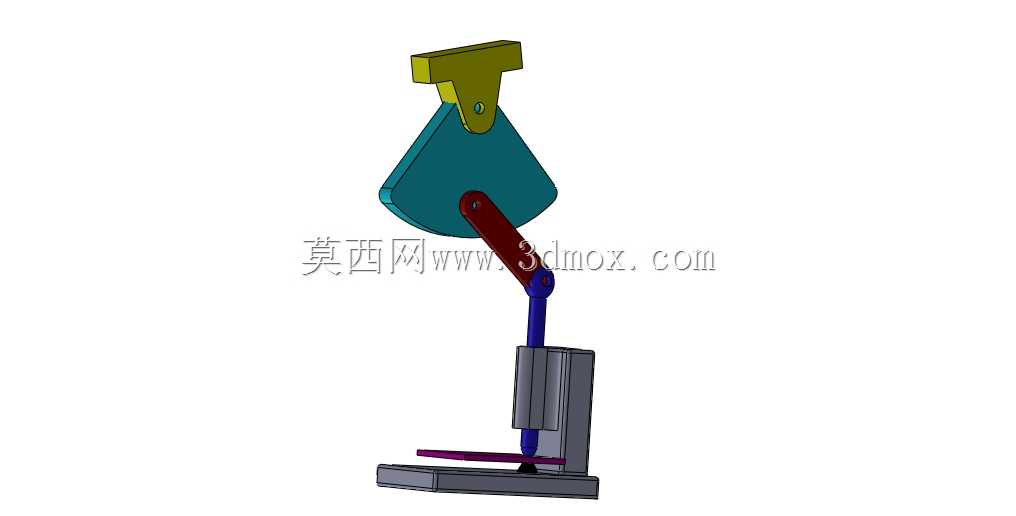

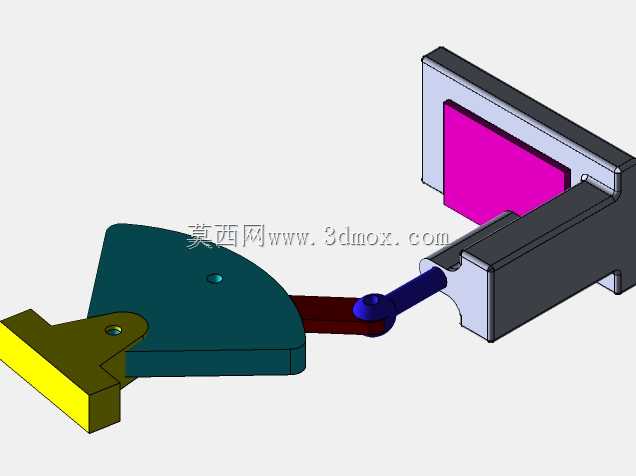

　　从结构设计逻辑来看，整套机构采用曲柄摇杆结合肘节增力的传动思路，顶部的操作手柄作为动力输入部件，操作者扳动手柄时，动力通过偏心凸轮结构传递给第一级连杆，再通过中间铰接的蓝色连接臂将动力传递给下部的冲压滑枕，滑枕沿垂直方向的导向座做直线往复运动，最终带动安装在滑枕端部的冲头完成冲压动作，底部的工作台用于放置待加工工件与配套下模，工作台面预留了模柄安装与定位的空间，能够适配通用的小型冲压模具。整套连杆机构在设计时特意优化了力的传递角度，当冲头接近下死点时，连杆与滑枕的运动方向趋近于共线，利用肘节机构的力放大特性，让操作者仅需要施加较小的手柄扳动力，就能在冲头端获得足够的冲压压力，同时在冲压行程末端具备一定的保压特性，避免薄料冲压时出现回弹导致的成型不良。

　　安装边界方面，整套设备的底座采用平整的矩形支撑结构，不需要额外做复杂的地基固定，直接放置在稳固的工作台面上即可使用，若需要提升作业稳定性，也可以通过底座预留的安装孔用螺栓将设备固定在工作台表面，整体占用的台面空间较小，适合在紧凑的工位上布置。滑枕的导向结构采用一体式的导向座设计，导向长度经过匹配计算，能够保证冲头上下运动时的直线度，避免冲头出现偏摆导致的模具啃伤、工件冲切面毛刺过大的问题；各铰接位置都预留了销轴安装与润滑的空间，长期使用时可以定期加注润滑脂降低铰接副的磨损，延长设备的使用寿命。

　　在实际使用场景中，这款小型冲床可以完成厚度1mm以下的铝板、0.5mm以下的冷轧钢板冲切，也可以完成塑料片、皮革、硬纸板等非金属材料的裁切与压痕，针对电子行业常见的引脚切断、绝缘片成型，五金加工中的小垫片落料、小型弹片弯曲，都能稳定完成作业。设计过程中特意控制了各运动部件的间隙，铰接处的销轴与孔采用小间隙配合，既保证运动过程无卡滞，又避免间隙过大导致的冲压精度下降；操作手柄的长度经过人机工程优化，操作者站立操作时手臂自然伸展即可扳动手柄，不需要过度发力，单次冲压行程的手柄摆动角度控制在舒适操作范围内，连续作业时也不容易产生疲劳。

　　整套结构没有复杂的电控与液压部件，维护成本极低，故障点少，对于需要频繁更换加工工序、加工批量小的场景来说，换模速度快，调整方便，只需要更换上下模并调整滑枕的行程限位，就可以快速切换不同的冲压工序。底部工作台的平面度经过结构设计保证，安装模具时不需要额外做过多的台面修磨，配合通用的小型模架即可快速完成模具装夹；冲头的安装位置预留了标准的模柄夹持结构，能够适配市面上常见的小型冲头、冲针安装规格，不需要额外制作特殊的连接配件，降低了配套工装的制作成本。
