带检测端的长条齿状传动主轴结构

　　做设备结构设计的同行多半都碰到过这类集成检测位的传动主轴需求，尤其是在做小型自动化进给单元、精密位移检测模组的时候，这类零件往往不是单纯的动力传递件，还要兼顾位置反馈组件的安装基准，不能拿普通光轴或者齿条的设计思路硬套。先从实际应用场景说，这类主轴大多用在小行程的直线进给联动结构里，比如小型检测设备的样本推送工位、精密装配线的物料卡位进给单元，还有一些需要实时反馈进给位置的工装夹具调整机构，它不像大型机床的重载主轴要承受大扭矩切削载荷，更多是要兼顾传动精度和检测组件的安装同轴度，避免后续调试的时候出现位置反馈偏差。

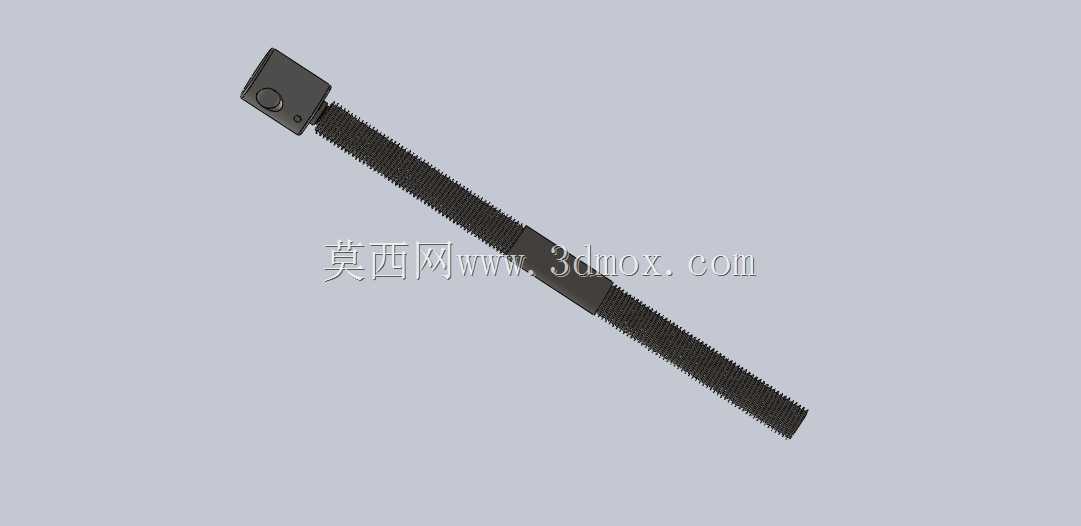

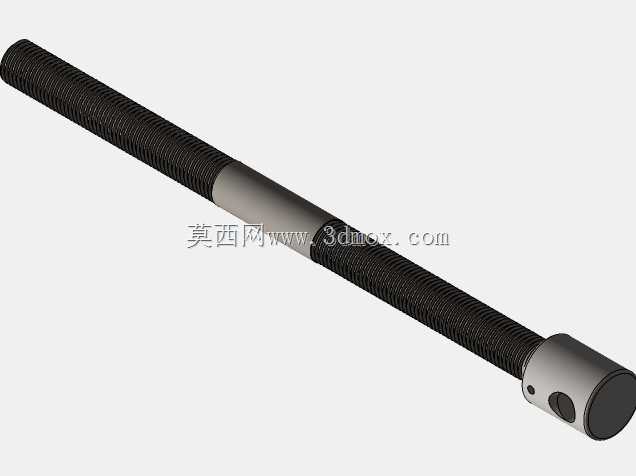

　　从结构功能上拆解，这个零件一端集成了方块状的检测端安装位，上面预留了传感器固定的孔位和定位凸台，不用额外做安装支架把传感器固定在机架上，直接把检测元件装在轴端，跟着轴一起动作，能直接采集轴端的实际位移或者旋转角度，减少了中间传动环节带来的反馈误差，很多做小型精密设备的工程师都喜欢这种集成式设计，能省掉不少支架设计、安装调校的工作量，也能避免设备运行久了支架松动导致的检测失准。轴身做的是连续齿状结构，和配套的齿轮啮合的时候能实现连续的直线或者旋转进给，齿形的选型一般是按传动负载来定，轻载场景下用小模数细齿就能满足传动需求，运行的时候噪音更小，进给也更平稳，不会出现普通光轴加摩擦轮传动的打滑问题。

　　设计这类主轴的时候，首先要卡准安装边界尺寸，端部的方块安装位的边长要和选用的传感器外形尺寸匹配，安装孔的中心距要严格对应传感器的固定孔位公差，不能出现孔位偏斜导致传感器装不进去的情况，同时方块端面和轴身的垂直度要控制在合理公差范围内，不然传感器装上去之后会出现检测面倾斜，影响检测信号的稳定性。轴身的齿部长度要对应设备的最大进给行程，两端要预留足够的安全余量，避免运行到行程极限的时候齿轮脱啮，同时齿部的外径和安装导向槽的内径要留合适的配合间隙，既要保证轴在槽里滑动顺畅不卡滞，又不能间隙太大导致传动的时候出现晃动，影响进给精度。

　　还要考虑实际装配的工艺性，轴身的齿部加工的时候要保证齿距的一致性，不然和齿轮啮合的时候会出现传动卡顿，走一段就卡一下的问题，端部的安装位和轴身的同轴度也要控制好，不然轴高速运行的时候会出现偏心抖动，不仅会产生异常噪音，时间长了还会磨损导向槽和啮合齿轮，缩短整套传动机构的使用寿命。另外检测端的安装面要做平整处理，不能有加工残留的毛刺或者凸点，不然传感器贴装的时候会出现间隙不均，导致检测距离不稳定，很多新手设计的时候容易忽略这个细节，装配的时候才发现传感器装上去信号跳变，又要拆下来重新修磨安装面，耽误装配进度。

　　从选型适配的角度说，这类主轴适合用在进给负载不大、对位置反馈精度有一定要求的工位，要是重载场景的话就得加大轴径、选用更大模数的齿形，同时端部的传感器安装位也要做加强结构，避免大负载下轴端变形影响检测精度。日常维护的时候，要定期给齿部添加润滑脂，减少齿面磨损，同时检查端部传感器的固定螺丝有没有松动，避免运行过程中传感器移位导致检测失效，很多设备的小故障其实都是这些细节没注意到，本来零件本身设计没问题，后期维护不到位才出问题。做三维建模的时候，要把齿形的参数做准确，安装孔的位置要严格按选型的传感器尺寸来定，还要预留好装配时的扳手空间，不然螺丝拧的时候会和周边结构干涉，这些都是实际建模过程中需要反复核对的细节，不能只看外观形状对了就完事，要结合实际装配、使用、维护的全流程需求来调整结构细节，建出来的模型才能直接指导生产，不用后续反复改图。
