桌面式曲柄连杆肘部动力装置结构

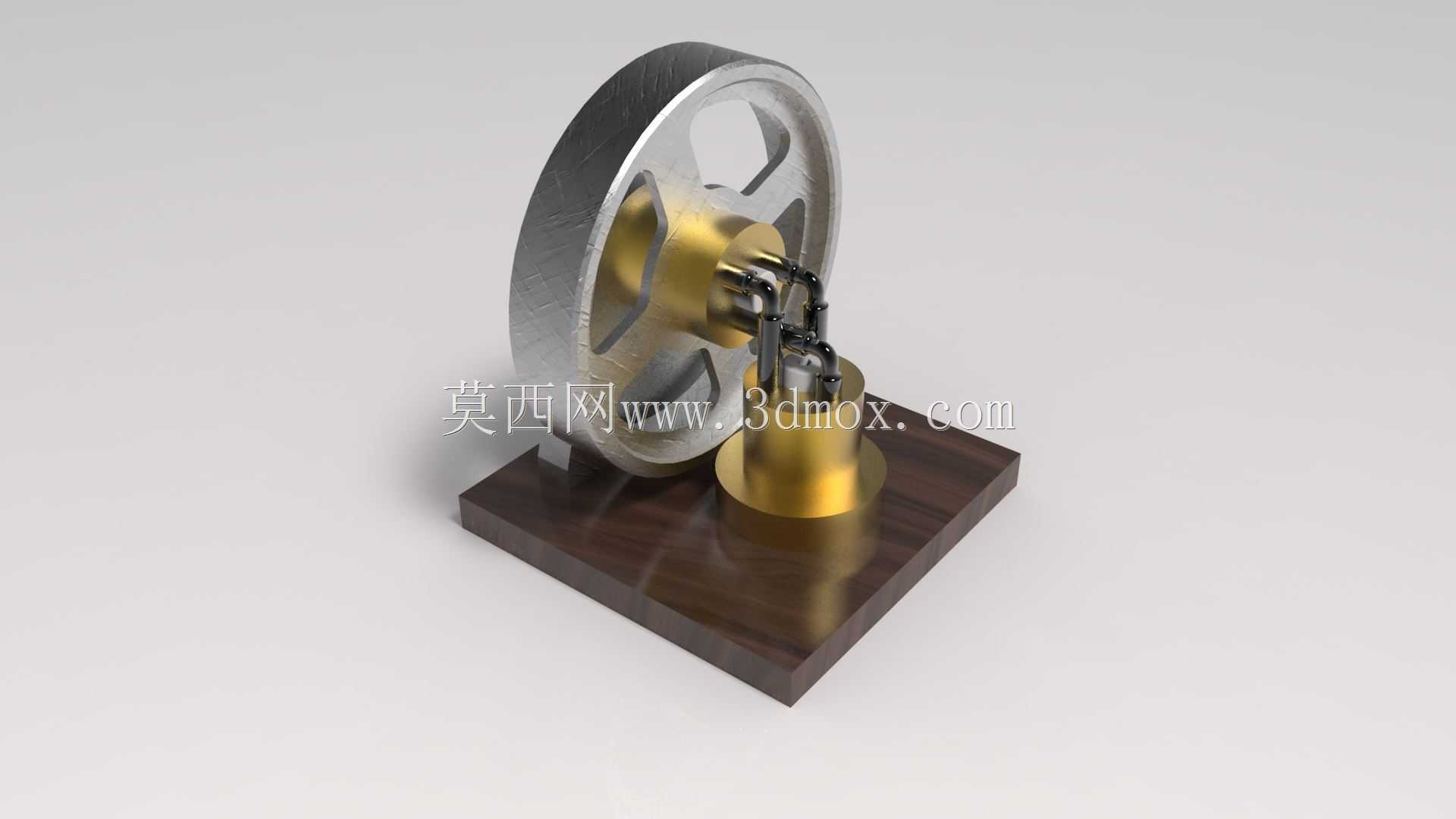

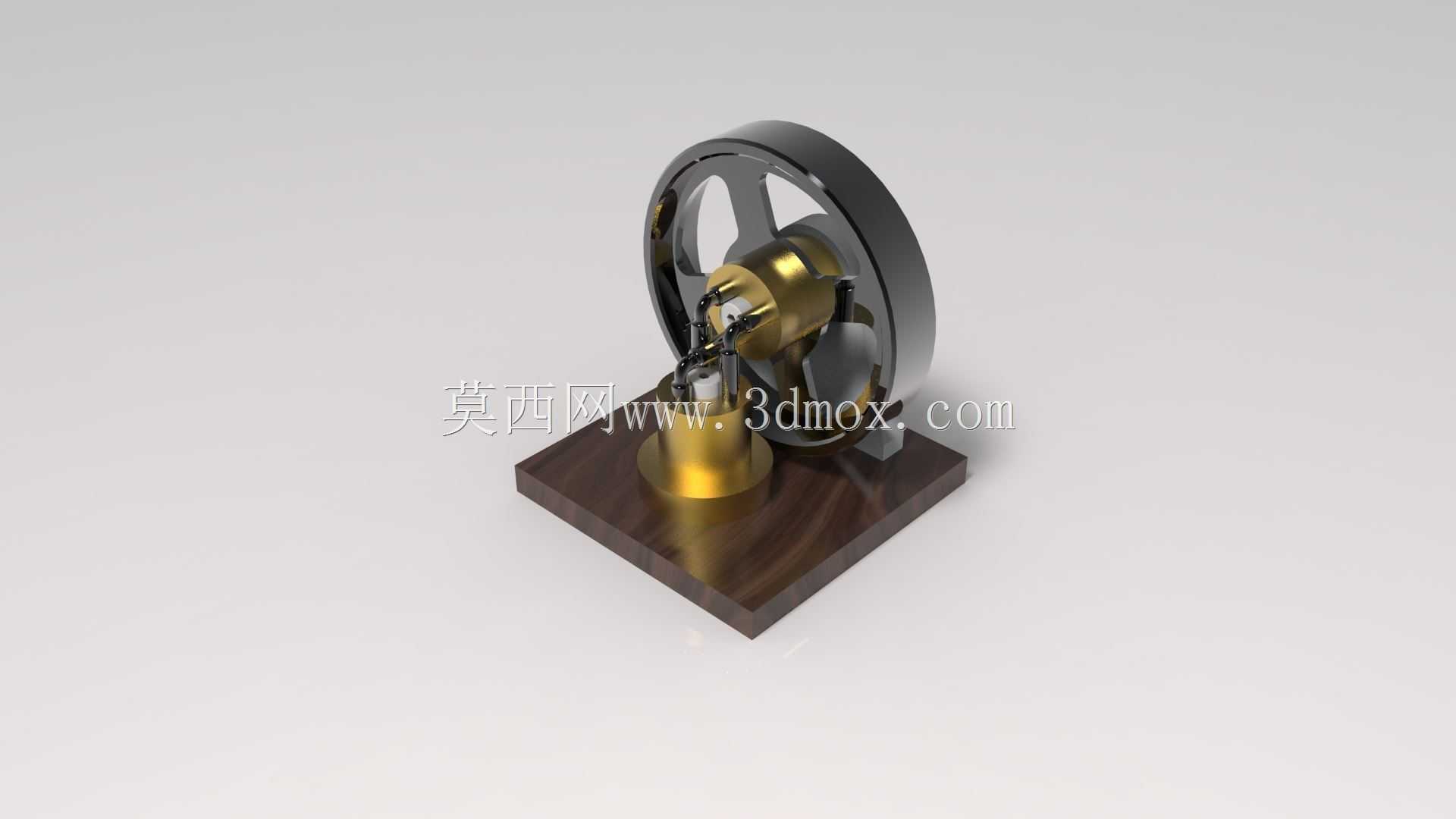

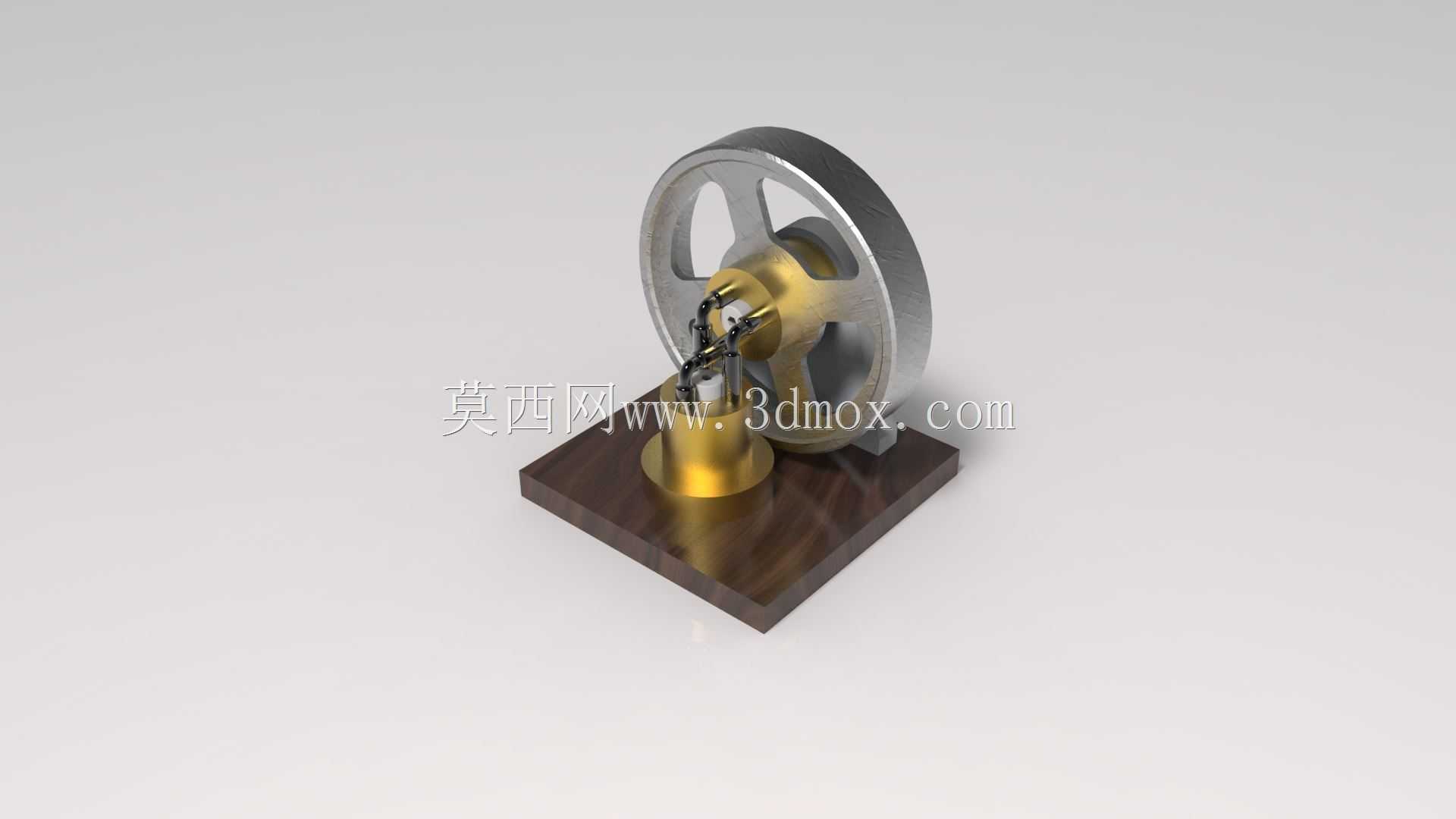

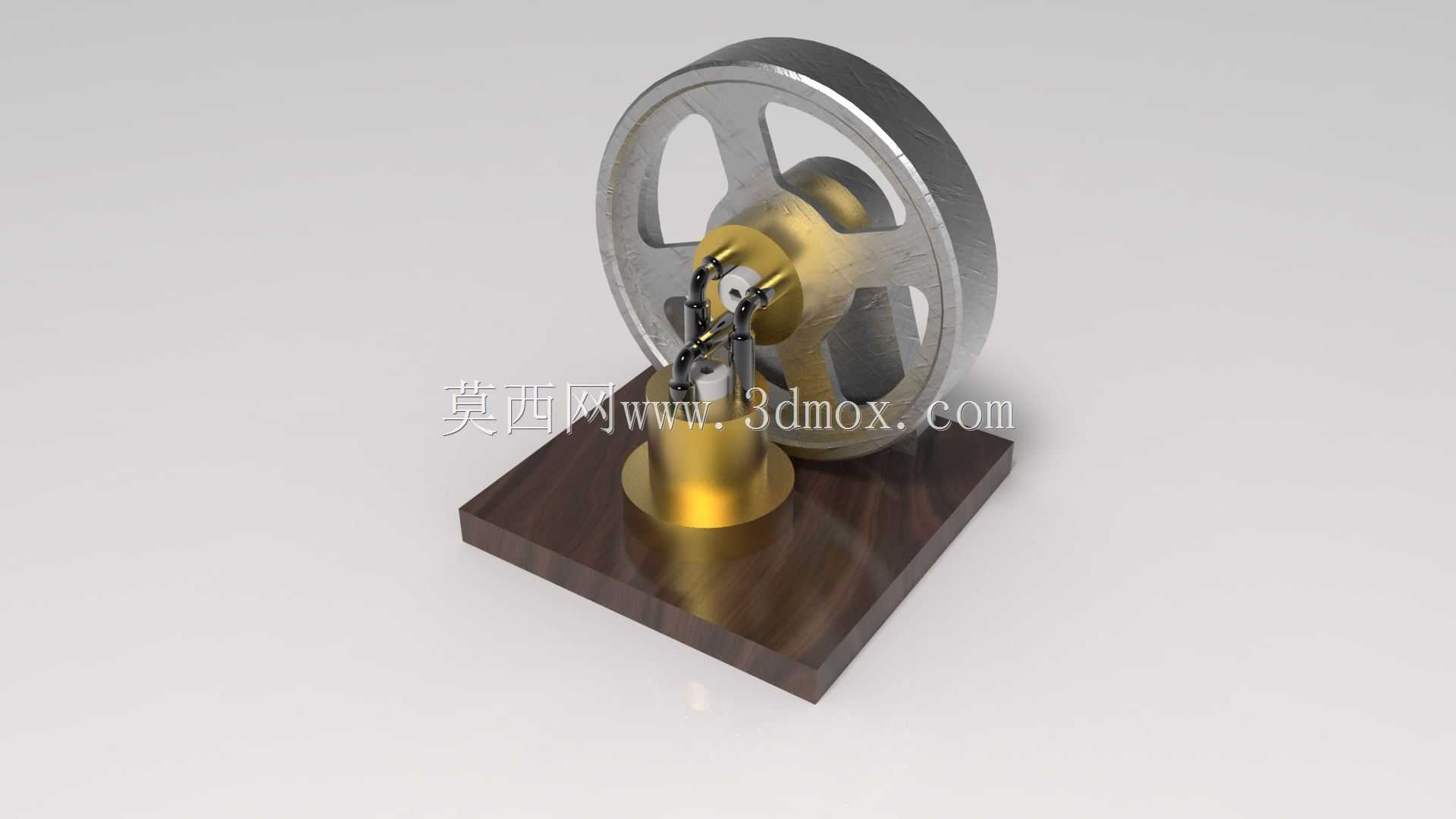

　　这套动力结构的设计初衷，是还原小型往复式动力机构的核心传动逻辑，常被用于机械原理教学演示、小型动力装置原理验证场景，也可作为桌面级动力展示载体，搭配透明外罩后用于科普场馆的动力原理展项，帮助受众直观理解热能到机械能的转换路径。从实际功能来看，这套结构通过曲柄连杆组件完成活塞往复运动到飞轮旋转运动的转换，飞轮自身的转动惯量可以储存做功行程的能量，带动整套机构越过止点完成连续运转，配套的基座承担所有部件的定位与支撑作用，保证运转过程中各运动副的同轴度与间隙符合设计要求，避免出现卡滞、偏磨等问题。设计过程中优先考虑了运动干涉的规避，在建模阶段就对活塞行程、曲柄半径、连杆长度三者的比例做了反复校核，保证活塞在气缸内往复运动时，

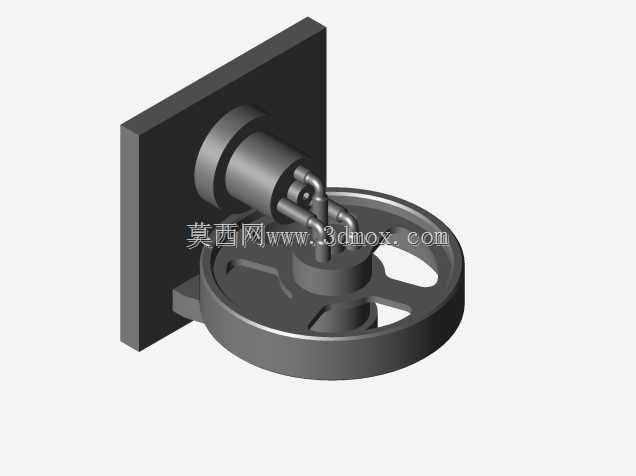

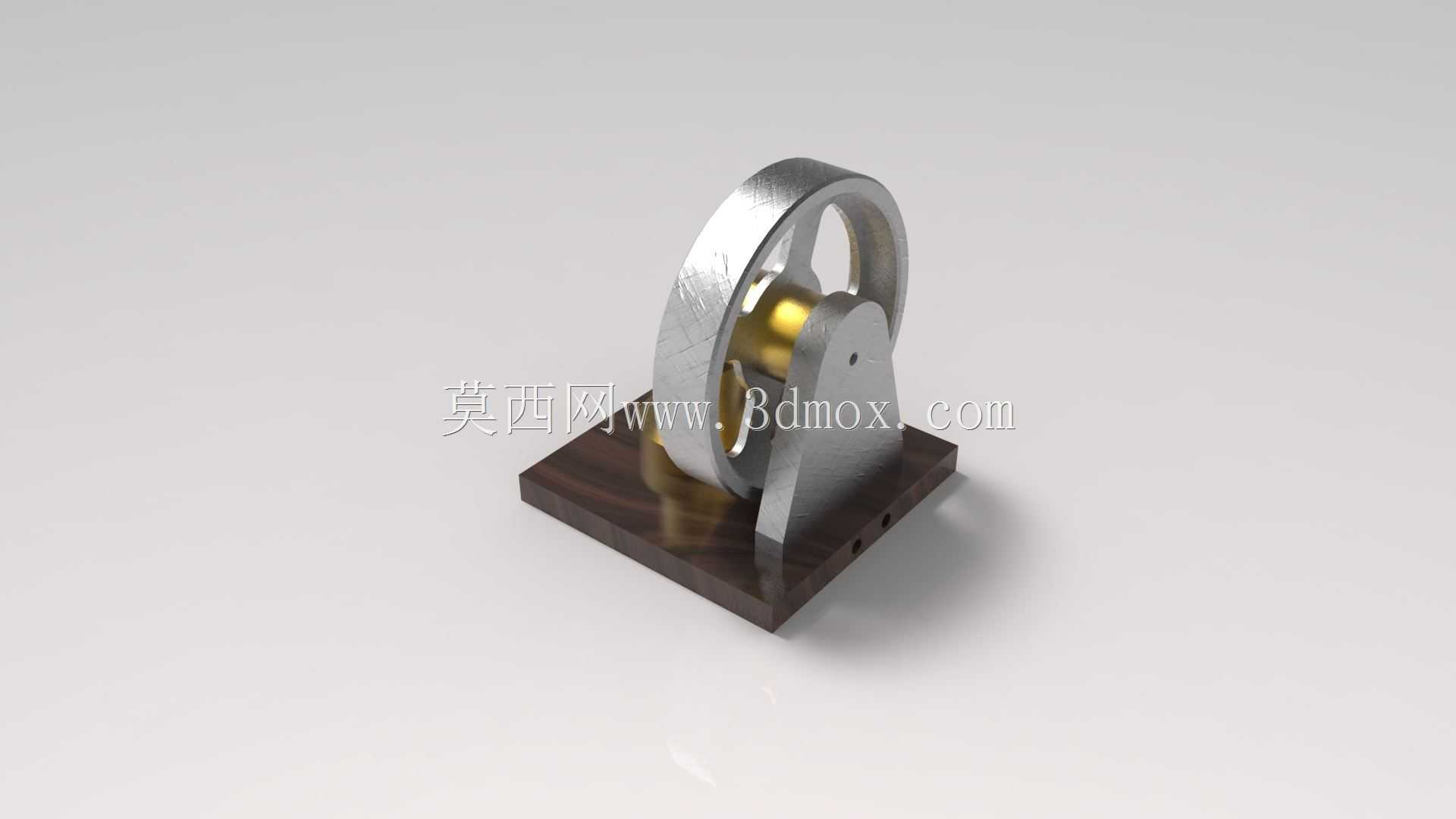

　　连杆摆动角度处于合理区间，既不会因为连杆过短导致侧压力过大加剧磨损，也不会因为连杆过长造成整体结构尺寸冗余。飞轮的直径与厚度经过匹配计算，在满足转动惯量需求的前提下控制整体重量，避免启动时需要过大的初始力矩，同时飞轮轮缘做了倒角处理，消除运转过程中的安全隐患。安装边界方面，整套结构采用方形基座作为安装基准，基座上预留了气缸安装位、曲轴轴承座定位孔、支架固定槽，所有安装孔位的位置度公差控制在0.02mm以内，保证曲轴装配后两端轴承的同轴度，减少运转过程中的振动与噪音。基座底部预留了四个固定安装孔，可以直接固定在桌面或者试验台架上，也可以搭配减震垫使用，进一步降低运转时的共振传递。从结构细节来看，

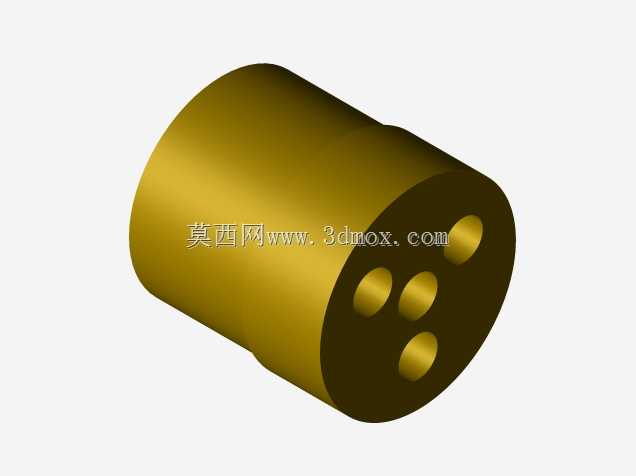

　　活塞与气缸的配合间隙选取了合适的公差范围，既保证运动顺畅无卡滞，也不会因为间隙过大出现漏气泄压的问题；连杆两端的铰接副采用了销轴连接，销轴与连杆孔、活塞销座、曲柄销的配合都做了公差匹配，保证转动灵活的同时控制旷量，避免长期运转后出现敲击异响。这套结构没有集成复杂的配气、供油组件，核心是突出动力转换的核心传动链路，非常适合机械专业的学生做原理认知学习，也可以作为小型动力模型的核心动力段，外接配气、点火组件后即可扩展为完整的可运转动力装置。在实际选型参考中，若要将这套结构用于实际的小型动力输出场景，可根据输出功率需求等比例缩放各部件尺寸，匹配对应的飞轮惯量与活塞行程，同时更换对应强度的轴类、连杆部件材料，保证运转过程中的结构强度；

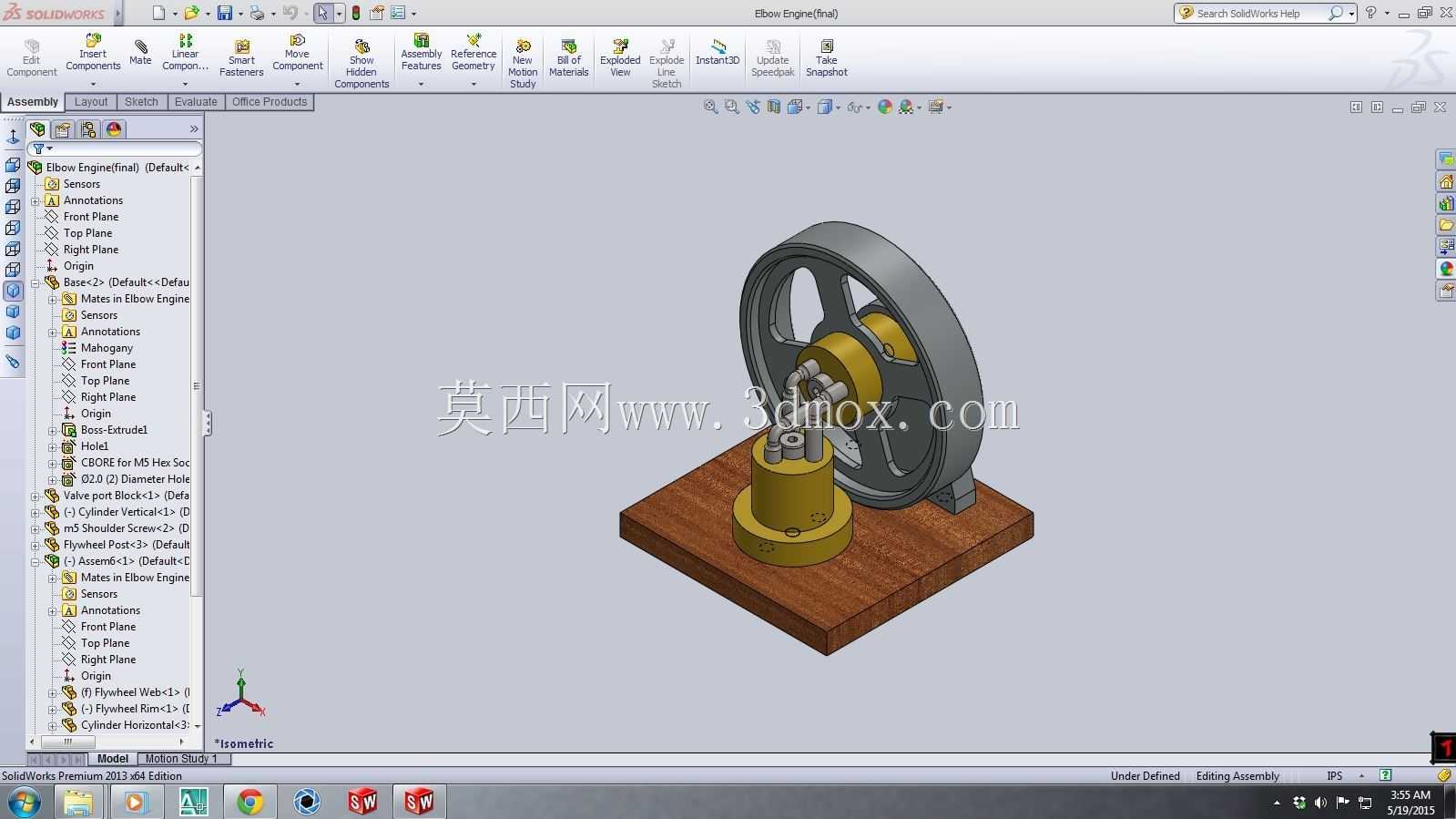

　　若仅用于演示场景，可采用轻质合金或者工程塑料制作非受力部件，降低整体重量与制作成本。建模过程中对所有运动部件都做了运动仿真验证，模拟连续运转状态下各部件的运动轨迹，确认不存在运动干涉，同时校核了曲柄在上下止点位置时的机构锁止风险，通过飞轮的配重设计保证机构可以顺利越过止点实现连续运转。各部件的连接方式都采用了机械领域常用的可拆卸连接，方便后续的拆解、维护与部件更换，轴承位的设计预留了标准轴承的安装尺寸，可直接选用市售标准微型轴承，无需定制特殊规格部件，降低制作与维护成本。基座的厚度经过计算，保证在机构高速运转时不会因为刚度不足产生形变，所有受力部位都做了加强筋设计，在控制整体重量的前提下提升结构刚性，避免长期受力后出现基座变形导致的传动部件错位问题。
