多插孔位一转多电源转换插座结构设计

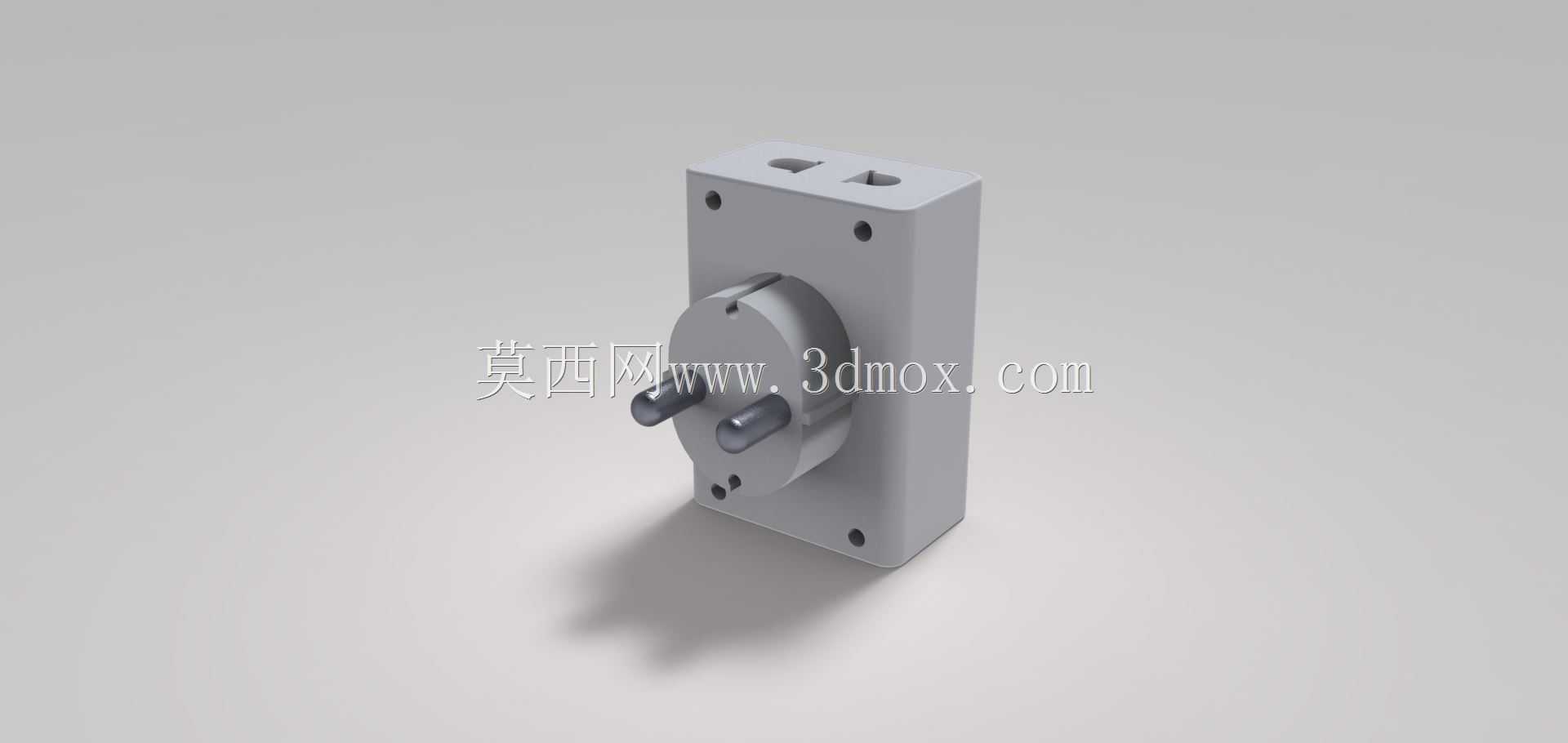

　　日常生产与办公场景里，墙面预埋插座的插孔数量、布局往往很难完全匹配多设备同时取电的需求，尤其是桌面工位、小型设备测试台、临时检修作业点这类位置，经常出现插座被大型适配器遮挡相邻插孔、插孔总数不足以支撑手头设备供电的情况，这类一转多结构的电源转换插座，就是针对这类取电痛点设计的扩展类电工配件，不需要改动原有墙面布线，直接插接在现有插座上就能拓展出多个取电位，大幅提升原有插座的利用率。从实际使用的角度出发，这类转换插座的设计首先要考虑插合的稳定性，背部的插脚结构需要匹配国标墙面插座的孔位公差，插合后不能出现松垮晃动的情况，避免接触不良导致的接头发热、供电中断问题；同时插脚的金属件需要保证足够的夹持力，长期插拔后也不能出现弹性衰减，

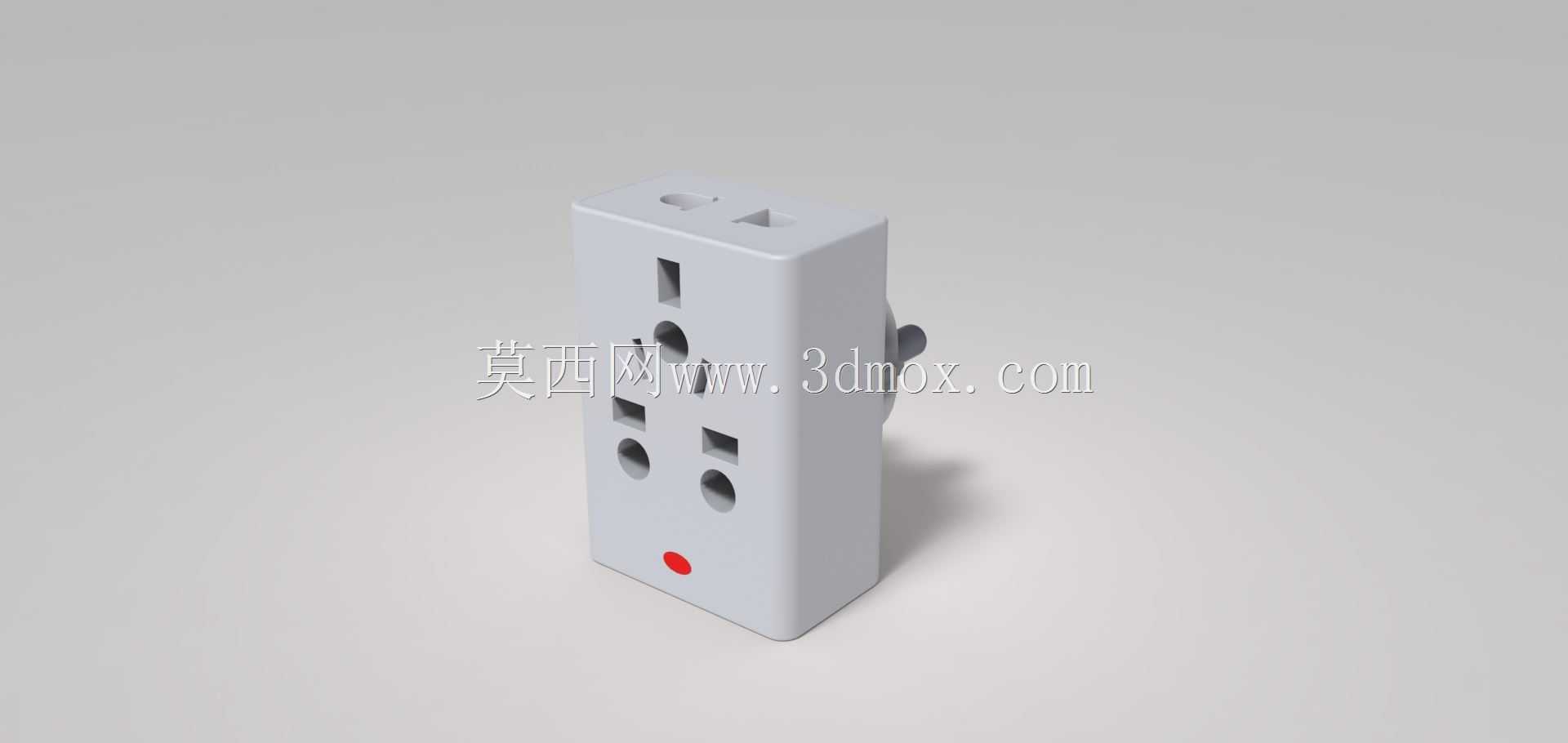

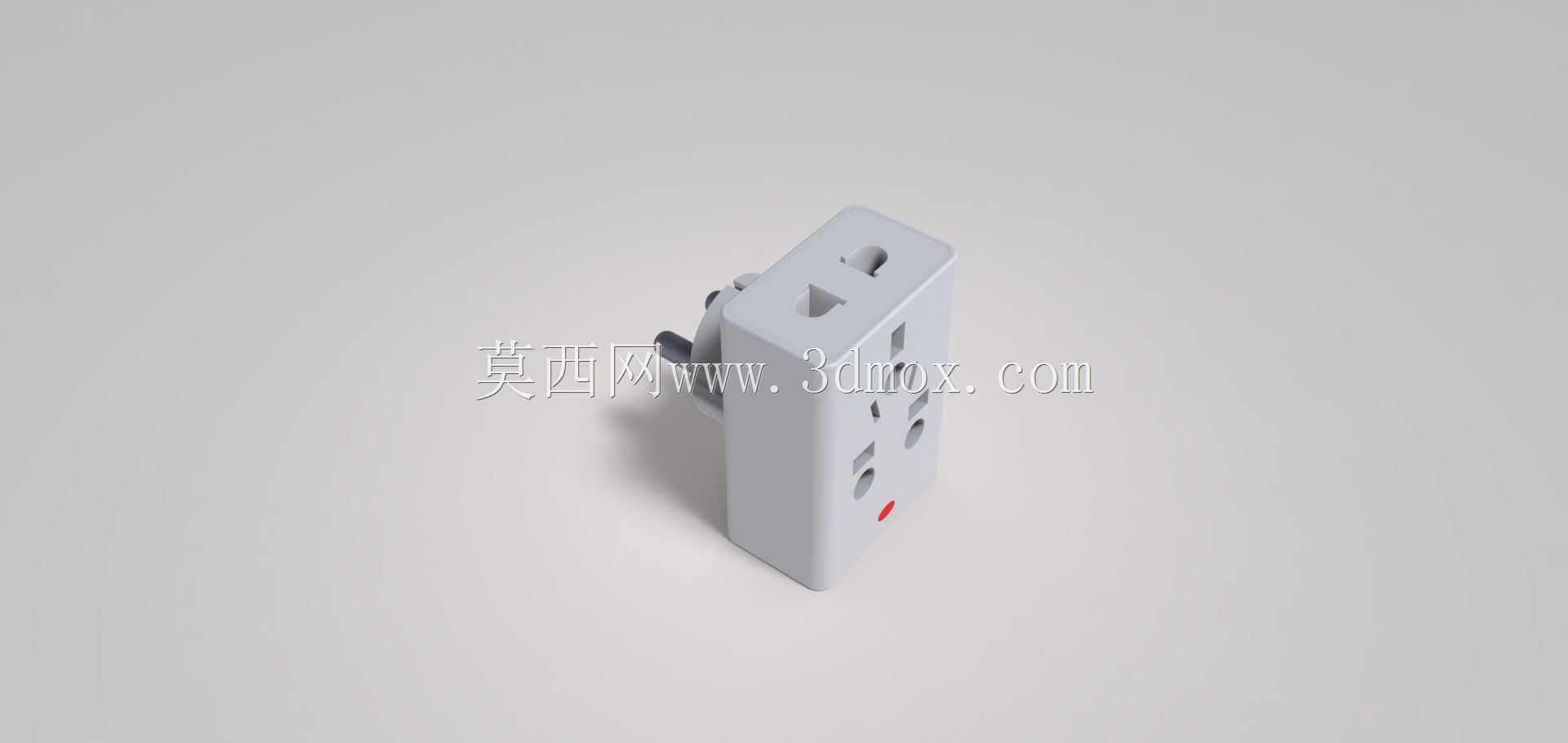

　　保证接触电阻始终处于安全区间。正面的插孔布局做了错位排布设计，避免多个大尺寸电源适配器同时插入时互相干涉，一共设置了两组五孔插孔位，同时顶部预留了两孔插孔，能够同时满足两脚、三脚插头的取电需求，覆盖日常小型电动工具、测试仪器、办公电子设备的供电接口要求。外壳采用直立方块的造型设计，整体轮廓没有多余的外凸结构，插接在墙面插座后不会过度占用墙面外的空间，侧边的凸起结构是插拔助力位，拆卸时手指扣住这个位置就能平稳发力拔出，不会因为拽拉外壳导致结构松脱。外壳正面下方设置的红色指示件，是通电状态的可视提示，接入电路后该位置会有明确的状态显示，不用插拔设备就能判断当前插座是否处于通电状态，日常巡检时能快速确认供电状态。

　　设计过程中需要严格把控各插孔之间的电气间隙，不同极性的导电件之间要预留足够的安全距离，避免高压击穿引发安全隐患；外壳的壁厚要兼顾结构强度与材料成本，日常插拔的受力位置做了局部加厚处理，避免多次插拔后外壳出现开裂变形。内部导电件采用一体化铜带结构设计，减少铆接接点带来的电阻升高问题，导电路径的排布尽量短直，降低自身的压降损耗，大负载工况下也能控制温升在安全范围内。安装边界方面，这类转换插座不需要额外的固定工序，直接与现有墙面插座插接即可，整体外伸长度控制在合理范围内，不会影响周边家具、设备的摆放，即使是贴墙放置的办公桌、设备柜，也不会因为插座外伸导致家具无法贴墙摆放。插孔的保护门结构是设计中不能忽略的部分，

　　单孔插入时需要达到足够的触发力度才能导通，避免异物误插入引发的触电风险，同时正常插头插入时的阻力不能过大，保证日常插拔的手感顺畅。外壳的分模线设置在侧面非外观面，合模后的飞边容易处理，外观面不会留下明显的合模痕迹，表面做细磨砂处理，日常使用中不容易留下划痕和指纹，长期使用也能保持整洁的外观。从结构可靠性的角度，内部导电件的定位筋位需要做精准的限位，避免组装或者使用过程中导电件移位，导致插孔对位不准、接触不良的问题；插脚与内部铜带的连接采用铆压固定，铆接位置做防松设计，长期使用后也不会出现连接松动。这类转换插座在实际应用中，除了日常办公、家用场景，也常用于小型电气维修台、临时展会布展、实验室测试工位这类需要临时扩展取电位的场景，不需要额外接长拖线板，减少布线的杂乱感，同时也避免拖线板线缆绊倒人员的安全隐患。设计时还需要考虑不同方向的受力情况，当多个插头同时插入时，整体的受力要均匀传递到背部插脚与墙面插座的配合位置，避免单侧受力过大导致插脚变形、插座从墙面脱落的情况；外壳的材料选用需要满足耐燃要求，遇到异常高温情况时不会出现明火蔓延的问题，符合电工配件的安全规范要求。
