简易固定式台钳夹持工装结构

　　在常规机械加工、钳工装配、小零件修配的作业场景里，这类小型台钳是工位上最基础也最高频使用的夹持部件，不管是台式钻床的侧边配套工位、模具维修的钳工台、还是学生金工实习的操作工位，都能见到这类结构的夹持装置。它的核心作用是通过丝杠副的进给运动，带动活动钳身相对固定钳身做直线位移，从而对放置在两钳口之间的工件施加稳定的夹紧力，让工件在后续的锉削、钻孔、攻丝、小零件打磨修配、部件装配等操作中保持位置固定，不会因为外力作用发生位移、晃动，避免加工尺寸偏差或者装配对位失准。

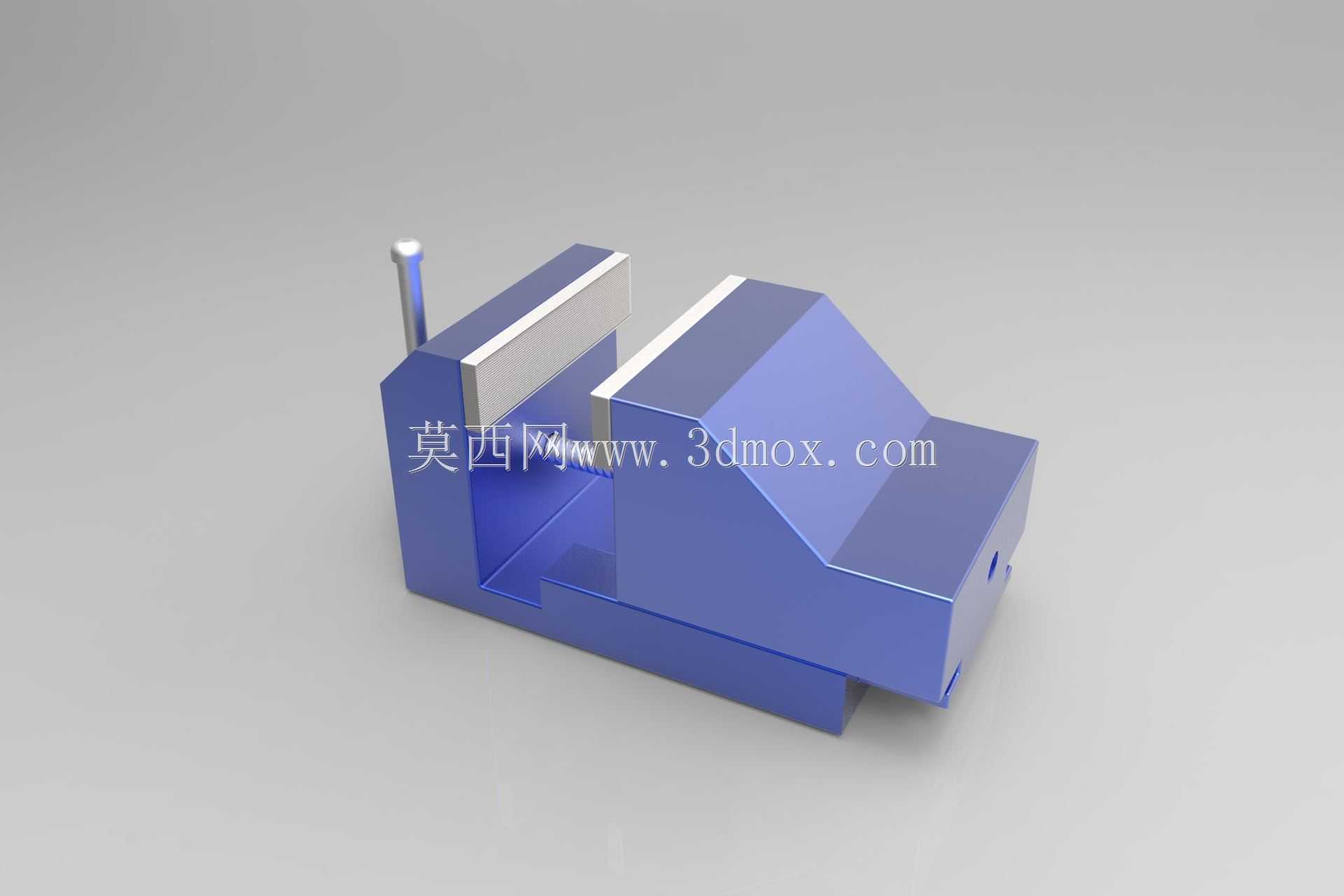

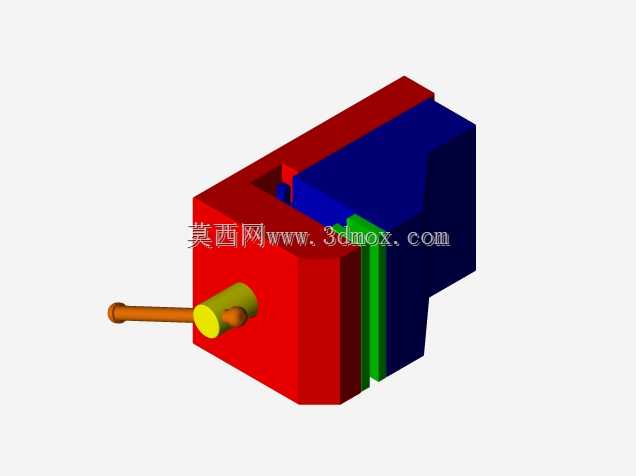

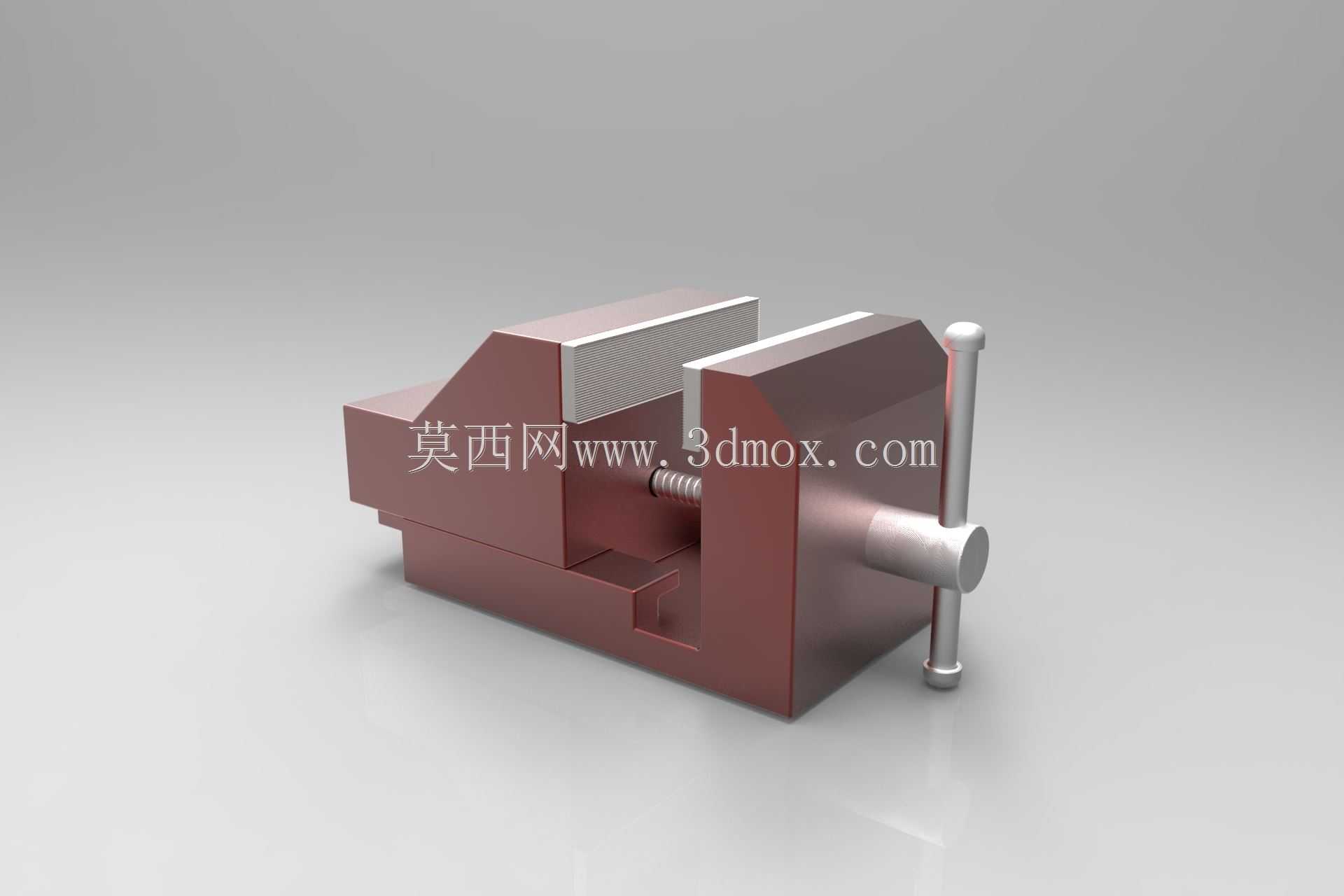

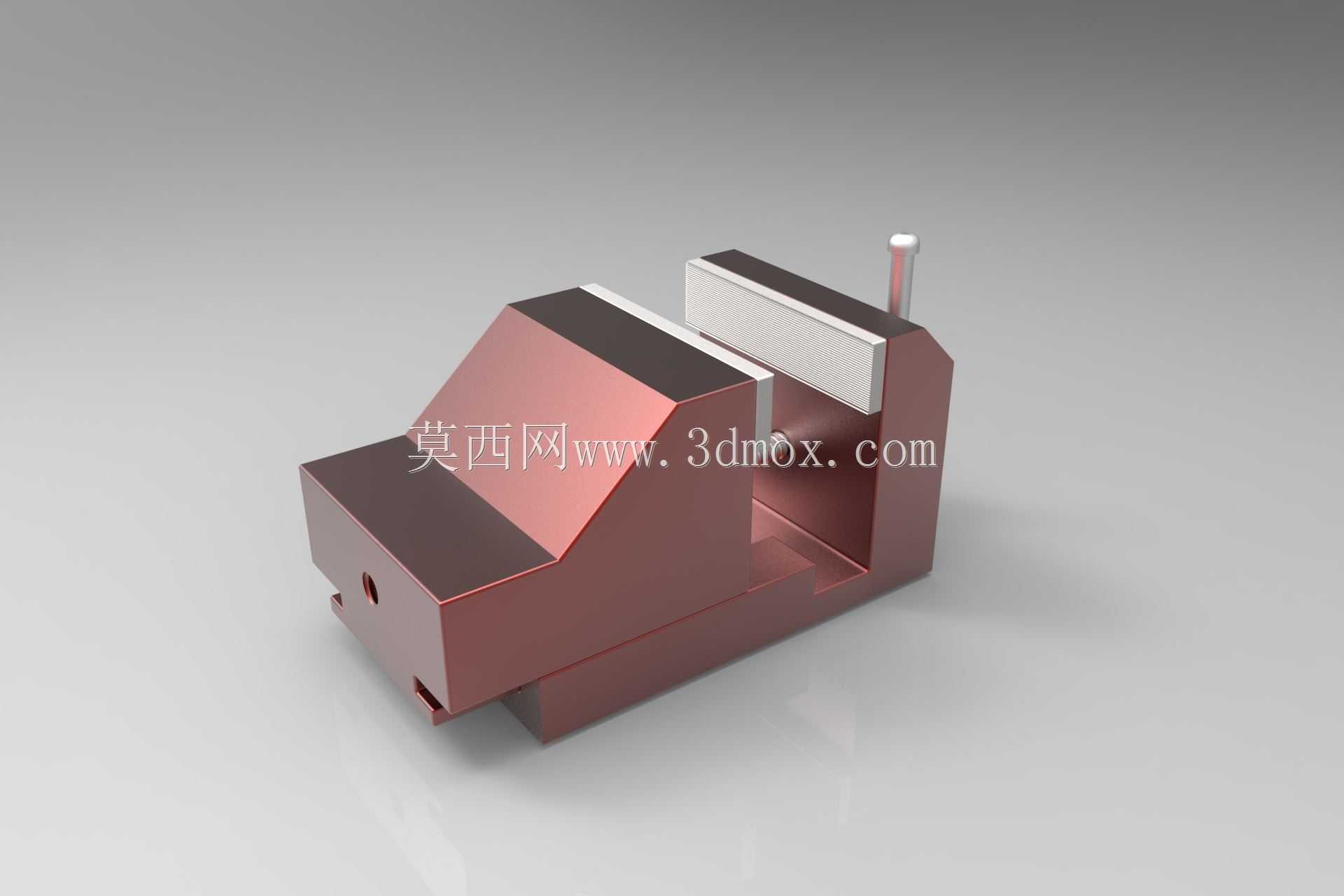

　　从结构设计的思路来看，这款台钳走的是极简实用的路线，没有额外的快换、转位等附加结构，整体由固定钳身、活动钳身、传动丝杠、摇把、钳口板几个核心部件组成。固定钳身作为整个台钳的基础承载件，底部预留了和工作台面连接的安装边界，常规安装时可以通过螺栓穿过安装孔将其锁紧在钳工台或者机床配套工作台的台面上，也可以配合小型平口钳的快速压紧座实现临时工位的快速固定。活动钳身和固定钳身之间通过导轨面配合，配合间隙在设计时预留了合理的公差范围，既保证活动钳身进给时的顺畅度，不会出现卡滞、爬行的问题，也能避免间隙过大导致夹持时钳口上翘，影响夹持精度。

　　传动部分采用的是普通梯形丝杠副，这种螺纹结构具备自锁特性，当摇把停止转动施加夹紧力后，丝杠不会因为工件的反作用力自行回退松夹，不需要额外添加锁紧机构就能保证夹持状态的可靠性，这也是手动夹持类工具普遍选用梯形丝杠的核心原因。摇把采用穿装式的圆柱杆结构，转动时力臂长度适中，操作人员施加较小的手动力就能在钳口处获得足够的夹紧力，针对不同材质的工件，操作人员可以通过手感控制夹紧力的大小，避免薄壁类零件被夹变形。钳口部分设计了带网纹的钳口板，通过沉头螺钉固定在钳身上，网纹结构可以增加钳口和工件接触面的摩擦力，即使工件表面存在少量油污，也能保证夹持时不会打滑；当钳口板磨损后，只需要拧下沉头螺钉更换新的钳口板即可，不需要更换整个钳身，降低了长期使用的维护成本。

　　从安装边界的尺寸适配来看，这款台钳属于小型台钳范畴，钳口开度可以覆盖常规小尺寸零件的夹持需求，整体外形紧凑，不会占用过多的工作台面空间，适合空间有限的小型工位使用。固定钳身的导轨面采用一体化的铸造结构，整体刚性足够，在承受常规锉削、钻孔的切削力时不会发生明显的形变，保证夹持的稳定性。在实际使用场景中，这类台钳除了配合钳工手工作业，也可以临时固定在小型台钻、砂轮机的侧边，用来夹持小型工件进行钻孔、去毛刺作业，相比大型机用平口钳，它的重量更轻，挪动和调整位置都更方便，适合多工位流转的小型加工作业场景。

　　设计过程中，各个部件的受力路径做了直接的传导设计，夹紧力从活动钳身通过丝杠传递到固定钳身，再通过固定钳身底部的安装结构传递到工作台面，没有多余的受力转接环节，减少了受力环节的形变累积。钳身的外形做了合理的倒角处理，没有尖锐的棱角，避免操作人员在工位操作时被磕碰划伤，符合手动操作工具的安全设计要求。整体结构没有复杂的异形曲面，各个部件都可以通过常规的铣削、钻削、车削工艺加工完成，加工难度低，量产时的制造成本可控，也方便后期的维护和配件更换。
