直列三缸汽车发动机缸体结构设计

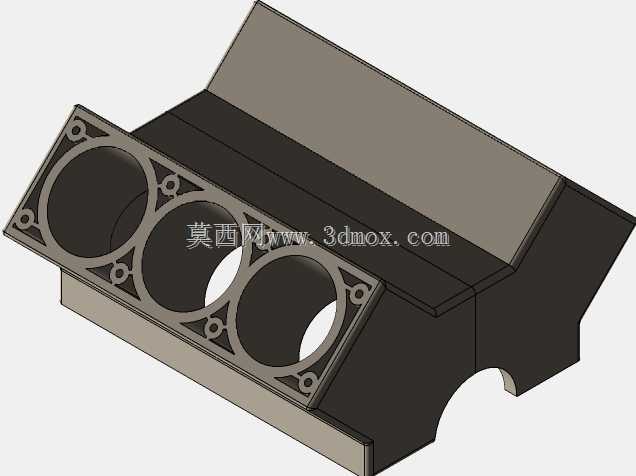

　　在乘用车小排量动力总成的开发流程里，直列三缸发动机的缸体是整个动力单元的核心承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路的附件都要依托缸体完成定位与装配，其结构合理性直接决定整机的NVH表现、密封可靠性与服役寿命。这款三缸缸体采用直列式气缸排布设计，三个气缸孔沿曲轴轴向等距布置，缸孔周边设计有连续的加强筋结构，筋条从缸孔外缘一直延伸至曲轴箱主轴承座位置，可有效平衡活塞往复运动、曲轴旋转带来的交变载荷，避免缸孔在高频爆压冲击下出现失圆变形，降低活塞环的偏磨风险。从安装边界来看，缸体顶面为气缸盖贴合面，平面度公差需控制在0.05mm以内，周边预留的螺栓孔按照等载荷原则排布，确保缸垫压紧力均匀分布，避免燃气、冷却液、机油的三漏问题；

　　缸体下部为曲轴箱腔体，集成了主轴承座的安装定位面，主轴承盖通过螺栓与缸体轴承座刚性连接，形成曲轴回转的支撑结构，腔体侧面预留了机油泵、水泵、正时链罩的安装定位止口，所有安装面的位置度公差均按照动力总成装配的基准统一原则设定，减少装配累计误差。在功能集成设计上，这款缸体采用了集成式冷却水道设计，水道环绕每个气缸孔布置，进水口设置在缸体侧面排气侧位置，水流从下往上流经缸体水套后进入缸盖水套，可精准控制气缸壁各区域的工作温度，避免局部过热导致的润滑失效；同时缸体内部铸有贯通式主油道，主油道沿曲轴轴向布置，通过分支油道分别向主轴承、凸轮轴轴承、活塞冷却喷嘴输送压力机油，油道转角位置均设计有大圆角过渡结构，减少机油流动阻力，

　　保证各润滑点的机油压力稳定。针对三缸机天生的一阶往复惯性力矩不平衡问题，缸体下部的曲轴箱侧壁做了加厚处理，同时在缸体前后端面预留了平衡轴模块的安装位置，可通过加装平衡轴抵消不平衡力矩，降低整机怠速振动；缸体侧面还预留了发动机悬置的安装凸台，凸台位置经过质心匹配计算，确保动力总成通过悬置安装到副车架上时，振动传递率控制在合理区间。从实际应用场景来看，这类小排量三缸缸体多用于A0级、A级乘用车的燃油动力单元，也可作为PHEV车型的增程器核心基体，在混动工况下发动机多处于高效区间运行，缸体的热负荷波动更小，结构可靠性更容易得到保证。建模过程中，缸体的壁厚设计遵循了等强度原则，主体壁厚根据载荷分布在3.5mm至6mm之间渐变，

　　既避免了壁厚过厚导致的铸件缩孔缺陷，也控制了整机的轻量化水平；所有铸造圆角均按照铸造工艺要求设置为R2至R5，避免应力集中导致的铸件开裂，机加工面与非加工面的过渡位置也设计有合理的拔模斜度，满足金属型铸造或者高压铸造的工艺要求。缸体前端面预留了水泵、机油泵的驱动接口，可通过曲轴前端的皮带轮或者链轮直接驱动附件，减少额外的传动结构；后端面则预留了飞轮壳、变速器的定位止口与连接螺栓孔，止口与曲轴主轴承孔的同轴度公差严格控制，保证变速器输入轴与曲轴的对中精度，避免传动系统的异常振动。在润滑回路的设计上，每个气缸对应的主轴承座位置都预留了活塞冷却喷嘴的安装孔，喷嘴可向活塞内腔喷射压力机油，带走活塞顶部的燃烧热量，降低活塞的热负荷，尤其在高负荷工况下，冷却喷嘴的机油流量可覆盖活塞内腔70%以上的面积，有效控制活塞的热变形量。缸体侧面还设计有油尺安装孔、机油压力传感器安装孔、冷却液放水螺塞孔等辅助接口，所有接口的螺纹规格均采用通用公制标准，方便售后维护过程中的配件更换。
