弯角式法兰连接扶手接头结构设计

　　在工业防护栏、设备操作梯台、商用空间扶手系统的搭建作业中，接头部件是决定整体结构刚性、安装容错率与长期使用稳定性的核心连接件，本次呈现的弯角式扶手接头，主要用于垂直支撑构件与水平扶手段的90度转向衔接，替代传统焊接式转角的复杂工序，适配模块化快装的施工需求。从实际应用场景来看，这类接头广泛覆盖工业生产车间的设备防护围栏、仓储区域的登高梯扶手、公共交通场站的无障碍扶手系统，以及商用建筑的室内外护栏结构，尤其适合需要后期拆装调整、现场不允许动火作业的安装场景，相比焊接转角，它无需做焊后打磨、防腐补漆工序，能大幅压缩现场施工周期，也便于后期护栏结构的局部改造与部件更换。

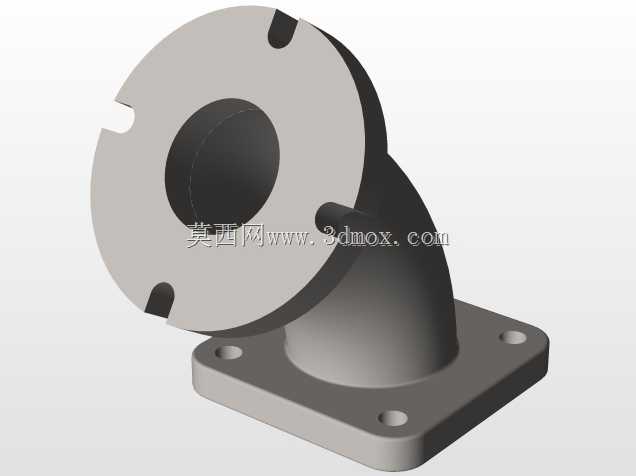

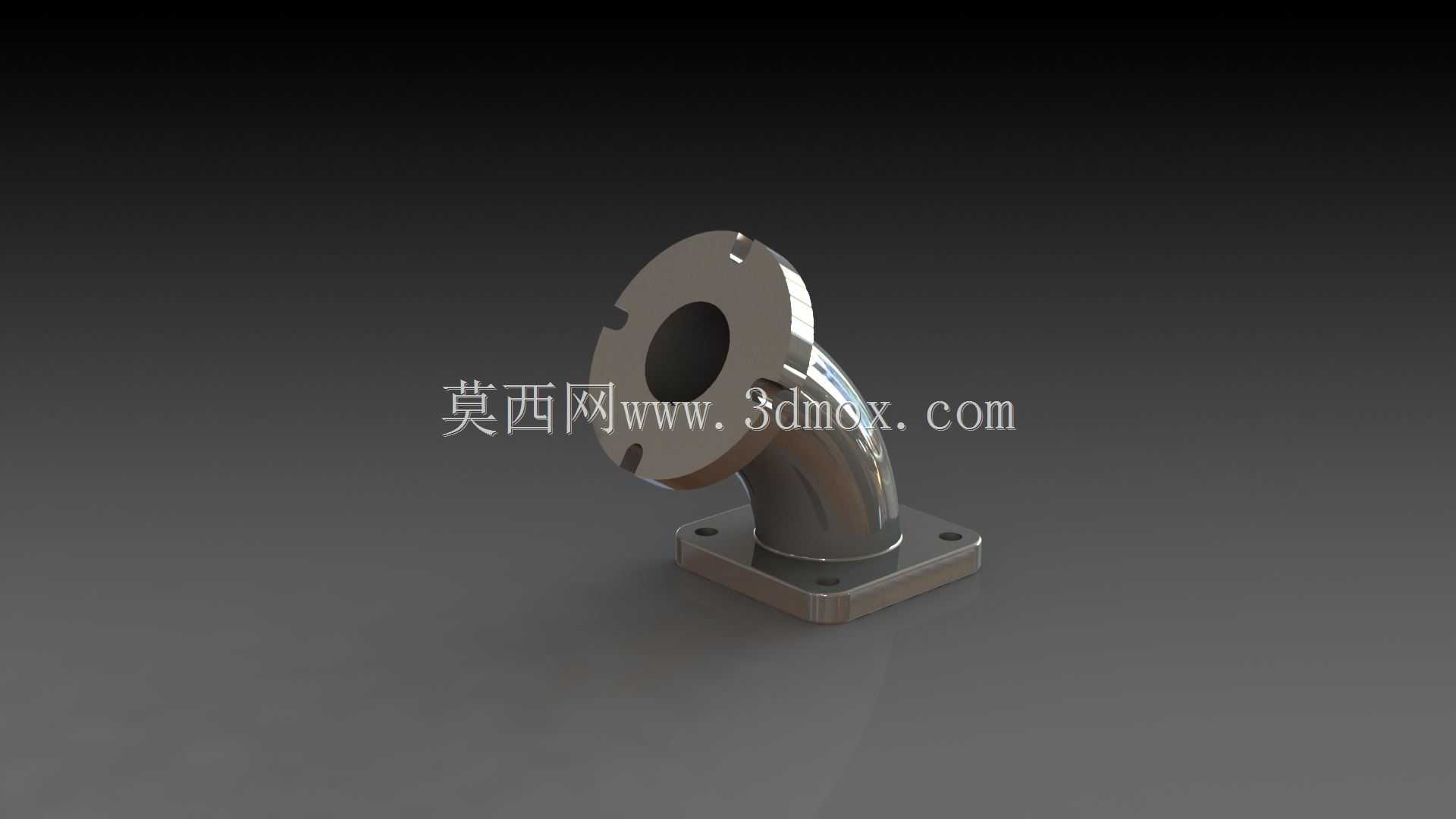

　　从功能特性上看，该接头采用一体弯转的实体结构设计，内部为等径贯通的流道/穿装通道，既可以作为空心扶手管的插接衔接件，也可作为穿线防护的弯通护罩使用，两端分别设置圆形带缺口法兰与方形带安装孔法兰，圆形法兰端适配圆形扶手管的端面贴合，法兰上开设的三个缺口式定位槽，可在安装时快速卡入扶手管端的预焊定位销，避免对接时的周向转动，降低现场对位难度；方形法兰端用于固定在墙面、设备立面或者垂直支撑立柱的端面上，四个角位的沉头安装孔可适配内六角螺栓或者自攻螺钉，安装后螺栓头完全沉入法兰平面内，不会突出表面形成磕碰隐患，接头的弯转段采用大圆弧过渡结构，既避免了直角转角的应力集中问题，也能让扶手的握持过渡更顺滑，不会出现硌手的棱角。

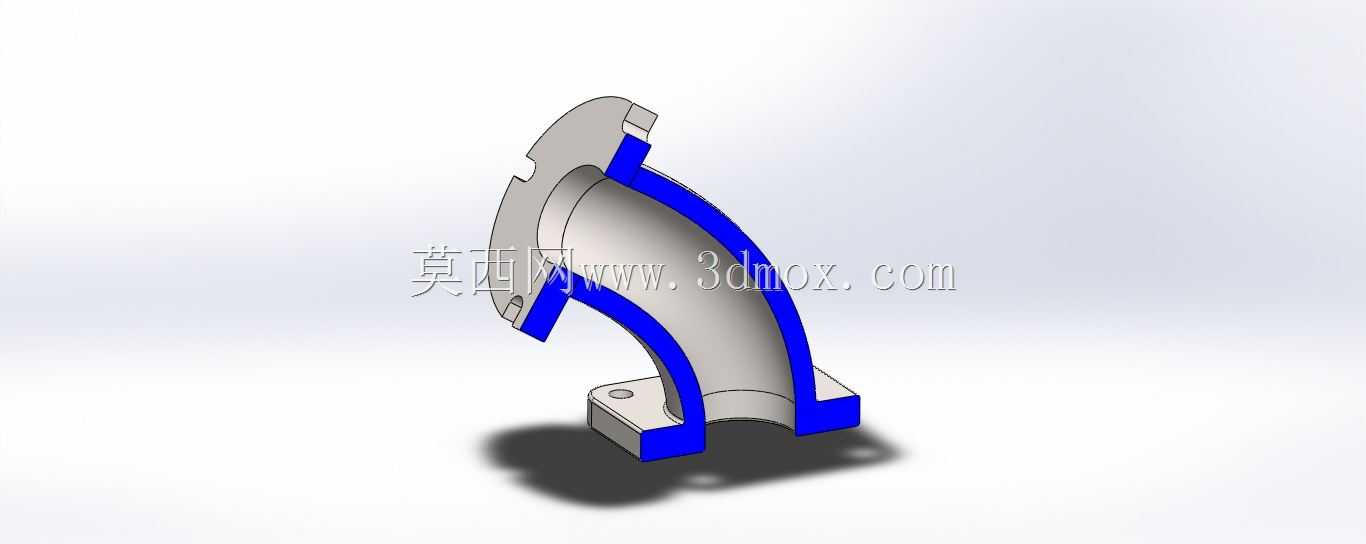

　　在设计思路层面，建模阶段优先考虑了安装边界的适配性，方形安装法兰的边长控制在常规扶手立柱的截面尺寸范围内，不会出现安装后法兰边缘突出立柱侧面的情况，圆形对接法兰的外径与配套扶手管的外径保持一致，对接后外观齐整无台阶，不会积留灰尘或者清洁死角；弯转段的曲率半径经过反复校核，既保证内部通道的穿线或者流体通过性，也控制了接头整体的外伸尺寸，避免转角处过于突出占用通行空间。结构壁厚采用均匀等厚设计，在保证整体结构强度的前提下，尽可能控制零件自重，降低安装时的承重负载，同时壁厚均匀的结构也适配压铸、注塑或者金属3D打印等多种加工工艺，不同材质选型下都能避免成型时的缩孔、变形问题。

　　从安装边界的尺寸逻辑来看，方形法兰上的安装孔采用对称分布设计，孔位间距符合常规五金配件的安装模数，既可以适配预制安装孔的标准立柱，也能在现场施工时灵活划线钻孔，圆形法兰上的定位缺口采用非均匀角度分布，具备防呆设计属性，安装时只有唯一对位角度，能避免现场安装时出现方向错位导致的扶手歪斜问题。接头的对接端面都做了0.5mm的浅止口设计，与扶手管或者安装面贴合时能形成定位配合，即使螺栓存在轻微松动，接头也不会出现横向错位偏移，提升长期使用的结构可靠性。在实际选型使用时，这类接头可根据应用场景匹配不同材质，户外场景选用304不锈钢铸造成型，具备优秀的防锈抗腐蚀能力，室内场景可选用铝合金压铸或者工程塑料注塑，兼顾成本与轻量化需求，所有安装配合面的平面度公差控制在0.1mm以内，保证贴合紧密无晃动，弯转内通道的表面粗糙度控制在Ra3.2以内，穿装线缆或者输送低压流体时不会出现卡滞或者流阻过大的问题。
