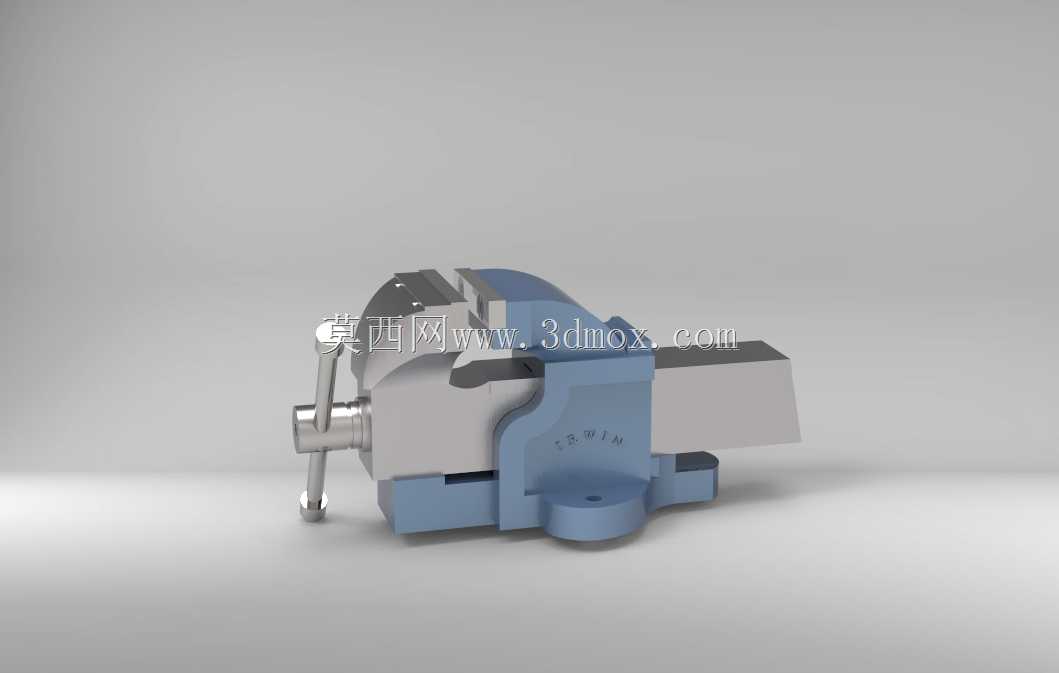

机加工固定式台虎钳结构三维建模

　　在常规机加工车间的工位布局里，台虎钳是每个钳台、加工辅助工位都离不开的基础工装，不管是钳工手工锉削、錾切、攻丝套扣，还是给钻床、小型铣床配套做工件的二次装夹定位，台虎钳的装夹稳定性直接决定了加工精度的下限。这款固定式台虎钳的结构设计完全贴合车间实际使用场景，没有多余的装饰性结构，所有部件都围绕“装夹可靠、操作顺手、维护简便”三个核心需求展开。

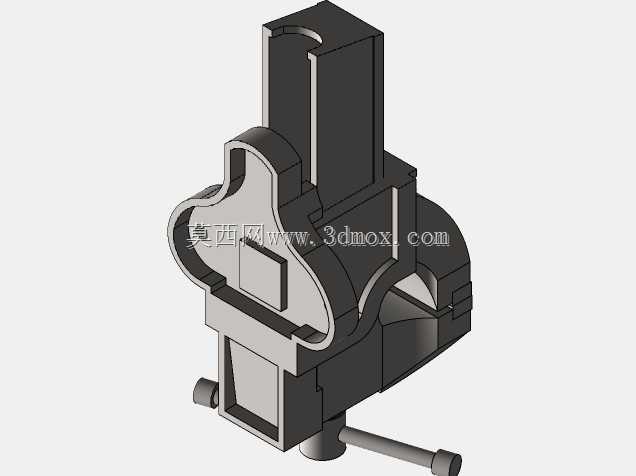

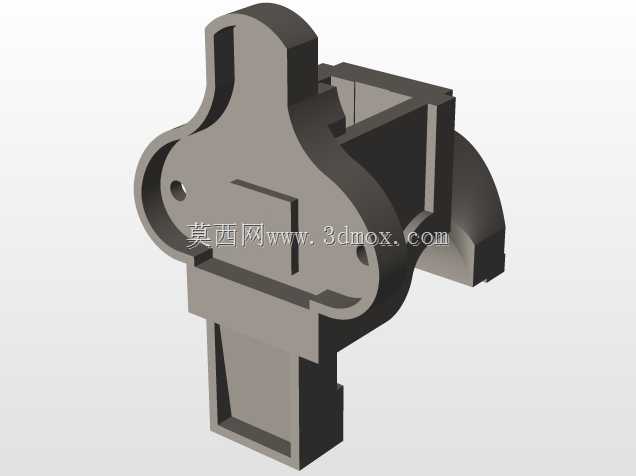

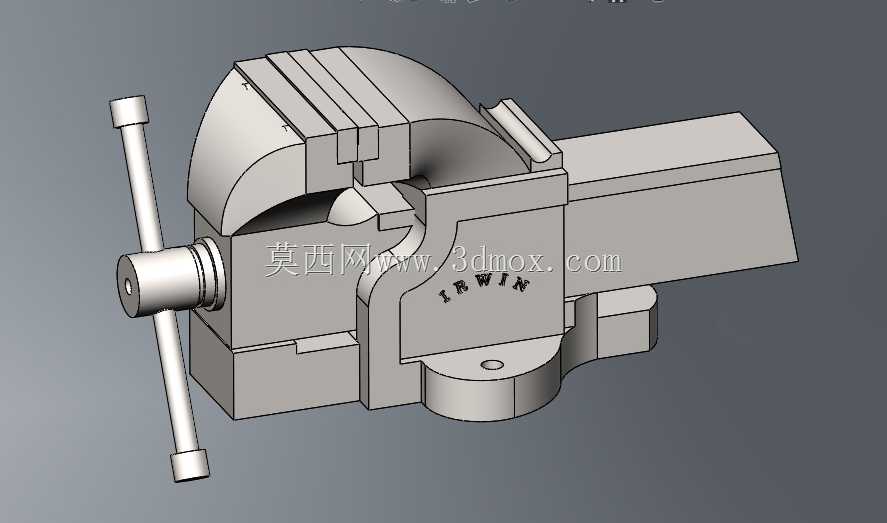

　　从结构组成来看，这款虎钳采用铸铁一体式固定钳身作为承载主体，固定钳身底部预留了三个螺栓安装孔，对应钳台安装时的螺栓固定点位，安装边界完全匹配常规钳台的台面厚度，固定后钳身顶面距离钳台台面的高度符合人体工程学要求，操作人员站立操作时手臂自然弯曲即可碰到丝杆手柄，长时间作业不会产生额外的肌肉疲劳。活动钳身通过导轨结构与固定钳身配合，导轨采用燕尾式配合面，配合间隙可以通过钳身侧面的调节螺钉进行微调，长期使用出现磨损后不需要更换整体部件，只需要调整间隙就能恢复装夹精度，这一点完全贴合车间设备长期运维的实际需求。

　　夹紧机构采用梯形螺纹丝杆传动，梯形螺纹的自锁性能足够可靠，装夹工件时即使承受较大的切削冲击力，钳口也不会出现松动退位的情况。丝杆的一端通过开口销与固定钳身的端部挡块连接，限制丝杆的轴向窜动，另一端穿过活动钳身的螺母座，末端配套可转动的加力杆手柄，手柄表面做滚花处理，手上沾有切削液或者金属碎屑时也能稳定握持发力。钳口部分采用可拆卸式合金钢钳口板，钳口表面加工有交叉网纹，增大装夹时的摩擦力，装夹毛坯件或者表面粗糙的工件时不会出现打滑移位；如果需要装夹已加工表面的工件，只需要更换带铜衬的软钳口板，就可以避免夹伤工件表面，不需要额外改造虎钳主体结构。

　　从实际使用的功能特性来看，这款虎钳的最大开口尺寸覆盖了常规小型零件的装夹需求，钳口宽度适配绝大多数机加工小件、五金维修件的装夹范围，不管是圆棒料、方料还是形状不规则的异形件，只要在开口范围内都能实现稳定夹紧。活动钳身的移动行程全程无卡滞，导轨配合面的润滑槽预留了充足的储油空间，日常维护只需要定期在润滑槽内加注少量润滑脂，就能保证钳身移动顺畅，不会因为金属碎屑进入导轨面出现卡涩。固定钳身的底座部分做了加厚处理，承受锤击力的时候不会出现变形，钳工在虎钳上进行錾削、校正小型零件的时候，底座的刚性足够吸收锤击的冲击力，不会出现钳身晃动的情况。

　　设计过程中充分考虑了车间使用的各类细节，比如丝杆的端部做了防尘处理，避免金属碎屑、切削液进入螺纹配合面加速磨损；钳身的所有棱角都做了倒角处理，操作人员取放工件的时候不会被尖锐棱角划伤；加力杆手柄的两端做了限位挡圈，操作时手柄不会从丝杆孔中滑出脱落。安装尺寸方面，底座的安装孔位间距符合通用台虎钳的安装标准，替换旧虎钳的时候不需要重新在钳台上打孔，直接对齐原有螺栓孔就能完成固定，降低了工位改造的工作量。

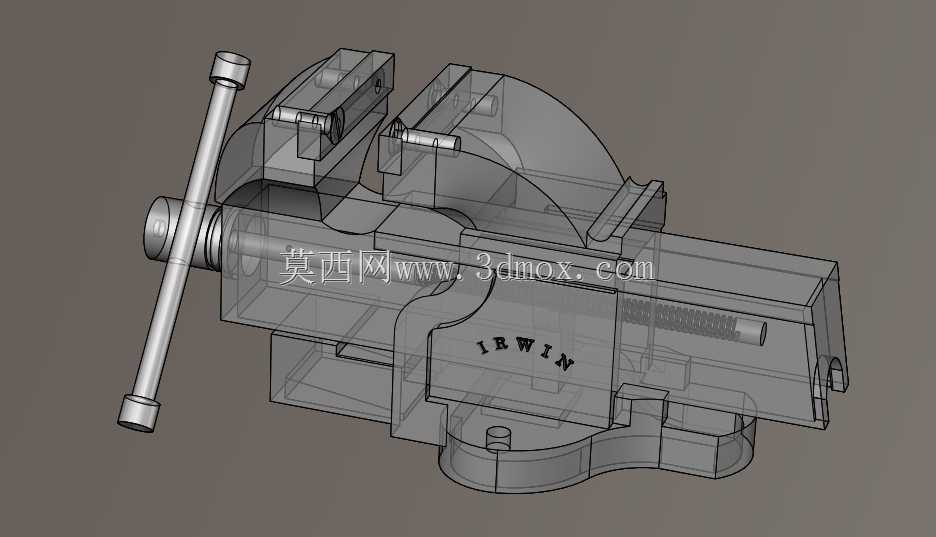

　　在三维建模的过程中，所有配合面的公差都按照实际机加工的公差等级进行设定，燕尾导轨的配合公差、丝杆与螺母的传动间隙、钳口板的安装定位尺寸都完全还原实物的装配关系，不管是用来做工装设计的参考模型，还是用来做机加工教学的演示模型，都能准确反映台虎钳的实际结构与工作原理。模型的各个部件都做了独立的实体拆分，需要做爆炸视图演示装配流程、或者做有限元分析校核钳身受力的时候，可以直接调用单个零件进行编辑，不需要额外做模型拆分工作。

　　从应用场景拓展来看，这款虎钳除了常规的机加工工位使用，还可以配套在小型焊接工位做薄件的定位装夹，也可以在维修工位用来拆卸过盈配合的小型零部件，适用场景覆盖了生产、维修、教学等多个领域。整体结构没有采用复杂的特殊零件，所有易损件都是通用标准件，后期更换配件的时候不需要定制加工，直接采购标准件就能完成维护，完全符合工业设备的通用化设计要求。
