三角安装座式套筒轴承结构设计

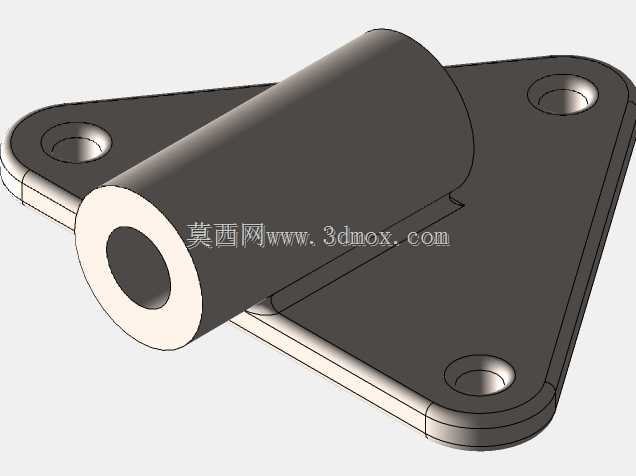

　　在轻工输送设备、小型自动化检测工位、仪器仪表的传动链路里，这类带三角安装法兰的套筒轴承是很常见的支撑部件，它不需要复杂的轴承座分体装配，靠一体成型的法兰结构就能直接完成轴系的径向支撑，省去了分体轴承座的对中调整工序，很适合安装空间紧凑、负载不大的回转支撑场景。从结构设计逻辑来看，这个部件把套筒轴承的内支撑功能和安装法兰的固定功能整合为一体，套筒部分是核心的承载段，内孔为光滑圆柱面，用来和回转轴形成滑动配合，承担轴运转时的径向载荷，套筒的壁厚经过等强度核算，既保证足够的刚性避免轴运转时出现挠曲变形，又不会因为壁厚过大造成材料浪费、整体重量超标。底部的三角法兰是安装定位的核心结构，三个安装孔呈三角形分布，

　　相比两孔安装拥有更好的防转稳定性，相比四孔安装又减少了安装面的加工面积、降低了安装时的孔位对中难度，每个安装孔都做了沉孔设计，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，避免和周边运动部件发生干涉，同时沉孔的深度经过匹配计算，能保证螺栓拧紧后有足够的螺纹啮合长度，不会出现连接松动的问题。法兰和套筒的衔接位置做了圆弧过渡处理，这个细节是应力集中规避的关键，因为设备启停、轴承受偏载的时候，套筒和法兰的连接位置是应力峰值区，如果采用直角衔接，很容易在长期交变载荷下出现疲劳裂纹，圆弧过渡可以把应力峰值分散到更大的区域，提升部件的整体疲劳寿命。从安装边界来看，法兰的三个安装孔中心距匹配常规的小型设备安装面板孔位标准，

　　套筒的轴向长度刚好覆盖常规的轴支撑跨距要求，不会因为套筒过长导致轴的悬臂段过短影响传动件安装，也不会因为套筒过短导致支撑刚度不足。在实际应用场景里，这类轴承常用来支撑传感器的回转检测轴、小型输送线的从动辊轴、仪器仪表的调节旋钮轴，它的一体结构不需要额外加注润滑脂的油嘴，靠配合面的初始润滑就能满足低转速、轻负载的长期运转需求，安装时只需要把法兰贴合在设备的安装基准面上，拧入三颗固定螺栓就能完成定位，不需要额外调整轴承的同轴度，因为一体结构的套筒内孔和法兰安装面的垂直度在加工时就已经保证，相比分体式轴承座装配，能节省至少三分之一的安装调试时间。设计这类部件的时候，首先要确认支撑轴的直径公差，套筒内孔的公差带通常选用H7级，

　　和g6级公差的轴形成间隙配合，保证轴可以灵活回转同时不会有过大的径向窜动；法兰的安装面平面度要控制在0.05mm以内，避免安装后因为法兰面翘曲导致套筒内孔出现偏斜，加剧轴和孔的磨损；三个安装孔的位置度公差要控制在0.1mm以内，保证和设备面板的孔位可以顺利对齐，不会出现螺栓强行穿入导致的装配应力。另外，法兰的边角做了倒圆角处理，避免安装时划伤操作人员，也不会因为尖锐边角在设备运转时剐蹭周边的管线。套筒的端面做了倒角处理，方便轴的穿入装配，不会因为端面毛刺刮伤轴的配合表面。从受力角度分析，三角分布的安装孔让每个螺栓承受的载荷更均匀，当轴承受径向载荷的时候，载荷会通过套筒壁传递到法兰面，再分散到三个固定螺栓上，不会出现单个螺栓过载的情况，相比两孔安装的结构，它的抗倾覆能力提升了近40%，很适合有小幅振动的工位使用。在三维建模过程中，这类零件要重点关注衔接位置的圆角参数、沉孔的深度尺寸、内孔和安装面的形位公差标注，建模时先绘制法兰的三角轮廓，拉伸成法兰基体，再在法兰的对应位置拉伸套筒筒体，之后在衔接位置添加过渡圆角，最后绘制安装孔、沉孔、各位置的倒角，建模完成后要做装配干涉检查，确认螺栓安装后不会和套筒部分干涉，轴穿入后套筒的长度满足轴的轴向定位要求，同时要核算整体的重量，在满足强度要求的前提下尽量优化壁厚，降低材料成本。
