轮式自主迷宫解算移动机器人结构

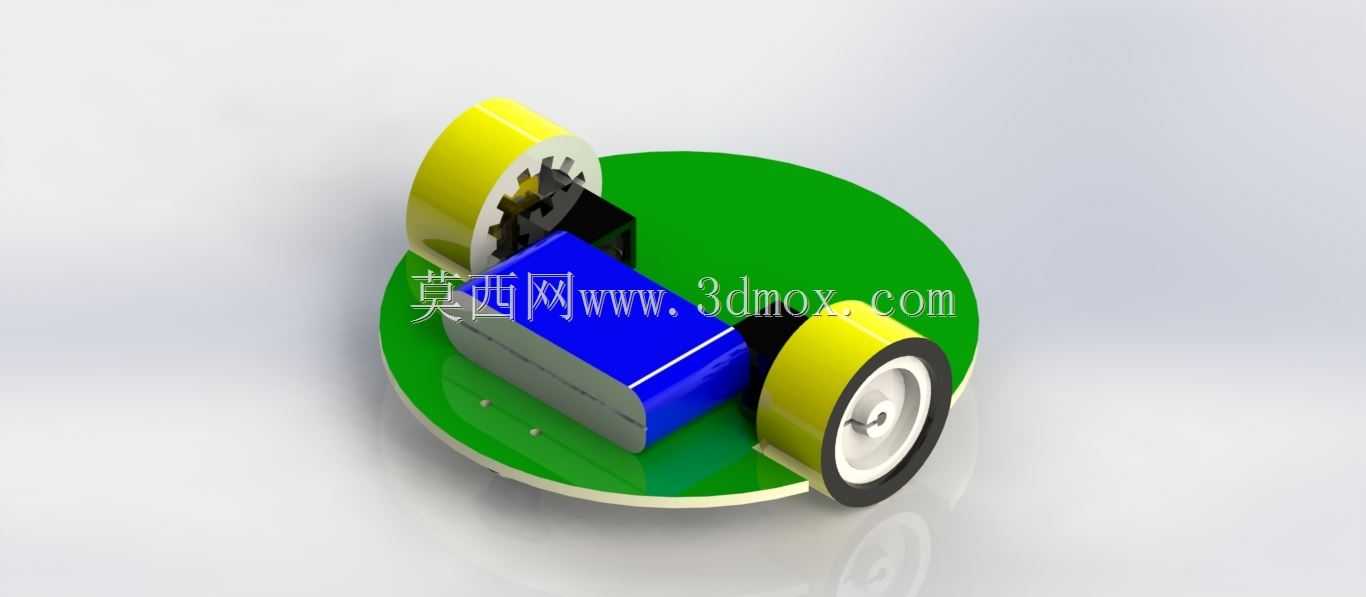

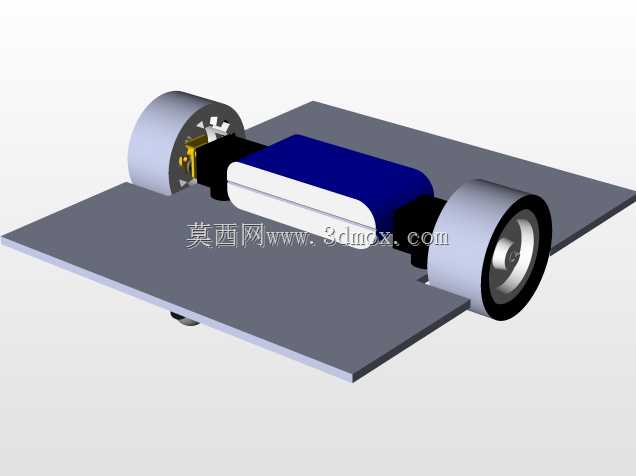

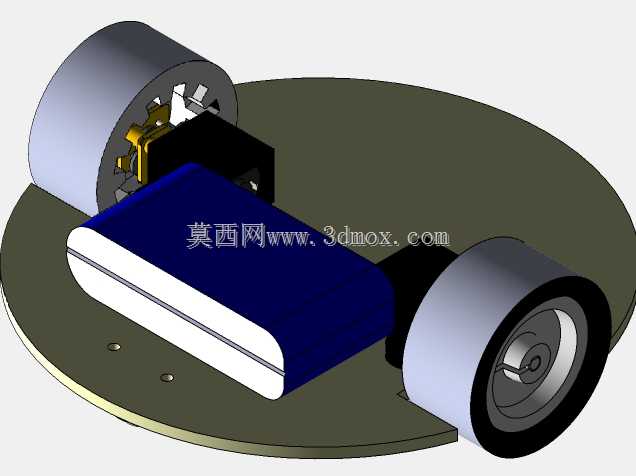

　　这款轮式移动解算装置主要面向迷宫路径探索、算法验证类教学与实验场景，在高校机器人工程、自动化专业的课程实训、科创竞赛场景中应用广泛，可替代人工完成未知迷宫环境的遍历、最优路径记录与复现行走，也可作为小型自主移动平台的基础载体，拓展搭载不同传感模块完成环境探测类任务。从功能实现逻辑来看，装置采用差速驱动架构，依靠左右两个驱动轮的转速差完成转向、原地回转动作，配合底部的循迹传感阵列识别迷宫墙面与路径边界，内置的控制单元可实时存储行走路径数据，通过迷宫遍历算法完成全路径测绘后，自动运算出从起点到终点的最短通行路径，二次行走时可直接沿最优路径快速抵达终点，无需重复遍历岔路。设计阶段优先考虑了小型迷宫场景的通行适配性，整体采用圆形底盘布局，

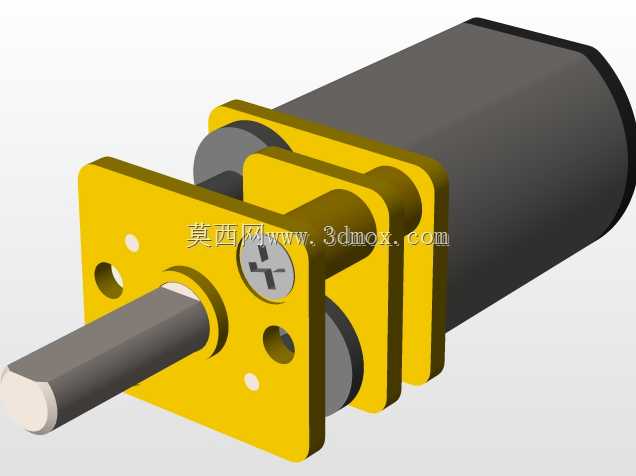

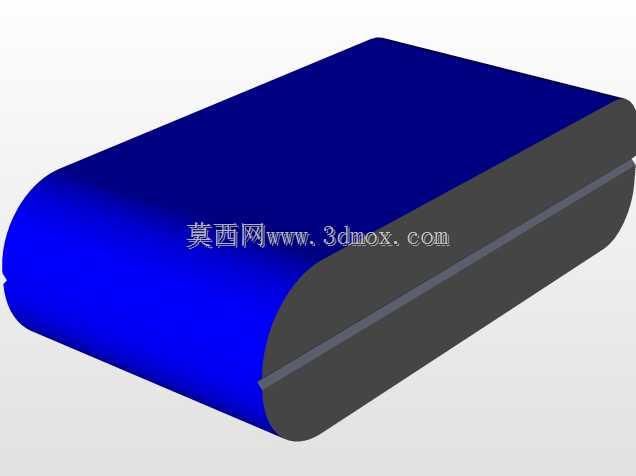

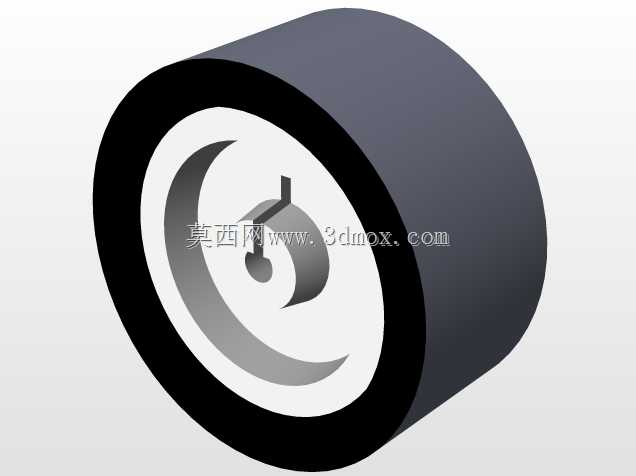

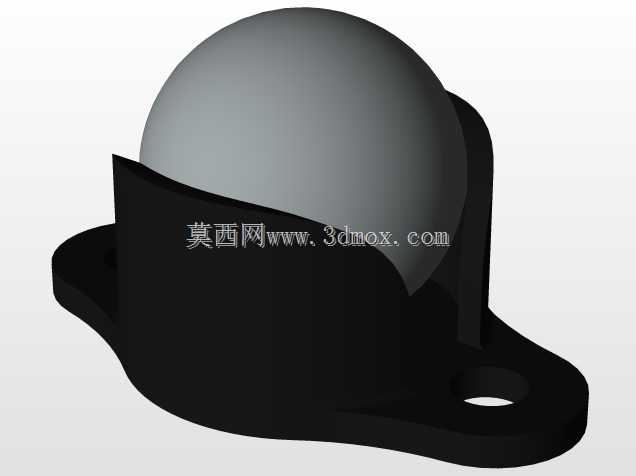

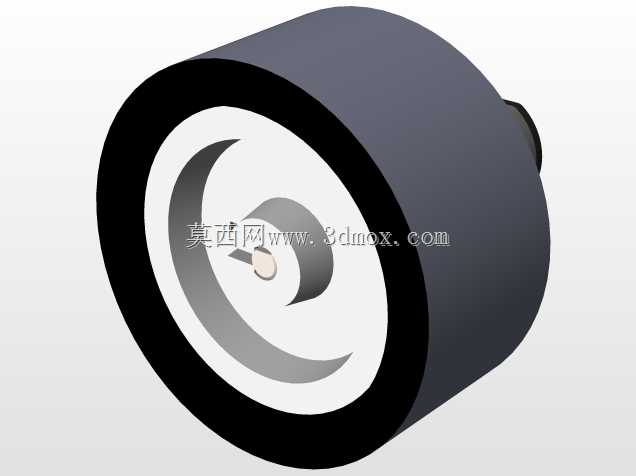

　　相比方形底盘可在狭窄直角转弯处减少边角剐蹭迷宫墙体的概率，底盘直径控制在常见迷宫通道宽度的80%以内，预留足够的转向余量，避免转弯时卡滞。驱动轮采用大直径橡胶包覆轮结构，轮面宽度较窄，既可以保证在平整迷宫底板上的抓地力，减少行走打滑带来的里程计误差，也能缩小轮体占用的底盘横向空间，给中部的控制板、电池模块留出充足安装位。电池模块布置在底盘中部偏前位置，通过重心前置的布局调整，让两个驱动轮承受主要载荷，同时底盘尾部预留了万向从动轮的安装位，形成三点支撑结构，保证行走过程中底盘始终保持水平，不会出现前后翘动的情况，避免底部的传感模块与底板距离出现大幅波动影响检测精度。底盘上层的电路板采用层叠安装设计，主控板与驱动板通过铜柱支撑固定，

　　留出足够的散热间隙，同时在电路板边缘预留了多组扩展插针，可根据使用需求加装红外测距、壁障传感模块，拓展迷宫墙面距离检测功能，进一步提升路径识别的准确性。走线设计上，所有驱动轮的电机线、传感模块的信号线都沿底盘边缘的走线槽布置，通过线卡固定，避免轮体转动过程中剐蹭导线造成绝缘层破损，电池接口采用带锁扣的接插件，防止行走过程中震动导致供电中断。从安装边界来看，整个装置的最高点不超过驱动轮直径的1.5倍，重心高度控制在底盘直径的1/3以内，高速转向时不会出现侧翻问题，底盘底部距离迷宫底板的间隙统一控制在5-8mm区间，既保证传感模块的检测距离处于最佳工作区间，也能避免底板凸起处剐蹭底盘。左右驱动轮的轮距经过反复调校，

　　匹配差速转向的回转半径，可在标准迷宫通道宽度内完成原地180度回转，无需多次进退调整，大幅提升迷宫遍历的效率。轮轴处采用带法兰的微型轴承支撑，减少传动阻力，降低电机的负载扭矩，延长电池的连续工作时长。在结构细节处理上，所有外露的结构件边缘都做了圆角处理，没有尖锐凸起，避免在迷宫行走过程中刮伤迷宫墙体的亚克力或纸质板材，同时也方便实训场景下的学生拆装调试，不会划伤手部。电池仓采用抽拉式结构设计，无需拆解整个底盘即可完成电池更换，适配长时间连续实验的使用需求。底盘上预留的传感模块安装孔位采用长圆孔设计，可根据不同型号传感模块的检测角度需求，微调安装高度与前后位置，适配不同反光率的迷宫底板材质，减少环境因素对检测精度的影响。
