多关节伺服驱动机械臂结构设计

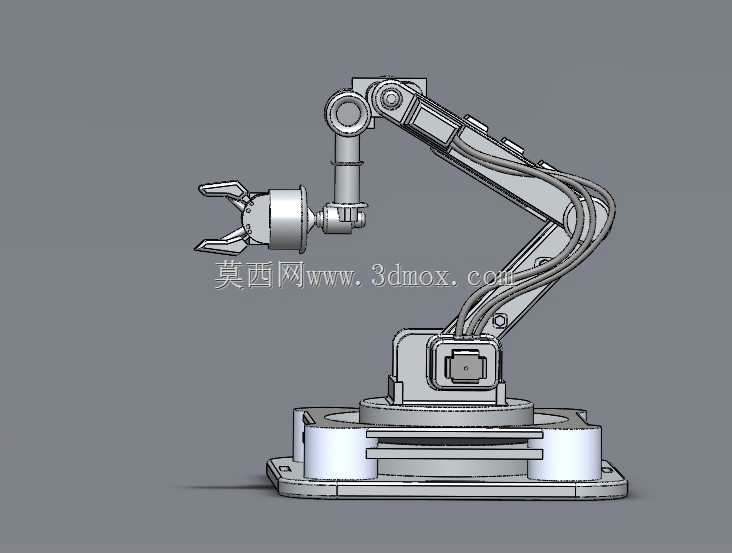

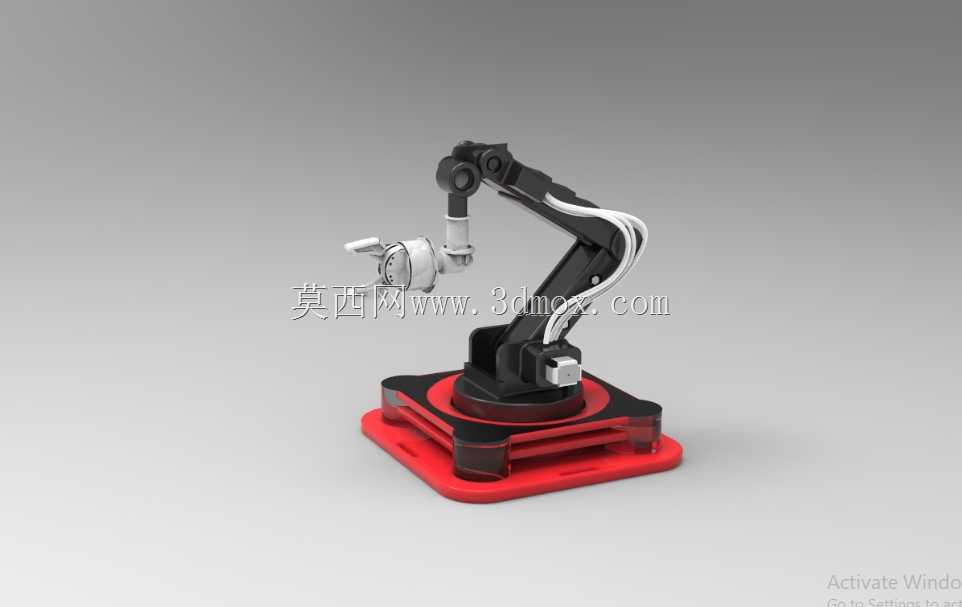

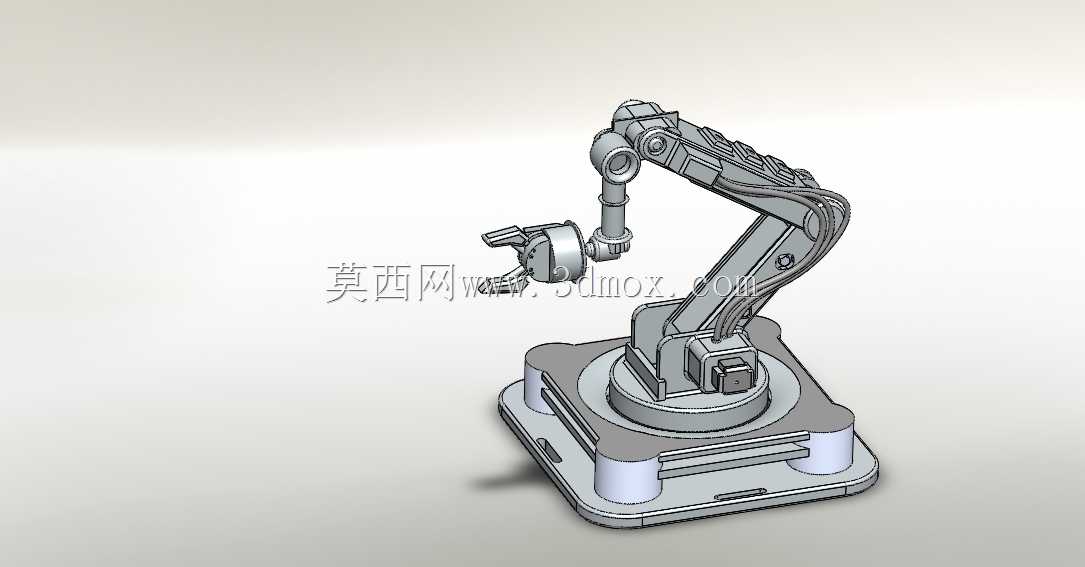

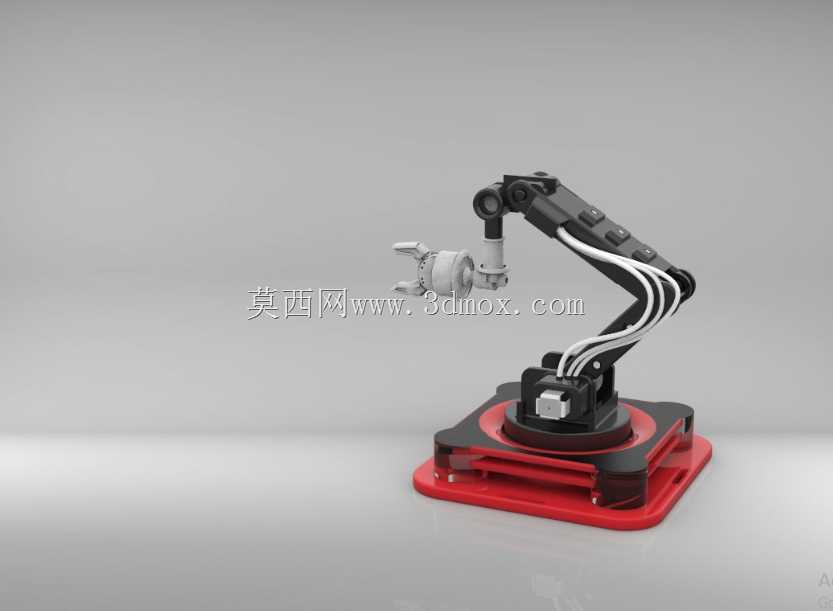

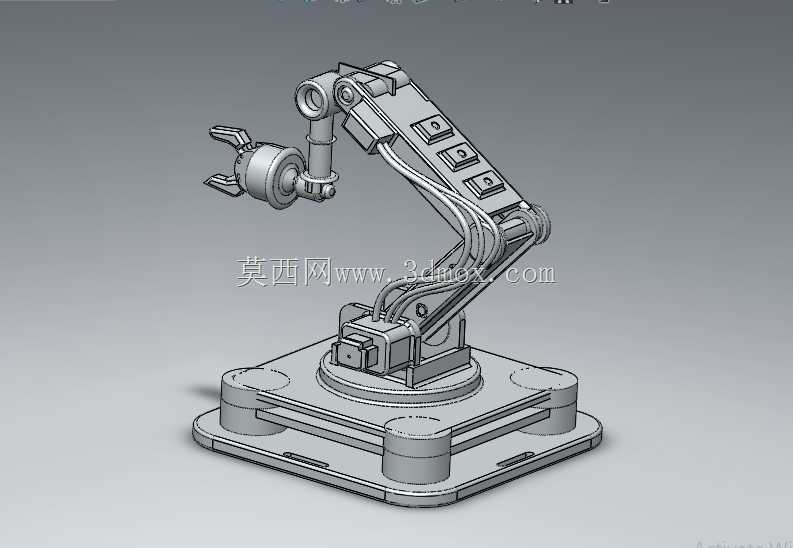

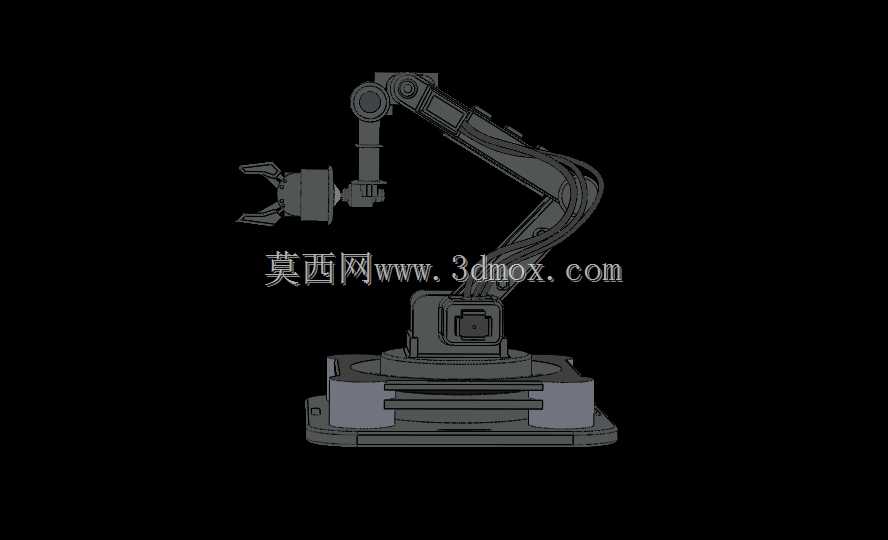

　　这款多关节机械臂的结构设计，核心面向小负载工位的柔性作业需求，在3C电子零部件分拣、教学实验台搭建、小型工件精密装配这类场景中，能够替代人工完成重复性高、定位精度要求稳定的往复动作。从结构布局来看，底部采用双层方形安装基座，四个角位预留了沉头安装孔位，安装时可直接通过螺栓固定在型材工作台或者钢制机架上，基座内部预留了伺服驱动器的布线空间与走线槽，避免线缆外露在关节运动过程中产生剐蹭磨损。基座上方设置的水平回转关节，可实现整周360度范围的角度调整，关节处采用交叉滚子轴承作为回转支撑，能够同时承受轴向、径向的倾覆力矩，保证大臂摆动过程中底座不会出现晃动偏移。大臂与基座回转台之间的俯仰关节，内置了伺服电机与谐波减速组件，

　　传动间隙控制在极小范围内，大臂的俯仰角度覆盖从水平抬升至垂直向上的全作业区间，臂身侧面预留了开放式走线槽，将关节电机的动力线、编码器线统一规整在槽内，顺着臂身走向排布到各个关节，避免运动过程中线缆拉扯弯折。小臂与大臂连接的关节同样采用伺服直驱配合减速机构的结构，可实现相对大臂的俯仰与小幅角度调整，小臂末端连接的腕部关节，支持末端执行器的回转与角度偏转，能够适配不同姿态的工件取放需求。末端配置的两指夹爪结构，夹指采用可拆卸设计，可根据抓取工件的外形更换V型指、平指或者仿形指，夹爪的开合行程覆盖常见小型工件的尺寸范围，夹持力可通过伺服参数调整，避免夹伤脆性工件或者出现夹持脱落的问题。整个臂身的结构件采用轻量化设计思路，

　　在保证结构刚性的前提下，对非受力区域做了减重槽处理，降低关节运动的惯量，提升启停阶段的响应速度。从安装边界来看，整臂完全伸展后的水平作业半径覆盖基座中心向外600毫米范围，垂直方向的作业高度可从安装基面向上延伸至500毫米左右，安装基面需要保证平面度误差不超过0.1毫米每米，避免底座安装后出现应力变形影响关节回转精度。设计过程中对各个关节的运动行程做了硬限位与软限位双重设计，硬限位采用机械挡块结构，防止程序跑飞时关节过转损坏内部线缆与结构件，软限位则通过编码器位置反馈设置在控制系统内，正常作业时优先触发软限位停机，减少机械碰撞带来的结构损耗。布线设计上充分考虑了关节回转的线缆余量，每个关节处的线缆都预留了足够的弯曲半径，

　　长期往复回转也不会出现线缆折损断裂的问题。基座底部的双层结构中间预留了减震垫安装位，高速启停作业时可加装橡胶减震垫，降低臂身运动带来的振动传导到安装机架上，保证周边工位的作业稳定性。这款机械臂的结构没有采用复杂的闭式外壳设计，所有关节的维护点位都外露在易操作位置，后期更换轴承、润滑减速组件、检修电机时不需要拆解大量外壳结构，能够大幅降低日常维护的时间成本。在实际产线应用中，这类小负载机械臂可搭配视觉检测系统完成散乱工件的无序抓取，也可固定在流水线旁完成工件的上下料转运，或者搭配点胶、锁螺丝模组完成精密工序的执行动作，结构上的通用安装接口也支持快速更换不同类型的末端执行器，适配多品类小批量的柔性生产需求。
