欧规USB接口手机充电适配器结构设计

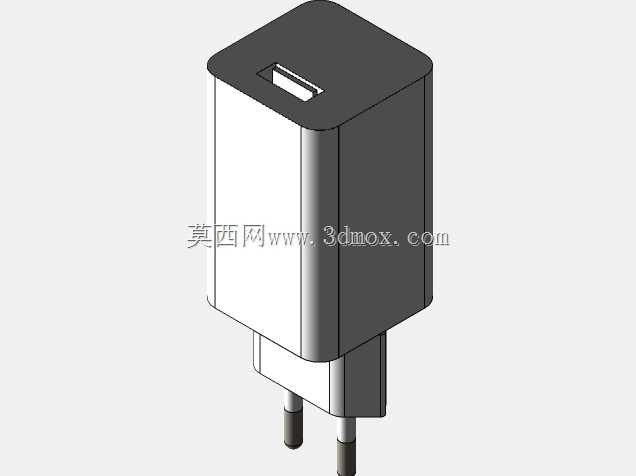

　　日常消费电子配套的电源适配场景里，这类插墙式充电适配器是覆盖最广的配件品类，不管是智能手机、小型数码外设、便携智能硬件，都需要通过这类适配器完成市电到低压直流的转换，给内置电池补能。这次做的这款结构，是参照日常高频使用的插墙式充电器实物做的全参数化三维建模，核心是还原量产产品的结构逻辑与装配边界，给同类产品的结构迭代、外壳开模、内部元器件排布做参考。

　　从实际使用场景出发，这类适配器直接插在墙面86型插座、排插取电，所以插脚的伸出长度、插脚中心距必须严格匹配欧规两插的强制标准，插脚采用圆柱式铜质插针，根部做了台阶限位，插入插座后不会出现壳体贴墙过紧导致的插拔费力问题，也能避免插脚歪斜导致的接触不良。输出端设置在壳体顶面，采用标准USB-A型母座接口，母座的沉台深度做了限位设计，常规USB公头插入后咬合深度符合通用规范，不会出现插接过浅松脱、插接过深顶坏内部焊盘的问题。

　　结构设计上整个壳体采用上下扣合的装配方式，上壳为顶面带USB开口的罩体，下壳集成插脚固定基座，扣合缝沿着壳体侧面的棱线布置，既可以隐藏合模线提升外观质感，也能在超声波焊接或者卡扣装配时保证接缝均匀，不会出现错位溢胶的问题。壳体的边角全部做了R角过渡，没有尖锐棱角，一方面是满足消费电子产品的安规要求，避免日常插拔时划伤手，另一方面也能在注塑生产时减少应力集中，降低壳体摔落时的开裂概率。壳体的外形尺寸控制在常规插墙充电器的主流区间，宽度方向不会遮挡相邻的插座位，在多插孔排插上使用时，不会因为本身体积过大挤占旁边插孔的使用空间，这也是这类小尺寸电源配件设计时很容易被忽略的实际使用痛点。

　　内部的腔体预留空间完全匹配常规5V/2A功率段的电源板尺寸，从插脚引入的市电端到USB输出端的安规距离留足了安全余量，高压区和低压区之间的挡筋位置在壳体上做了一体成型的凸台，不需要额外加装绝缘挡片就能满足安规的爬电距离要求，既减少了装配零件数量，也能提升生产时的装配效率。插脚和内部电源板的连接采用焊片铆接的结构，插脚根部和下壳基座之间做了防转卡位，长期插拔使用时插脚不会出现转动、移位的问题，避免内部引线扯断导致的故障。

　　建模过程中所有的配合面都做了公差预留，壳体扣合的卡扣位置、USB母座的安装槽、插脚的固定孔位都按照注塑件的常规公差带做了偏移处理，不会出现三维模型里零对零配合、实际生产时装配干涉的问题。壳体表面的拔模角度统一按照1.5度设置，外表面做晒纹处理的预留量，内壁的加强筋位置避开了内部元器件的排布空间，筋条厚度控制在壳体壁厚的0.6倍，避免注塑时出现表面缩痕。另外在壳体的侧面预留了丝印标识的平面区域，不会因为曲面弧度导致标识印刷模糊、脱落。

　　从工程验证的角度，这个模型的结构完全可以直接导入模流分析软件做注塑可行性验证，插脚的固定结构、壳体的壁厚均匀性都经过了反复调整，不会出现壁厚突变导致的注塑填充不满、翘曲变形问题。日常选型参考时，不管是做同类产品的结构改型，还是做数码配件的场景装配验证，这个模型都能提供准确的结构参考，不需要再反复测量实物的尺寸边界，能大幅缩短前期设计的测绘周期。
