间歇传动用六槽日内瓦轮结构设计

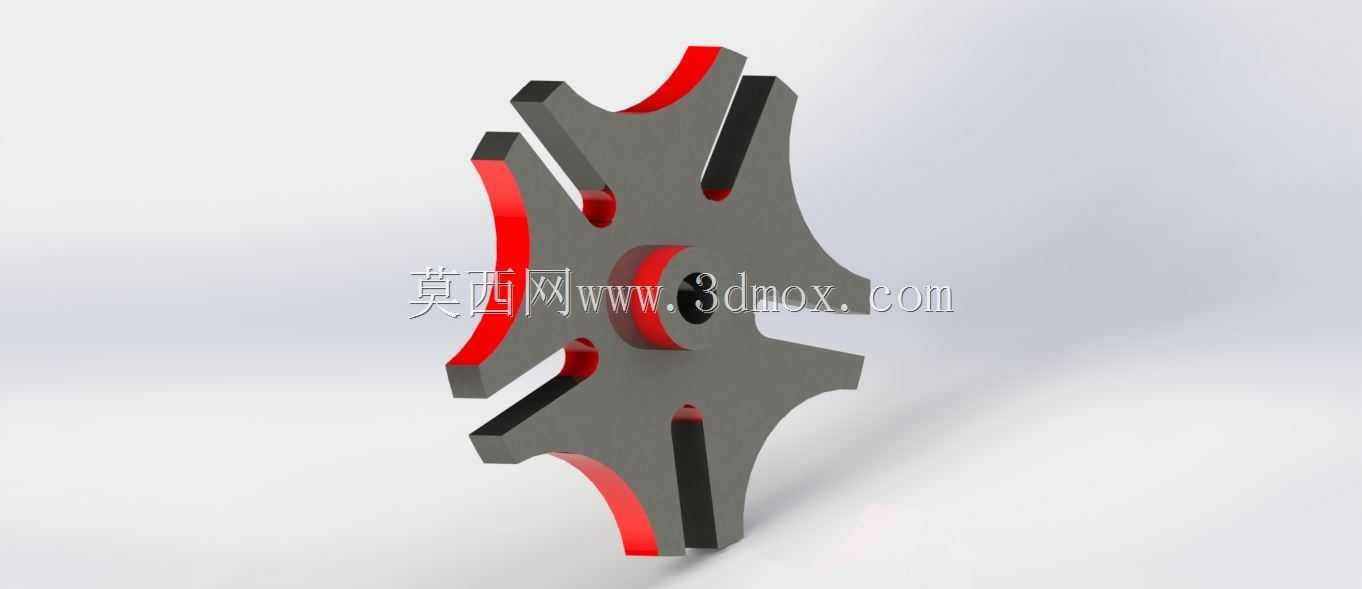

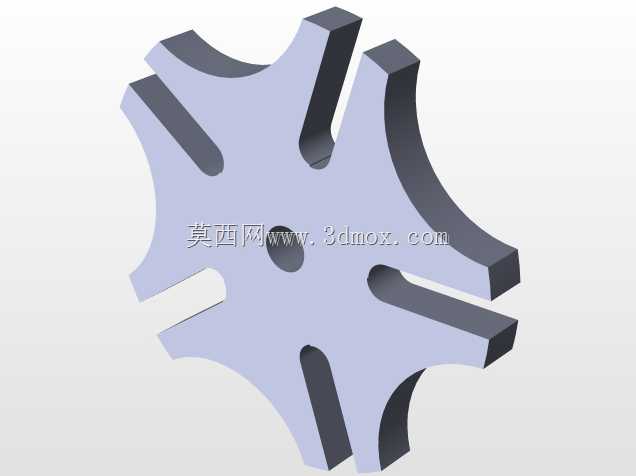

　　在自动化产线的转位工位、多工位测试设备的分度机构、胶片放映机的输片结构、包装机械的间歇送料单元里，日内瓦轮也就是常说的槽轮机构，是实现间歇定角传动的核心部件，相比棘轮机构传动冲击更小，相比凸轮分度器成本更低，适合中低速、定分度角的间歇传动场景。本次设计的是六槽外啮合日内瓦轮，配套圆柱销主动拨盘使用，每次主动拨盘回转一周，槽轮完成一次60度的定角转位，转位过程中拨盘的锁止弧会和槽轮的凹弧面贴合，保证槽轮在停歇阶段完全锁止，不会因为负载惯性出现偏移，适配需要固定工位停歇的作业场景，比如多工位组装设备的转盘驱动、印刷设备的走纸间歇传动、轻工机械的工位切换机构。从设计逻辑上看，外啮合槽轮的槽数直接决定了动停比，六槽结构的动停比为1:5，

　　也就是拨盘转一周，槽轮的转动时间占六分之一，停歇时间占六分之五，能给工位上的加工、检测、装配动作留出足够的作业时长，槽口的设计采用了渐开线过渡轮廓，避免圆柱销进入和退出槽口时出现刚性冲击，降低传动过程中的噪音和磨损，轮体的边缘做了等半径锁止弧，和主动拨盘的锁止凸弧精准配合，锁止间隙控制在0.02mm以内，既不会出现卡滞，也不会在停歇阶段出现窜动。轮体的中心设计有阶梯安装孔，孔内预留键槽位置，可通过平键和输出轴连接，传递额定扭矩范围内的负载，轮辐部分做了对称减重设计，在保证轮体结构强度、刚性满足传动要求的前提下，尽可能降低轮体的转动惯量，减少拨盘驱动时的冲击负载，提升机构的动态响应性能，减重槽的位置做了圆弧过渡，避免应力集中，

　　延长零件的疲劳使用寿命。从安装边界来看，该日内瓦轮的中心安装孔到槽口外侧的径向尺寸，决定了配套拨盘的中心距参数，设计时主动拨盘的回转中心到槽轮回转中心的中心距需要和槽轮的回转半径、拨盘圆柱销的回转半径匹配，圆柱销进入槽口时的速度方向需要和槽的中心线重合，避免出现附加径向力加剧轴承受力。实际应用中，这类槽轮机构通常搭配深沟球轴承做回转支撑，安装时需要保证拨盘和槽轮的端面平行度误差不超过0.03mm，圆柱销和槽的侧面间隙控制在0.01-0.03mm之间，间隙过大会导致传动回差，影响分度精度，间隙过小则会出现润滑不良、磨损加剧的问题。在工况适配方面，该结构适合转速不超过200rpm的间歇传动场景，

　　高速工况下槽轮的角加速度变化会带来较大的冲击振动，不适合使用，日常使用时需要在槽的侧面、锁止弧面、中心孔配合位置定期涂抹润滑脂，减少接触表面的磨损，长期运行后如果出现槽口磨损、锁止弧间隙变大的情况，需要及时更换零件，避免分度精度下降影响整台设备的作业精度。不同于内啮合槽轮结构，外啮合日内瓦轮的主动件和从动件转向相反，结构布局更灵活，安装时不需要将从动件嵌套在主动件内部，机构的维护和拆装更方便，适合设备布局空间开阔、需要后期频繁维护调整的工位。轮体的材质通常可以根据负载情况选择45号钢调质处理，或者铝合金硬质阳极氧化处理，重载场景下可以选用40Cr淬火处理，提升接触表面的硬度和耐磨性，不同材质的轮体在做三维建模时，需要根据材料的密度参数核算转动惯量，匹配对应的驱动电机扭矩，避免出现驱动不足或者电机选型冗余过大的问题。建模过程中需要重点关注槽口的轮廓曲线、锁止弧的同心度、中心孔的同轴度这些关键形位公差对应的几何特征，槽的两个侧面需要保证平行度，和中心孔的位置度误差需要控制在公差范围内，否则实际装配后会出现传动卡滞、分度不准的问题，锁止弧的圆心必须和槽轮的回转中心重合，才能保证停歇阶段的锁止可靠性。
