在行走类传动系统的布局中,差速齿轮箱始终是兼顾动力分流与转速差补偿的核心部件,这套带蜗轮蜗杆输入的差速结构,最初是针对小型低速代步设备、轻载输送转台这类需要单动力输入、双输出端差速运转的场景做的结构优化,区别于传统直齿锥齿轮差速器需要搭配额外减速机构的布局,这套结构直接将蜗轮蜗杆减速级与差速核心做了集成,能在更紧凑的空间内完成大减速比动力输入与差速功能的整合。
从实际使用场景的适配性来看,这类集成式差速齿轮箱常被用在场地内低速作业的电动搬运车、小型游乐设施行走机构、轻型AGV驱动轮组上,这类场景的共性是动力源多为高转速低扭矩的直流电机,不需要太大的整体功率,但要求驱动结构占用空间小,安装固定点少,同时能在转弯时自动补偿两侧驱动轮的转速差,避免轮胎拖磨或者传动件憋卡损坏。传统布局里要实现同样的功能,需要单独配置一台蜗轮蜗杆减速机,再通过联轴器连接独立的差速器壳体,整体轴向尺寸会增加至少三分之一,固定支座也需要分别做适配,在安装空间局促的小型设备上很难布局,这套集成结构刚好解决了这个痛点。

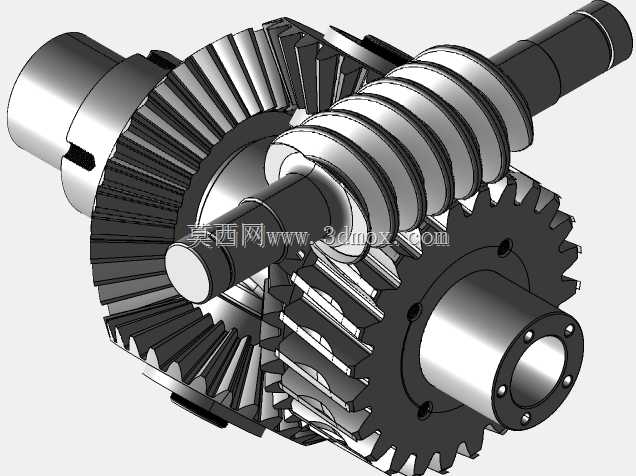

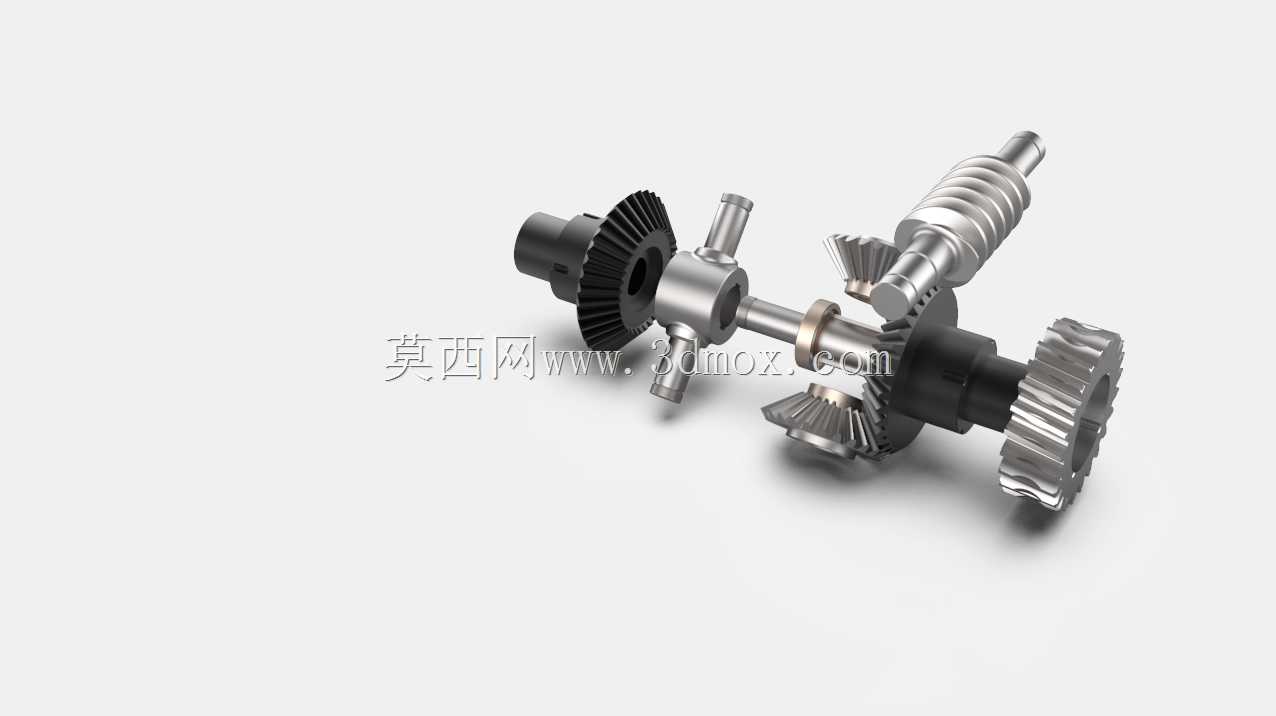

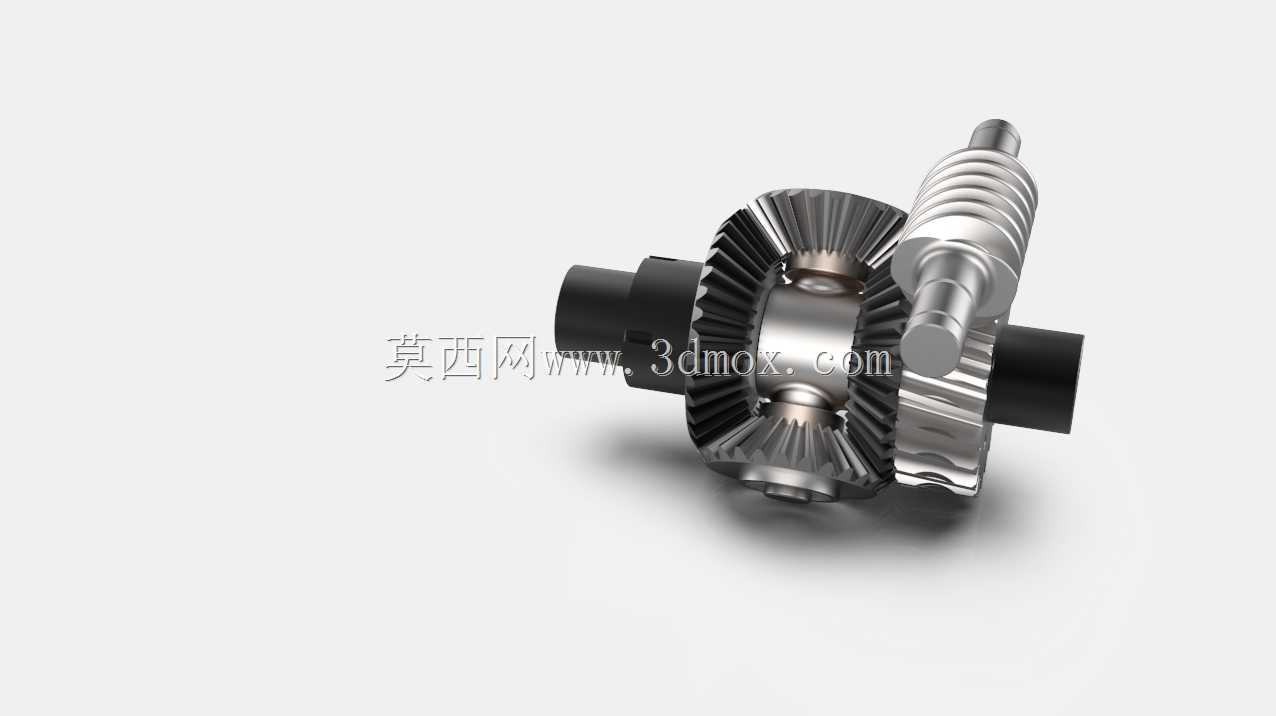

结构设计上,整个差速核心还是沿用了对称式锥齿轮差速的成熟方案,两个半轴锥齿轮分别对接两侧输出轴,四个行星锥齿轮(也可根据载荷需求调整为两个)通过十字行星轴固定在差速器壳体内部,差速器壳体本身和蜗轮做成了一体化连接结构,蜗杆作为动力输入端直接和蜗轮啮合,动力从蜗杆输入后,带动蜗轮连同差速器壳体整体回转,当两侧输出端阻力一致时,行星锥齿轮随壳体公转,不产生自转,将动力等扭矩传递给两侧半轴齿轮,带动两侧输出轴同转速运转;当设备转弯或者两侧轮端遇到不同阻力时,行星锥齿轮在公转的同时产生自转,自动调整两侧半轴齿轮的转速,实现外侧轮快转、内侧轮慢转的差速效果,整个过程不需要额外的控制结构介入,完全靠机械结构自动完成转速补偿。
做结构建模的时候,首先要卡准的是安装边界尺寸,这类集成差速箱的安装核心是三个部分:蜗杆输入端的轴伸尺寸与同轴度要求,两侧输出半轴的轴伸长度、键槽规格与中心高,还有箱体本体的固定安装孔位分布。蜗杆输入端采用的是标准轴伸设计,轴径根据额定输入扭矩匹配,预留了键槽用于和电机输出轴或者联轴器连接,输入轴的支撑采用一对深沟球轴承,分别布置在蜗杆齿的两侧,抵消蜗杆传动时产生的轴向力与径向力;两侧输出半轴的支撑同样采用深沟球轴承,轴承位直接做在箱体的两侧端盖上,端盖和箱体之间通过止口定位,保证两侧半轴的同轴度,避免运转时出现别劲的情况。蜗轮和差速器壳体的连接采用止口加螺栓紧固的方式,既保证同轴度,也方便后期拆解维护差速器内部的齿轮件,不需要整体更换蜗轮部件。
齿轮参数的匹配上,蜗轮蜗杆的模数根据额定输入扭矩选定,蜗杆头数选用单头,实现大减速比的同时满足反向自锁的需求,避免设备在坡道上出现溜车的情况;差速器内部的锥齿轮模数按照轮端最大输出扭矩选定,齿面做硬化处理,提升耐磨性能,行星齿轮和半轴齿轮的啮合间隙控制在合理范围内,间隙过大会导致传动冲击异响,间隙过小则会在热态下出现卡滞,建模时已经预留了合理的侧隙,同时在差速器壳体内部预留了润滑脂存储腔,装配时填充耐极压润滑脂,端盖位置加装密封圈,避免润滑脂泄漏同时阻挡外部粉尘进入啮合部位。

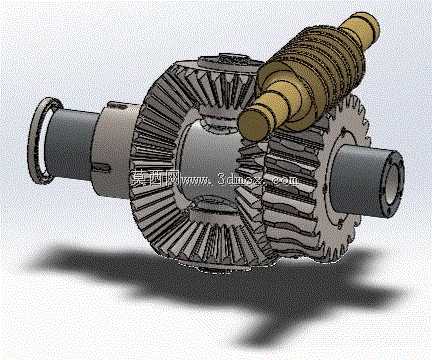

箱体的外形设计充分考虑了安装便利性,底部做了平整的安装基面,安装孔采用长圆孔设计,允许安装时做小范围的位置调整,适配不同机架的加工误差;箱体上部预留了注油孔,平时可以通过注油孔补充润滑脂,不需要完全拆解箱体。整个结构的所有配合面都做了公差适配,轴承位采用基孔制过渡配合,齿轮和轴的连接采用平键加轴肩定位,保证传动过程中不会出现窜动。在做运动仿真验证的时候,分别模拟了直线行驶、原地转弯、单侧轮遇阻三种典型工况,确认行星齿轮的自转与公转动作顺畅,没有干涉卡滞的情况,齿轮啮合的接触斑点位置符合设计要求,扭矩传递路径顺畅,不会出现应力集中的薄弱点。
和传统分开式布局的差速传动结构相比,这套集成结构的零件数量减少了近四分之一,连接用的联轴器、过渡法兰这些部件都被省略,装配工序更简单,整体重量也更轻,对于对自重敏感的小型移动设备来说,能有效降低整体功耗,延长续航时间。同时因为减少了连接节点,整个传动链的传动效率也有一定提升,故障点更少,后期维护只需要定期补充润滑脂、检查密封圈老化情况即可,不需要频繁拆解调整连接部件的同轴度。
