斜齿与伞齿组合传动结构总成

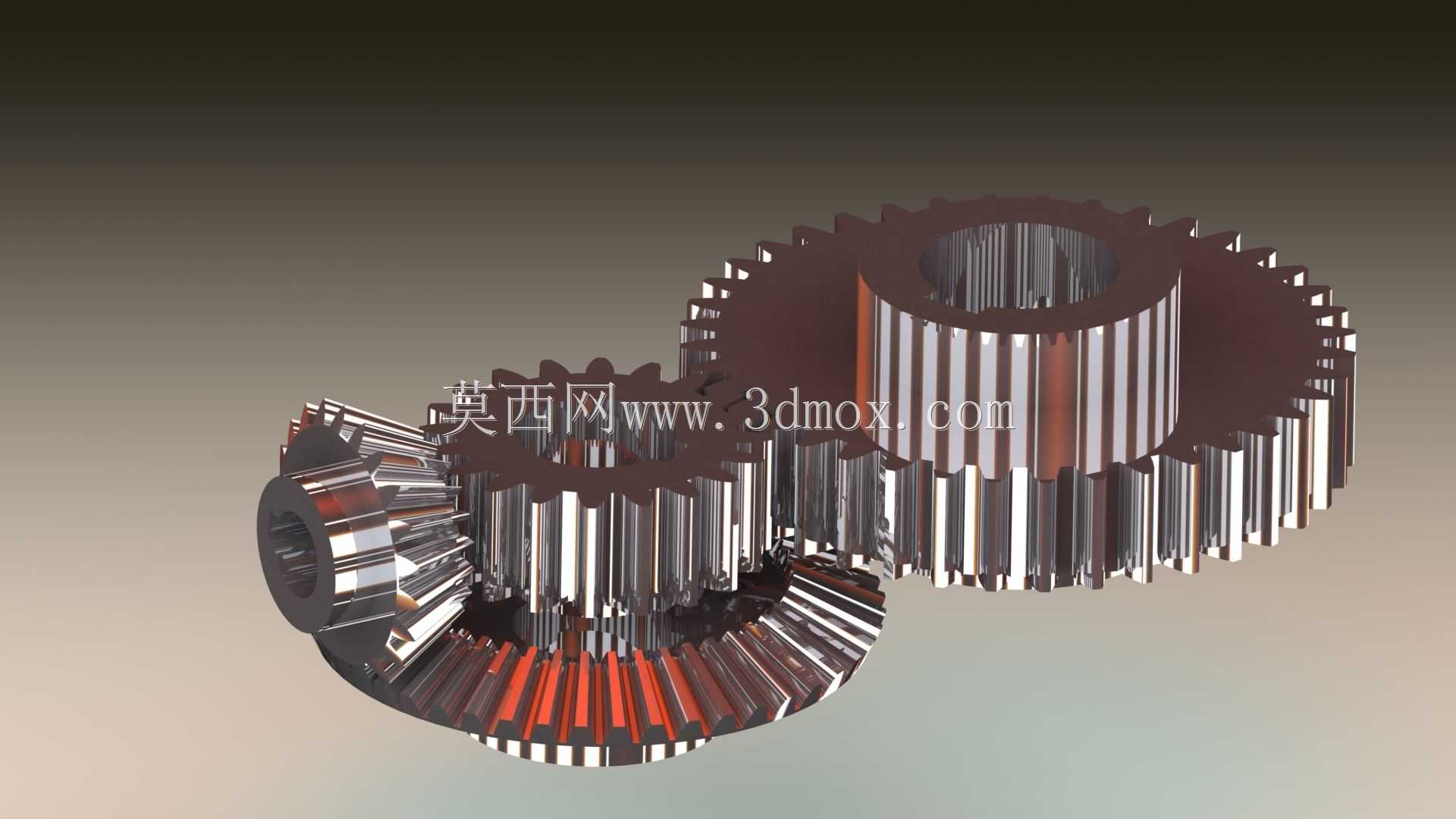

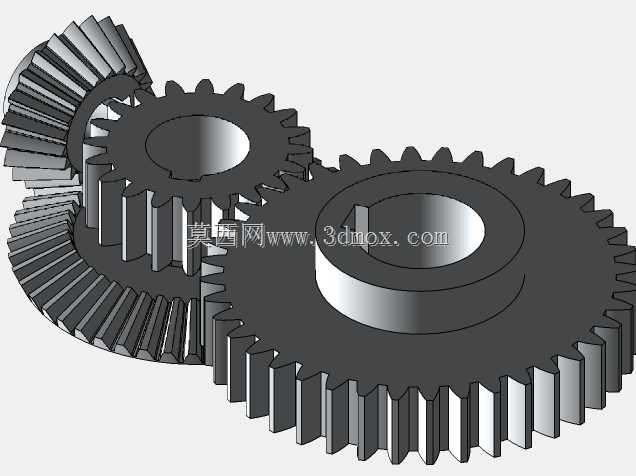

　　这套组合传动结构在常规动力传递场景中覆盖了多轴向的动力换向需求，区别于单一圆柱齿轮仅能完成平行轴动力传输的局限，搭配的伞齿结构可实现相交轴间的动力变向传递，在小型仪表设备、精密传动工位、轻工机械的进给单元中都能见到这类组合结构的实际应用。从实际工况适配来看，斜齿部分的齿向呈螺旋排布，啮合过程中会有多组轮齿同时进入接触状态，相比直齿圆柱齿轮传动更平稳，冲击、振动和噪声表现更优，适合中低速且对传动平稳性有一定要求的工位；伞齿部分采用直齿锥齿结构，加工难度相对螺旋伞齿更低，适配两轴垂直相交的传动场景，可将水平输入的动力换向90度输出，在小型设备的动力转向布局中能有效压缩整体安装空间，不需要额外增加换向传动构件。

　　设计过程中首先要匹配两类齿轮的模数参数，保证啮合侧隙处于合理区间，斜齿轮的螺旋角选取需要兼顾轴向力的承载能力，螺旋角过大会导致支撑轴承承受过大轴向载荷，加速轴承磨损，螺旋角过小则无法发挥斜齿传动平稳的优势，常规工况下选取8到15度的螺旋角区间即可平衡传动性能与载荷表现。伞齿部分的节锥角需要严格按照两轴交角计算匹配，保证轮齿啮合时的接触斑点落在齿面中部，避免出现偏载导致的轮齿早期磨损，同时要校核齿根弯曲强度，针对变向传动时的瞬时冲击载荷预留足够的安全系数。安装边界上，斜齿轮的内孔采用键槽连接结构，可直接与对应直径的传动轴配合，轴孔与键槽的公差选取要满足过渡配合要求，避免传动过程中出现键连接松动；伞齿的安装端面预留有轴向定位台阶，

　　装配时可通过台阶面与轴承端盖配合确定轴向位置，不需要额外加工定位轴肩，能简化传动轴的加工工序。整体结构的外形轮廓根据传动比匹配设计，大直径斜齿作为动力输出端时可获得更大的输出扭矩，适配需要降速增扭的传动工位，小直径斜齿与伞齿同轴布置时，可同步完成平行轴传动与垂直轴换向的动力分配，在多输出端的小型传动箱中能减少齿轮数量，压缩整体结构体积。实际装配调试时，需要先调整斜齿轮的中心距，保证齿侧间隙在0.1到0.3毫米区间内，转动过程中无卡滞现象，再调整伞齿的轴向安装位置，通过涂色法检查啮合接触斑点，接触斑点长度不小于齿长的百分之六十，高度不小于齿高的百分之五十即可满足正常传动需求。这类组合传动结构不需要额外的润滑回路，

　　采用脂润滑即可满足常规工况下的使用需求，维护成本较低，在小型食品加工设备、包装机械的进给工位、仪器仪表的调节机构中都能稳定运行，针对不同的载荷需求，可通过调整齿宽、模数参数适配不同的扭矩传递要求，结构拓展性较强。建模过程中严格按照渐开线齿形生成逻辑构建轮齿曲面，斜齿的螺旋线扫掠路径与实际加工时的滚齿轨迹保持一致，伞齿的齿形按照背锥展开原理构建，保证模型导入仿真软件后可直接完成运动学仿真，验证传动比、干涉情况以及啮合接触状态，不需要二次修正齿形参数。结构上没有多余的装饰性设计，所有轮廓均服务于传动功能与装配需求，轮齿边缘的倒角处理既可以避免装配时轮齿磕碰损伤，也能减少啮合起始阶段的冲击，延长齿轮使用寿命。
