汽车通风划线打孔盘式制动结构设计

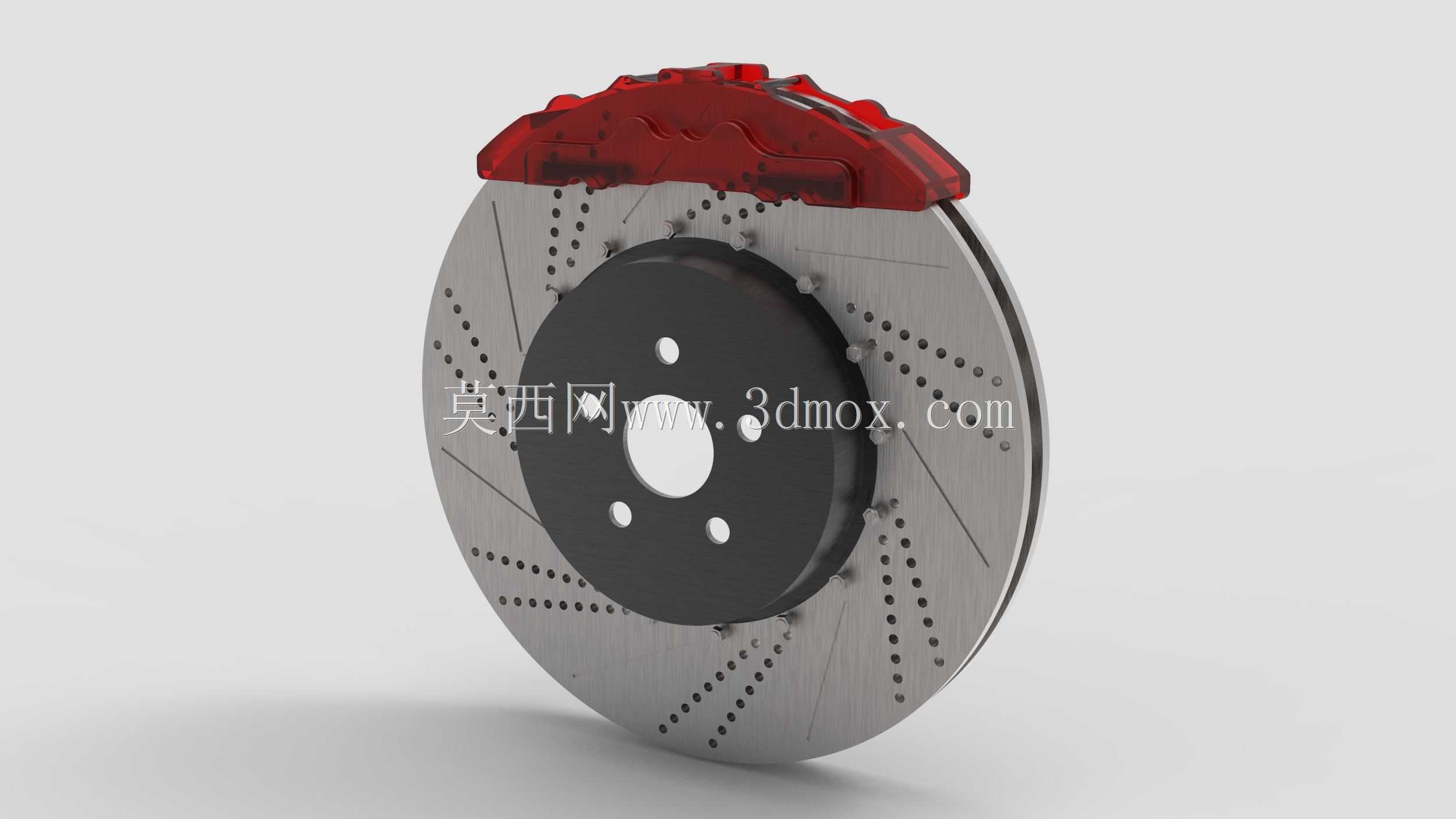

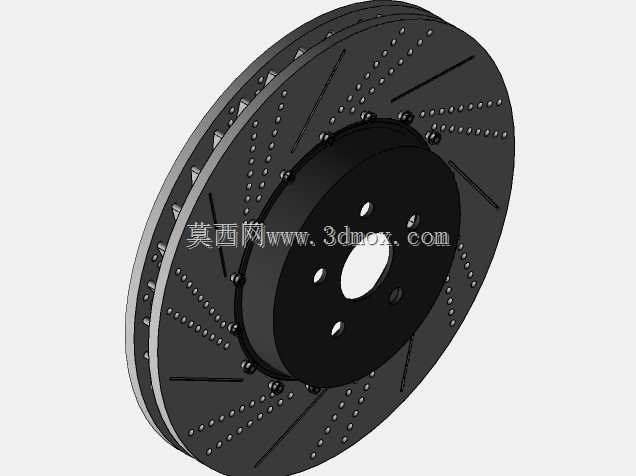

　　日常做底盘制动系统匹配时，盘式制动器是乘用车型、轻型商用车型前轮制动的首选结构，相比传统鼓式制动，其开放式的结构能让制动过程中产生的热量快速散出，避免连续制动工况下出现热衰减，保障长下坡、频繁启停场景下的制动效能稳定。这套结构的核心设计逻辑围绕摩擦副的接触稳定性、热管理能力、安装适配性三个核心维度展开，制动盘采用双层通风腔结构，两层摩擦面之间布置径向导流筋，车轮转动时可利用离心力将腔体内的热空气快速甩出，配合摩擦面加工的径向划线与点阵式打孔，一方面能快速划破制动片与盘面接触形成的水膜，解决雨天涉水后制动迟滞的问题，另一方面可及时排出摩擦过程中产生的磨屑，避免磨屑在摩擦面间形成磨粒磨损，延长制动副的使用寿命。

　　从安装边界来看，制动盘中心的定位孔与轮毂轴头采用H7/k6的过渡配合，周边四个安装螺栓孔的位置度公差控制在0.05mm以内，保证制动盘转动时的端面跳动量不超过0.03mm，避免高速制动时出现方向盘抖动的问题。制动盘的摩擦面外径、有效摩擦半径需要和整车轴荷、最高车速、制动力分配系数匹配，设计时需核算100km/h初速度下连续10次全力制动的盘面最高温度不超过材料的热衰退阈值，盘面采用灰铸铁材质，兼顾耐磨性与成本控制，中心安装法兰做发黑防锈处理，减少长期使用后的锈蚀卡滞问题。

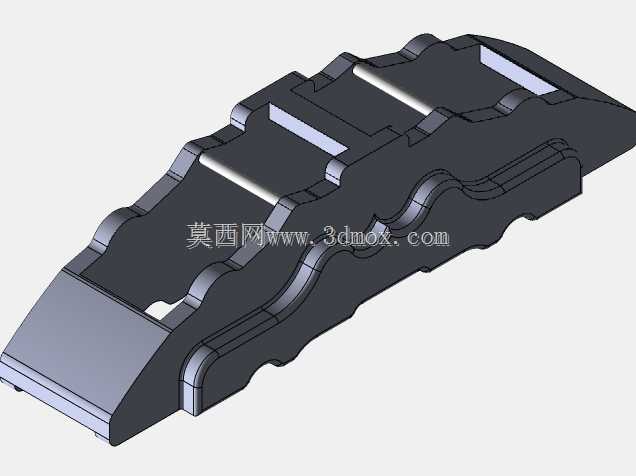

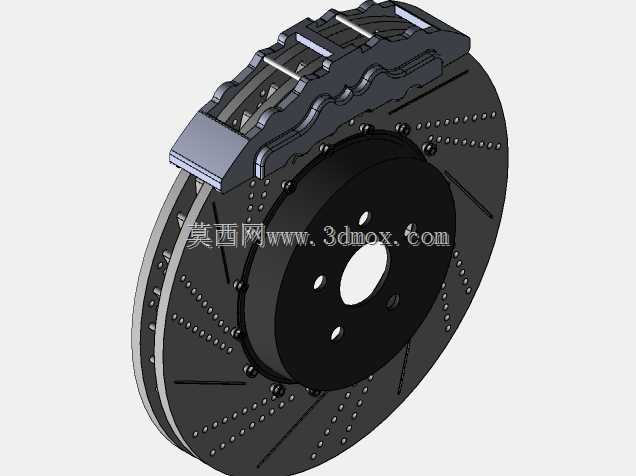

　　配套的浮动式制动卡钳采用跨置式布局，卡钳本体通过导向销与转向节上的安装支架连接，制动时活塞推动内侧制动片贴合盘面，卡钳本体可沿导向销滑动，带动外侧制动片同步夹紧盘面，这种结构相比对置活塞卡钳结构更紧凑，占用轮辋内部空间更小，适配多数16-19寸常规家用车轮辋的安装空间。卡钳的活塞回位靠矩形密封圈的弹性变形实现，密封圈的截面尺寸、压缩量经过匹配，保证制动解除后制动片与盘面的间隙保持在0.1-0.2mm之间，既不会出现拖磨阻力，也能保证制动踏板的虚位在合理区间。摩擦片的背板设有减震消音片，可减少制动过程中产生的高频振动噪音，摩擦片上设置的磨损指示片会在摩擦材料剩余厚度不足2mm时与盘面接触，发出尖锐提示音提醒更换。

　　建模过程中对制动盘的通风筋做了等壁厚优化，避免铸造时出现缩孔缺陷，打孔的位置避开了摩擦面的应力集中区域，防止盘面在热应力与机械应力共同作用下出现开裂。卡钳的导向销位置做了防尘套安装槽设计，可阻挡泥沙进入销孔造成卡滞，整体装配完成后制动盘与卡钳之间的周边间隙均匀，不会在转向、悬架跳动时出现运动干涉，可直接用于底盘系统的装配干涉校验、制动系统教学演示、零部件结构优化参考。
