3D打印方形安装壳体结构设计

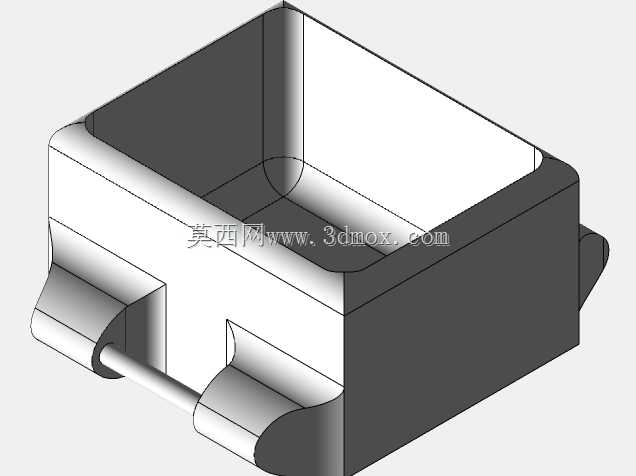

　　这款方形壳体结构，最初是针对嵌入式传感模块的安装防护需求做的适配设计，日常在工业传感点位布设、小型检测装置集成的场景里，这类壳体的使用频率非常高——不管是设备表面贴装的光电传感单元，还是嵌入式安装的温湿度采集模块，都需要一个兼顾安装便捷性、内部防护性的外壳来承载核心电路板与感应元件。从实际使用的角度出发，设计时首先考虑的是安装边界的适配性，壳体外侧预留的两个对称卡扣式挂耳，是为了适配常见的导轨卡装与螺丝孔位固定两种安装方式，不需要额外做安装支架的二次加工，就能直接卡在标准DIN导轨上，或是通过挂耳上的预留孔位锁付在设备内壁、机架表面，适配大部分工业现场的安装条件，减少现场施工的适配工作量。

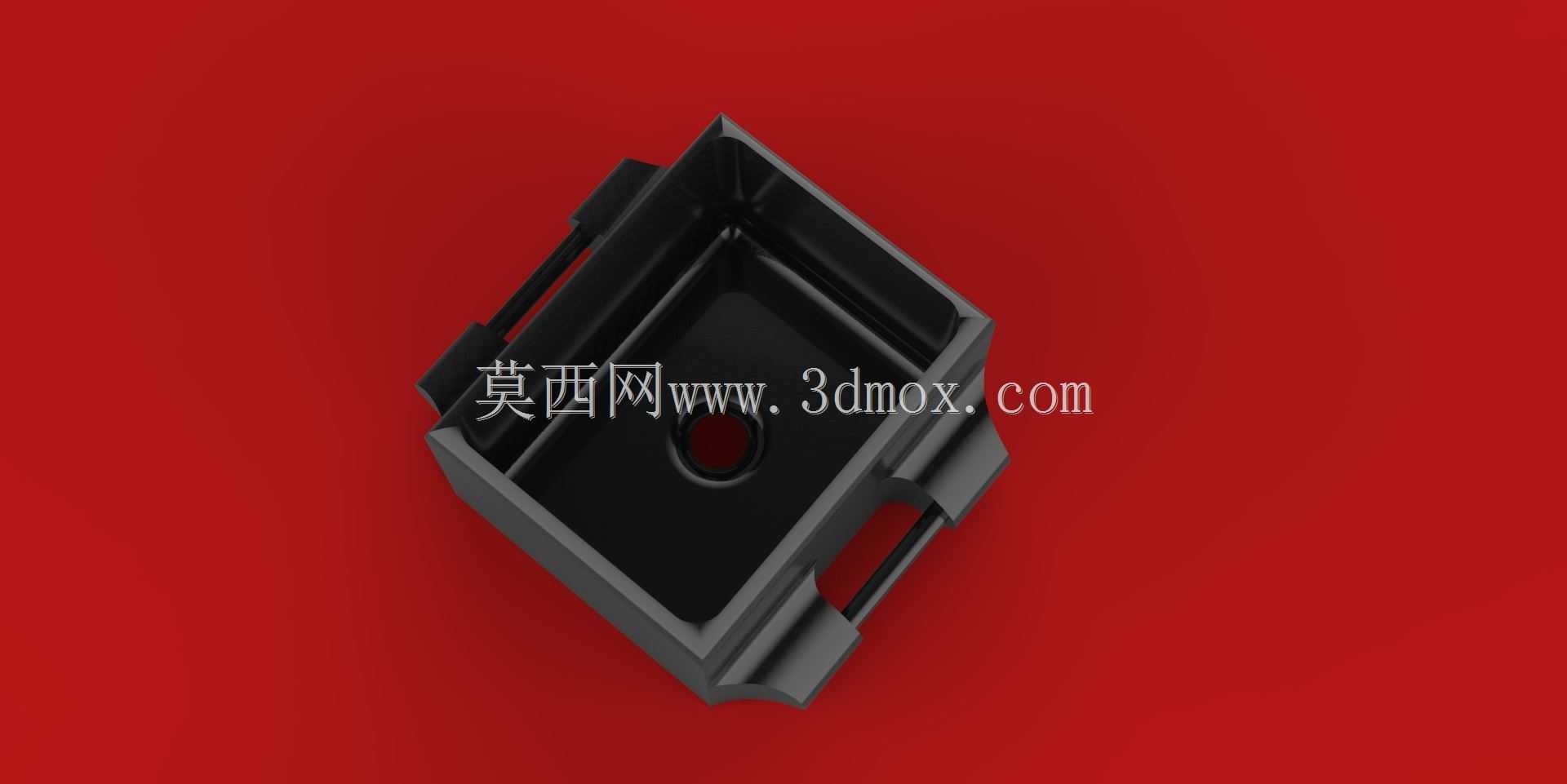

　　壳体整体采用敞口式方形腔体结构，腔体内部的边角做了小圆弧过渡处理，一方面是避免3D打印过程中出现应力集中导致的边角翘曲变形，另一方面也能避免内部安装电路板时，尖锐边角刮伤线路绝缘层；腔体底部居中位置预留的通孔，是为传感探头的伸出或是走线预留的通道，不管是需要外露感应面的光电、接近类传感元件，还是需要引出接线的集成模块，都能通过这个孔位完成装配，不需要后期二次打孔破坏壳体结构。外侧的卡扣结构做了加厚处理，因为3D打印件的卡扣部位是受力集中区，日常拆装、卡装过程中反复受力容易出现断裂，加厚0.8mm的壁厚能在不增加整体重量的前提下，提升卡扣部位的抗弯折强度，满足多次拆装的使用需求。

　　设计过程中特意把壳体的壁厚控制在1.8mm，这个厚度是兼顾FDM3D打印成型效率与结构强度的平衡点——太薄的话打印过程中容易出现壳体侧壁变形，防护强度也不足以承受日常的轻微磕碰；太厚的话不仅会增加打印耗材的用量，还会延长打印时长，不符合3D打印快速制样、小批量制作的定位。腔体内部的尺寸是按照常规25*25mm规格的小型传感模块电路板做的适配，预留了0.3mm的装配间隙，方便电路板的放入与固定，同时也不会因为间隙过大导致模块在壳体内部出现晃动。壳体的敞口边缘做了0.5mm的止口设计，后续如果需要搭配上盖做密封处理，这个止口可以直接和上盖的凹槽配合，起到定位与初步防尘的作用，不需要额外做定位结构的设计。

　　从实际应用的场景延伸来看，这款壳体除了承载传感模块之外，也可以作为小型接线分线盒、迷你控制模块的防护外壳使用，外侧的挂耳结构可以适配多种安装场景，不管是在自动化设备的机架内部布设线路，还是在小型实验装置上安装控制模块，都能直接使用。设计时没有做多余的装饰性结构，所有的外形特征都是为了满足功能需求：侧壁的凹槽结构一方面是增加壳体侧壁的结构刚性，避免薄壁壳体出现侧向的形变，另一方面也可以作为标签粘贴的定位区域，方便后期布设时做点位标识。整体结构没有复杂的曲面与悬空结构，3D打印时不需要添加大量支撑，打印完成后只需要简单去除底部的支撑层就能直接使用，后期如果需要调整腔体尺寸、孔位位置，也可以通过参数化修改快速调整模型，适配不同规格的内部模块安装需求。

　　在安装边界的考量上，壳体整体的外轮廓尺寸控制在40mm见方以内，突出安装面的高度不超过20mm，不会占用过多的设备安装空间，在空间紧凑的设备内部、狭小的传感布设点位都能顺利安装。挂耳的突出长度控制在5mm，既保证了卡装导轨时的咬合长度，也不会因为突出过多导致安装时与周边部件出现干涉。底部的通孔直径做了6mm的通用尺寸，适配大部分常规传感探头的直径与走线的线径需求，如果有特殊的探头尺寸需求，只需要修改这个孔位的直径参数就能完成适配，不需要改动整体的壳体结构。
