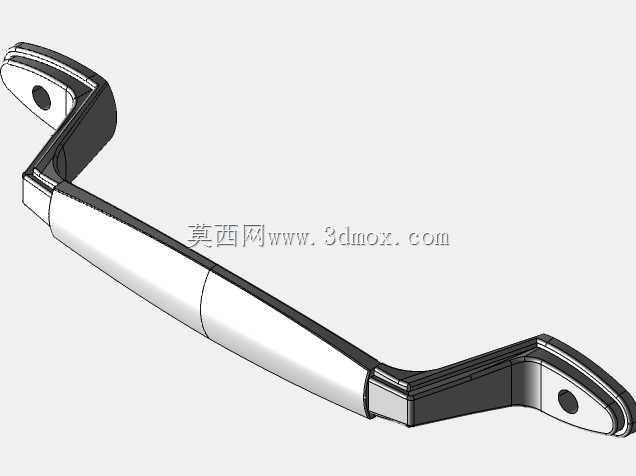

门柜抽屉用弧形双安装座拉手结构

　　日常在做柜体、箱门类结构设计时，拉手的选型往往是容易被忽略但直接影响使用体验的环节，这款双安装座弧形拉手，适配的场景覆盖了工业设备箱柜门、实验室家具抽屉、商用储物柜门、民用家具抽屉等多个领域，区别于常见的直杆式小拉手，这款拉手的握持段做了贴合手掌弧度的曲面过渡，操作人员在戴劳保手套开合较重的箱门时，不会出现直杆拉手硌手、握持受力不均的问题。从结构设计逻辑来看，这款拉手的两端安装座做了下沉式贴合面，安装时安装座底面完全贴附在门板或抽屉面板表面，不会出现悬空缝隙，既避免了长期使用后积灰藏污，也能让安装螺丝的受力更均匀，不会因为反复拉扯出现安装座翘起、螺丝松动的问题。握持段的截面做了椭圆化处理，没有尖锐棱角，开合施力时手掌的受力面更宽，

　　即便是频繁开合的工位箱门，长期使用也不会出现硌手导致的操作疲劳。两端安装座的安装孔位做了沉头设计，安装后螺丝头完全沉入安装座内部，不会突出于安装座表面刮蹭衣物或者操作人员的手部，细节处理符合工业五金件的安全设计要求。从安装边界来看，这款拉手的两个安装座中心距属于中等跨度规格，适配12mm到25mm厚度的门板或抽屉面板，安装时不需要在面板背面做额外的沉孔加工，只需要按照孔位打两个通孔，从背面用螺丝锁紧即可完成安装，对加工精度的容错率较高，即便是现场安装时孔位有0.5mm以内的偏差，安装座的沉孔余量也能完全覆盖，不会出现安装不上的问题。材质适配方面，这款结构既可以采用锌合金压铸做表面喷塑处理，适配工业设备的厚重质感，

　　也可以采用铝合金挤压加工做阳极氧化处理，适配商用家具的轻量化需求，还可以采用不锈钢精密铸造做拉丝处理，适配潮湿环境下的防腐使用需求，不同材质的加工工艺都能适配这个结构的外形，不需要做额外的结构调整。在实际设备配套中，这款拉手的承重冗余做的比较充足，单只拉手可以承受15kg以上的垂直拉力，即便是装满工具的重型工具抽屉，或者是带密封胶条需要较大拉力开启的设备箱门，这款拉手的结构强度都能满足使用需求，不会出现握持段变形、安装座断裂的问题。握持段和两端安装座的过渡位置做了圆弧加强筋处理，既避免了应力集中导致的断裂风险，也让整体外形更流畅，没有突兀的折角。在做三维建模时，这个结构的曲面过渡需要注意G2连续，

　　不然加工出来的拉手会在曲面衔接位置出现棱线，影响握持手感和外观质感，安装座的贴合面需要做0.2°的拔模斜度，方便压铸或者注塑加工时脱模，沉孔的深度需要匹配对应规格的沉头螺丝，保证螺丝安装后完全低于安装座表面0.2mm左右，避免螺丝头突出。另外这款拉手的外形没有突出的勾挂结构，在人员走动频繁的车间通道旁安装，不会出现勾挂工作服、工具带的问题，符合车间安全设计的要求，相比外凸式的大拉手，这款拉手的外伸距离较短，不会过多占用通道空间，也不容易被过往的搬运物件磕碰损坏。在民用家具场景下，这款拉手的弧形外观也能适配简约风格的柜体设计，不会显得过于工业风突兀，表面处理可以根据家具风格做镀铬、喷粉、木纹转印等不同工艺，适配不同的装修风格。
