涡轮燃烧室用三通法兰管道连接件

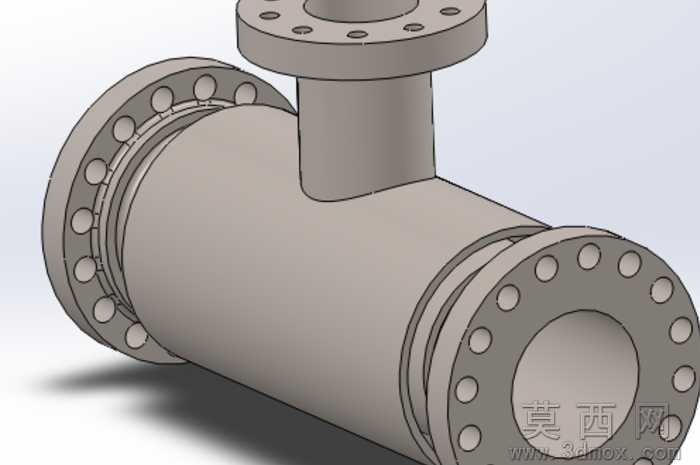

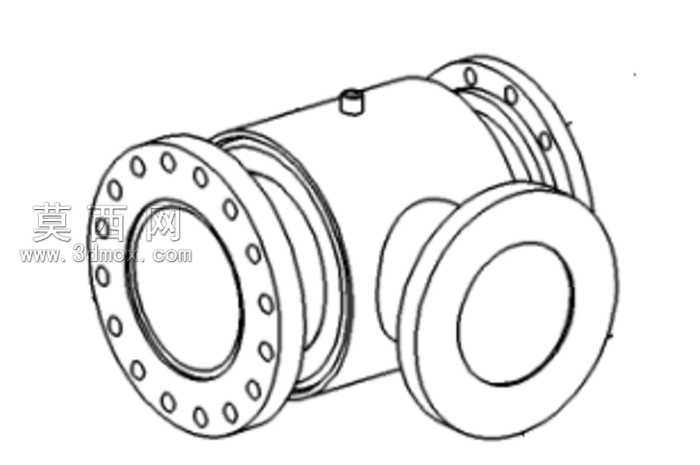

本模型为应用于涡轮燃烧室燃气涡轮压缩机提取管路的三通法兰式管道连接件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工业管路设计的通用规范，对各部分结构尺寸进行精准约束，保证模型可直接用于后续工程校核与生产参考。模型整体采用等径直管加垂直侧通支管的三通结构，主管两端采用高颈法兰连接结构，法兰端面均匀排布螺栓通孔，孔位按照公称压力对应的法兰标准进行圆周阵列排布，保证连接时的受力均匀性与密封可靠性；侧通支管同样采用法兰连接结构，支管与主管的交接位置做了平滑过渡的圆角处理，避免管路内部出现流体滞留死角，同时降低介质流动过程中的局部阻力损失。建模阶段对法兰与管体的衔接位置做了加厚处理，模拟实际生产中的焊接补强结构，提升管路在高压工况下的结构强度，避免应力集中导致的结构失效。材质设定上，整体采用耐高温高压的合金钢结构，渲染时赋予金属哑光质感，还原工业金属管件的真实视觉效果，同时对法兰密封面做了精加工质感的区分，突出密封面的平整度要求。结构设计上充分考虑该类管路的实际使用场景，针对涡轮压缩机提取管路的空气输送、密封承压、冷却介质通导需求，对管壁厚度、法兰盘厚度、螺栓孔孔径进行匹配设计，保证管路可同时满足空气介质输送、连接处密封防漏、冷却回路连通的多重功能需求。建模过程中对各特征进行分层管理，法兰孔、管体、过渡圆角分别建立独立特征，方便后续根据不同工况参数调整尺寸，适配不同公称通径、不同压力等级的管路使用需求，模型各部分衔接无几何错误，可直接导入仿真软件开展流体阻力、结构应力的仿真分析工作。
