多程双管换热设备结构设计

　　在化工、暖通、能源回收等工业场景中，换热环节的效率直接决定整套系统的能耗水平与运行稳定性，多程双管结构的换热设备，正是针对中小流量、高精度温控需求开发的专用换热单元。这类设备常被用在实验室小型温控回路、化工取样冷却系统、暖通空调分户换热支路、小型液压系统的油温冷却环节，相比单管单程换热器，它能在有限的安装空间内拉长换热介质的流动路径，让冷热介质的热交换时长提升数倍，不需要额外扩大设备整体占地就能满足换热效率要求。

　　从实际功能来看，该设备的核心作用是实现两种不同温度流体之间的热量传递，过程中两种介质被管壁完全隔离，不会出现交叉污染的问题，既可以用来对高温工艺流体做降温冷却，也能对低温待加热介质做预热处理，适配水、导热油、低压蒸汽、弱腐蚀性工艺流体等多种常见换热介质。双管并行的结构设计，让单根换热管出现结垢或者轻微泄漏时，另一根管还能维持基础换热能力，给运维人员留出检修窗口期，不会直接导致整条支路完全停运，这一点在连续运行的生产线上实用性很强。

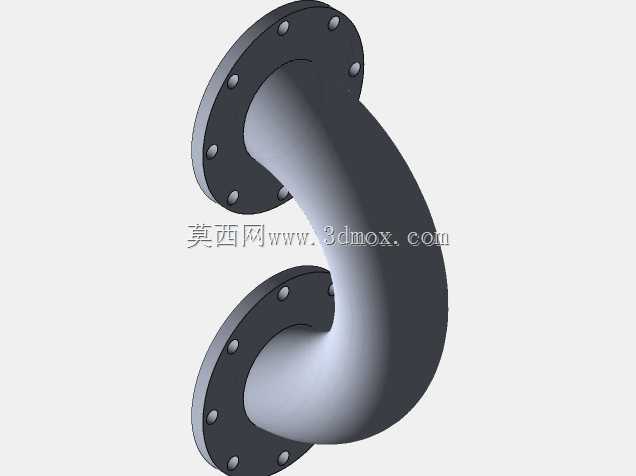

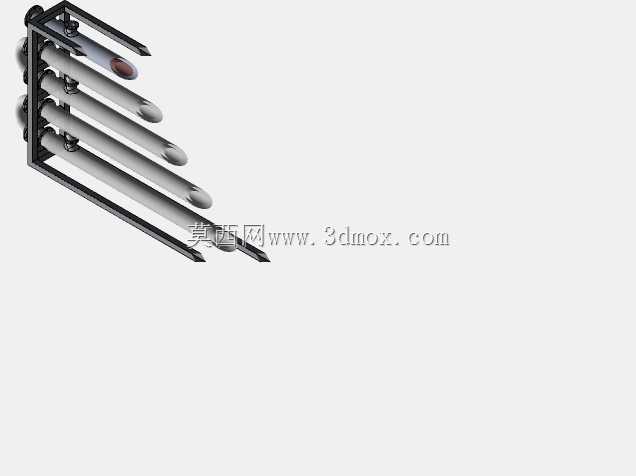

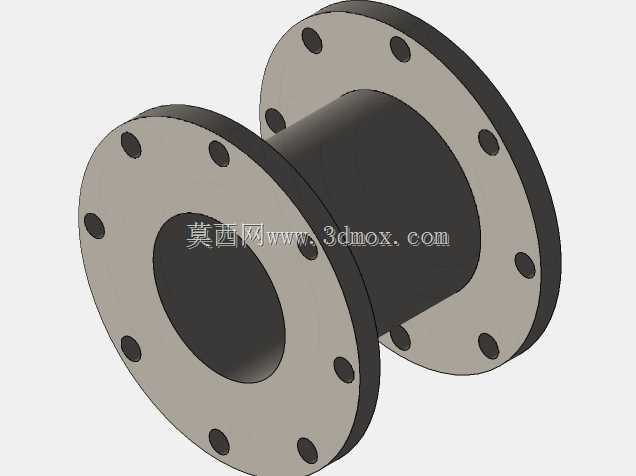

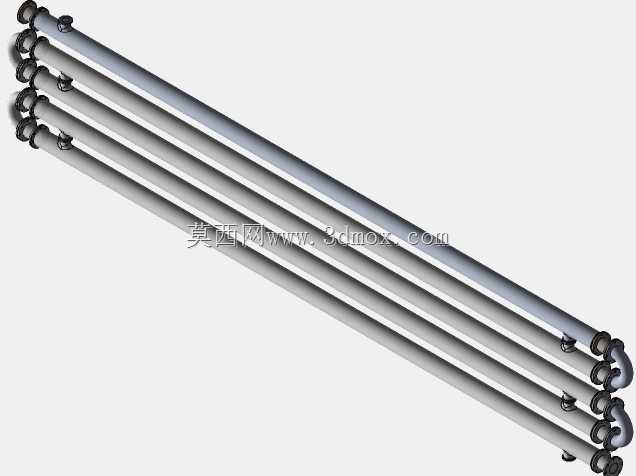

　　设计层面，这套结构采用多程折返的管路排布逻辑，换热管沿着支架分层平行布置，端部通过端盖结构实现流体的折返导向，让介质在设备内部沿着S形路径多次流经换热区域，避免了单程结构中介质流速过快、换热不充分的问题。管体与支架的连接采用可拆卸的固定结构，方便后期拆解清理管内壁的结垢，毕竟换热设备运行一段时间后，水质或者介质中的杂质会在管壁附着，直接影响传热系数，可拆卸结构能大幅降低运维的拆解难度。端部的密封结构采用平面压紧式密封，适配中低压工况下的密封需求，不会出现介质渗漏的问题，同时密封件更换便捷，不需要复杂的专用工具就能完成维护操作。

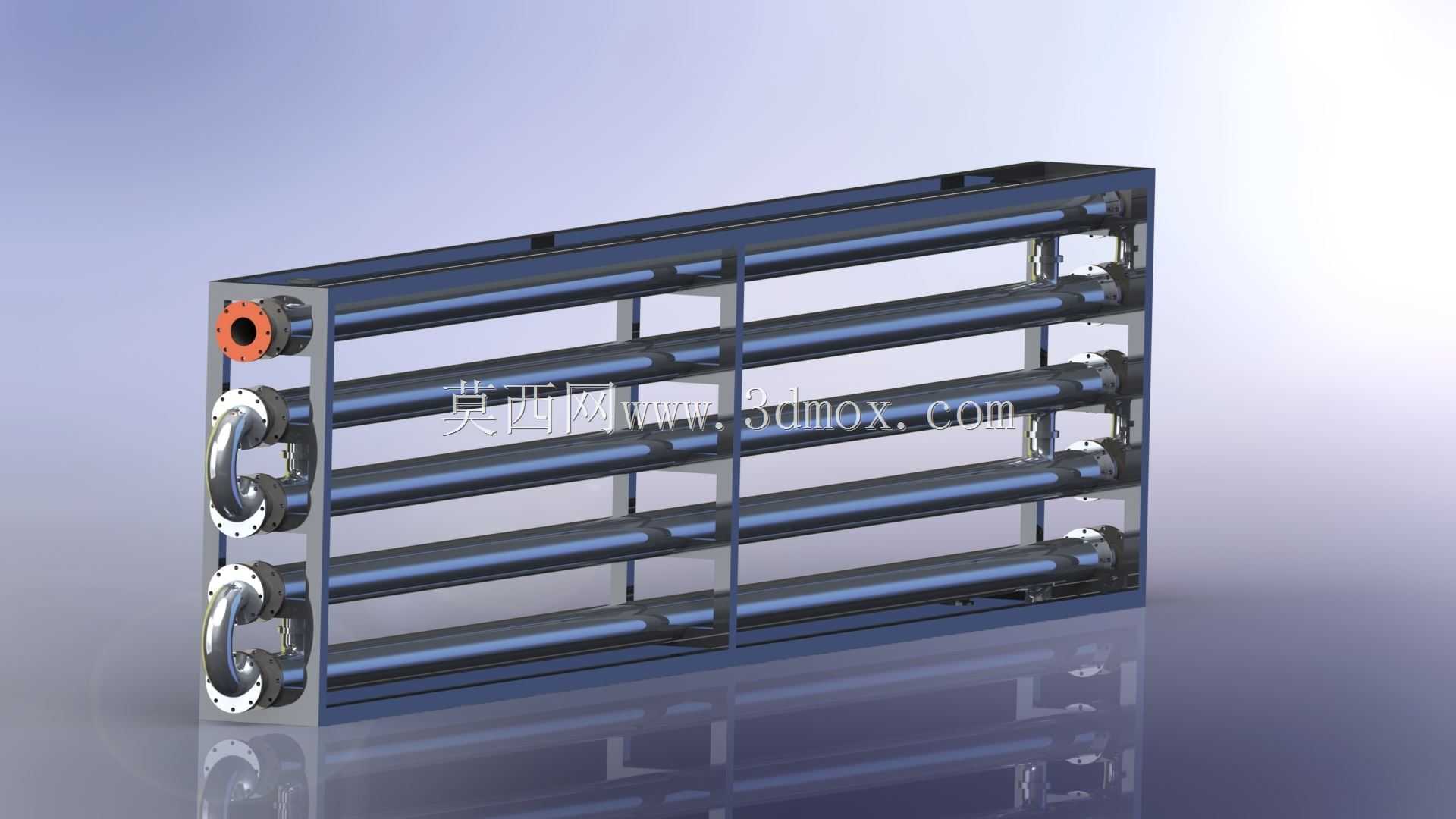

　　安装边界上，这套设备采用侧装支架结构，支架上预留了标准的安装固定孔位，可以直接通过螺栓固定在墙面、设备机架或者预制安装基座上，不需要额外焊接配套支架。设备的介质进出口设置在同一侧端面上，方便现场管路的排布连接，减少管路弯折带来的流阻损失。整体外形呈长方体排布，管路分层间距经过合理计算，既保证了管间有足够的空气流通间隙（针对风冷辅助散热的工况），也不会让整体结构过于松散，安装时需要预留端部端盖的拆卸空间，方便后期检修时抽出换热管做清理，侧面不需要预留额外操作空间，适合安装在空间相对紧凑的设备夹层、管路井道或者小型设备舱内部。

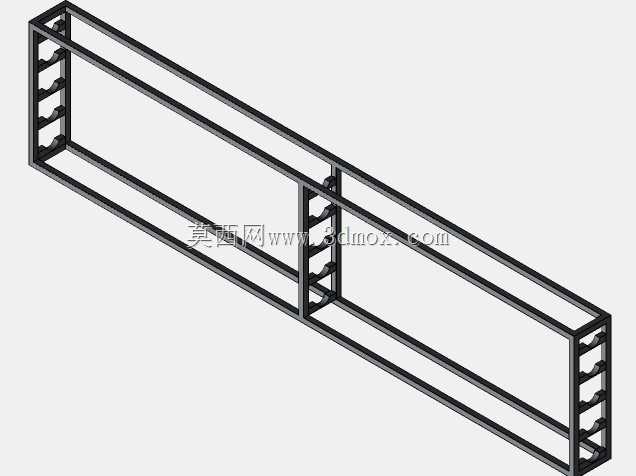

　　从结构细节来看，换热管采用光滑圆管结构，管壁厚度经过耐压计算，能满足常规工业工况下的工作压力要求，管体表面没有额外的翅片结构，适合介质杂质含量稍高、容易结垢的场景，避免翅片间隙堵塞导致换热效率骤降。支架采用型材拼接结构，整体刚性足够，不会因为管路内部的流体脉动或者外部安装震动导致管路变形、接口错位。多程的流道设计让介质在管内的流速保持在合理区间，既不会因为流速过低导致介质中的杂质沉积在管底，也不会因为流速过高造成管内壁冲蚀磨损，延长了设备的整体使用寿命。在实际选型适配时，只需要根据处理流量、换热温差要求匹配对应的管路长度与程数，这套结构可以通过增减换热管的层数、调整单管长度来适配不同的换热负荷需求，不需要重新设计整体支架结构，模块化的设计思路能缩短非标定制的设计周期，降低生产制造成本。
